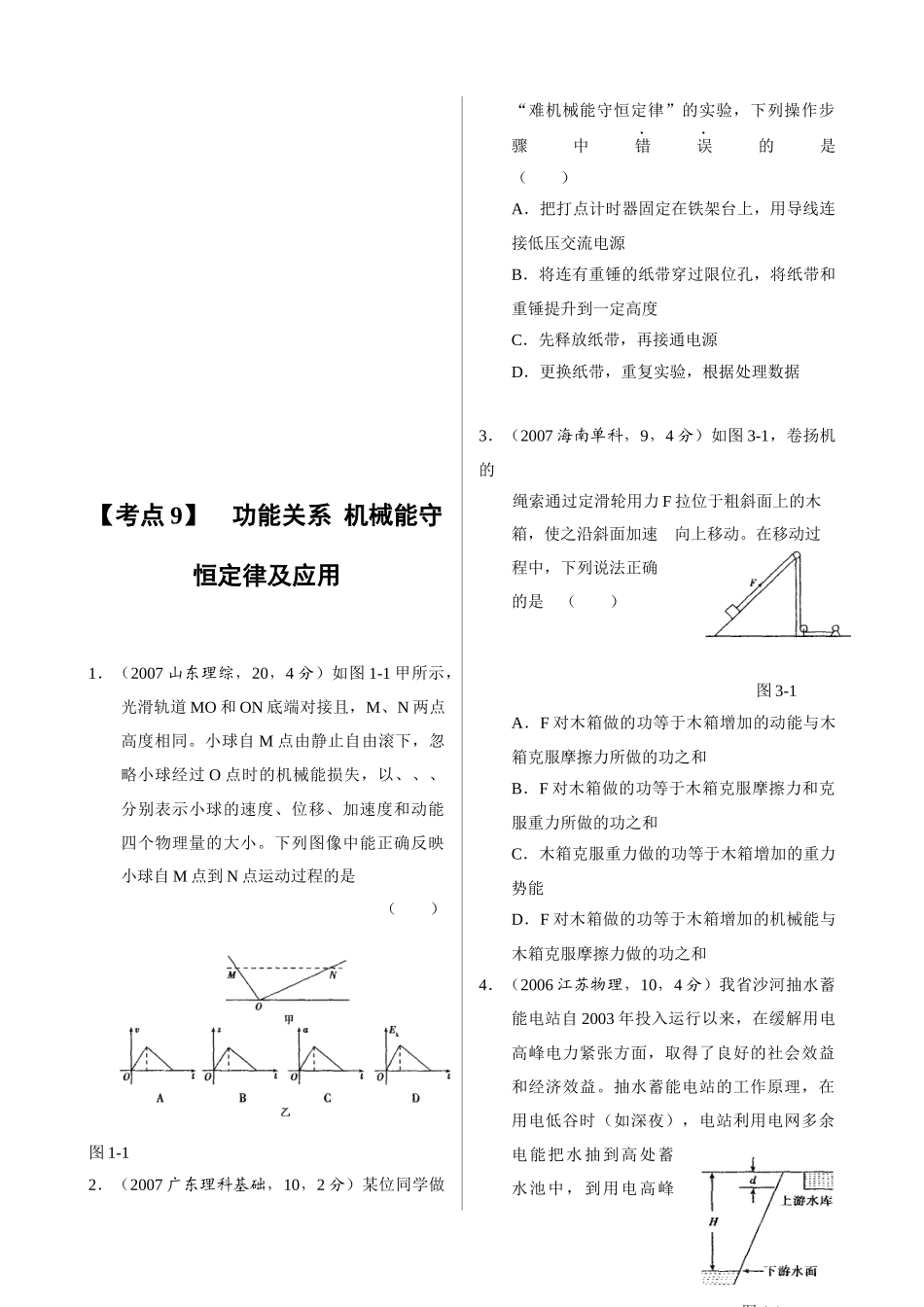

图4-1【考点9】功能关系机械能守恒定律及应用1．（2007山东理综，20，4分）如图1-1甲所示，光滑轨道MO和ON底端对接且，M、N两点高度相同
小球自M点由静止自由滚下，忽略小球经过O点时的机械能损失，以、、、分别表示小球的速度、位移、加速度和动能四个物理量的大小
下列图像中能正确反映小球自M点到N点运动过程的是（）图1-12．（2007广东理科基础，10，2分）某位同学做“难机械能守恒定律”的实验，下列操作步骤中错误的是（）A．把打点计时器固定在铁架台上，用导线连接低压交流电源B．将连有重锤的纸带穿过限位孔，将纸带和重锤提升到一定高度C．先释放纸带，再接通电源D．更换纸带，重复实验，根据处理数据3．（2007海南单科，9，4分）如图3-1，卷扬机的绳索通过定滑轮用力F拉位于粗斜面上的木箱，使之沿斜面加速向上移动
在移动过程中，下列说法正确的是（）图3-1A．F对木箱做的功等于木箱增加的动能与木箱克服摩擦力所做的功之和B．F对木箱做的功等于木箱克服摩擦力和克服重力所做的功之和C．木箱克服重力做的功等于木箱增加的重力势能D．F对木箱做的功等于木箱增加的机械能与木箱克服摩擦力做的功之和4．（2006江苏物理，10，4分）我省沙河抽水蓄能电站自2003年投入运行以来，在缓解用电高峰电力紧张方面，取得了良好的社会效益和经济效益
抽水蓄能电站的工作原理，在用电低谷时（如深夜），电站利用电网多余电能把水抽到高处蓄水池中，到用电高峰时，再利用蓄水池中的水发电
如图4-1，蓄水池（上游水库）可视为长方体，有效总库容量（可用于发电）为V，蓄水后水位高出下游水面H，发电过程中上游水库水位最大落差为d
统计资料表时，该电站年抽水用电为2
4×108kW⋅h，年发电量为1
8×108kW⋅h
则下列计算结果正确的是（水的密度为ρ，重力加速度为g，涉及重力势能的计算均以下游水面为零势能面）（）
