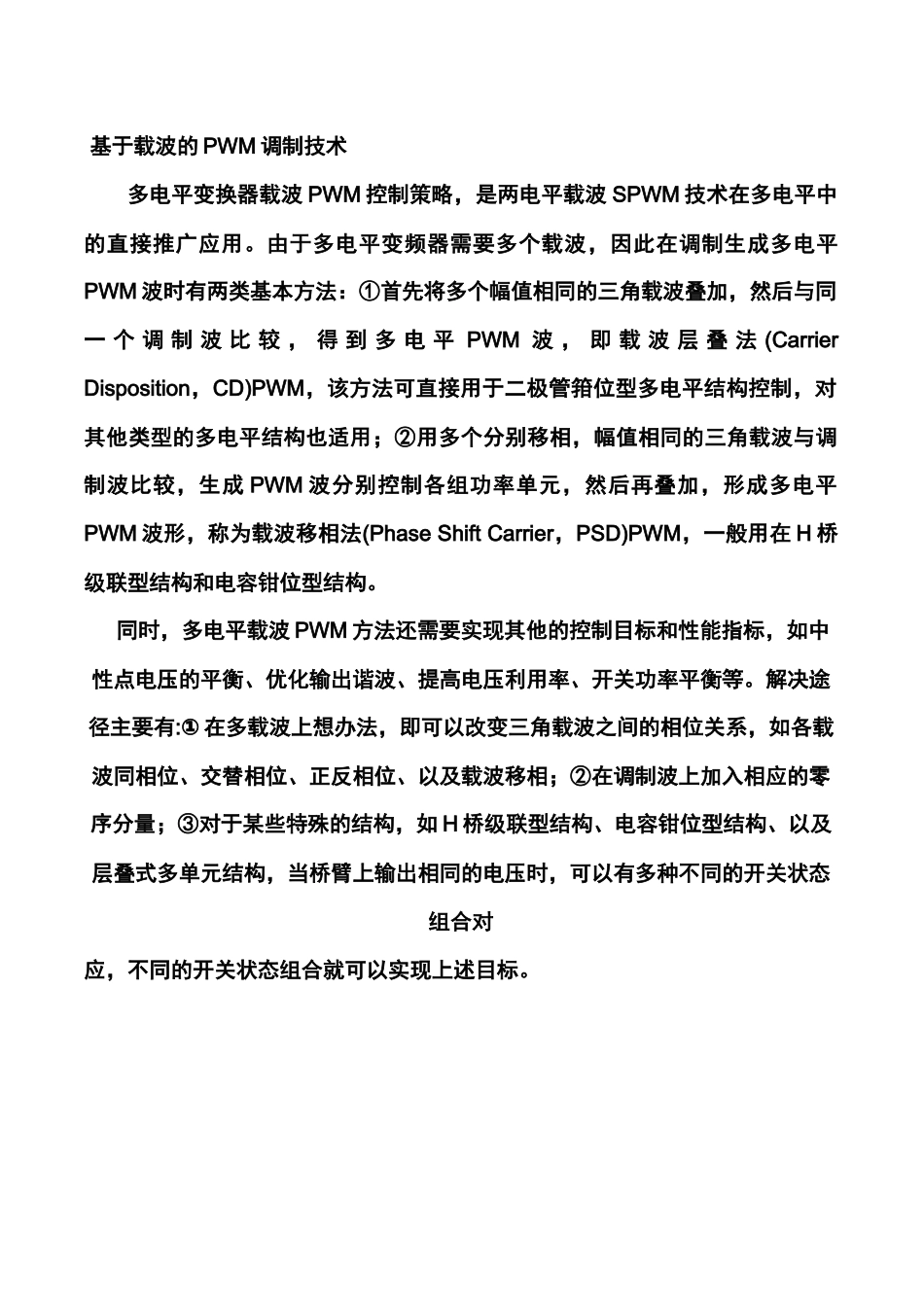

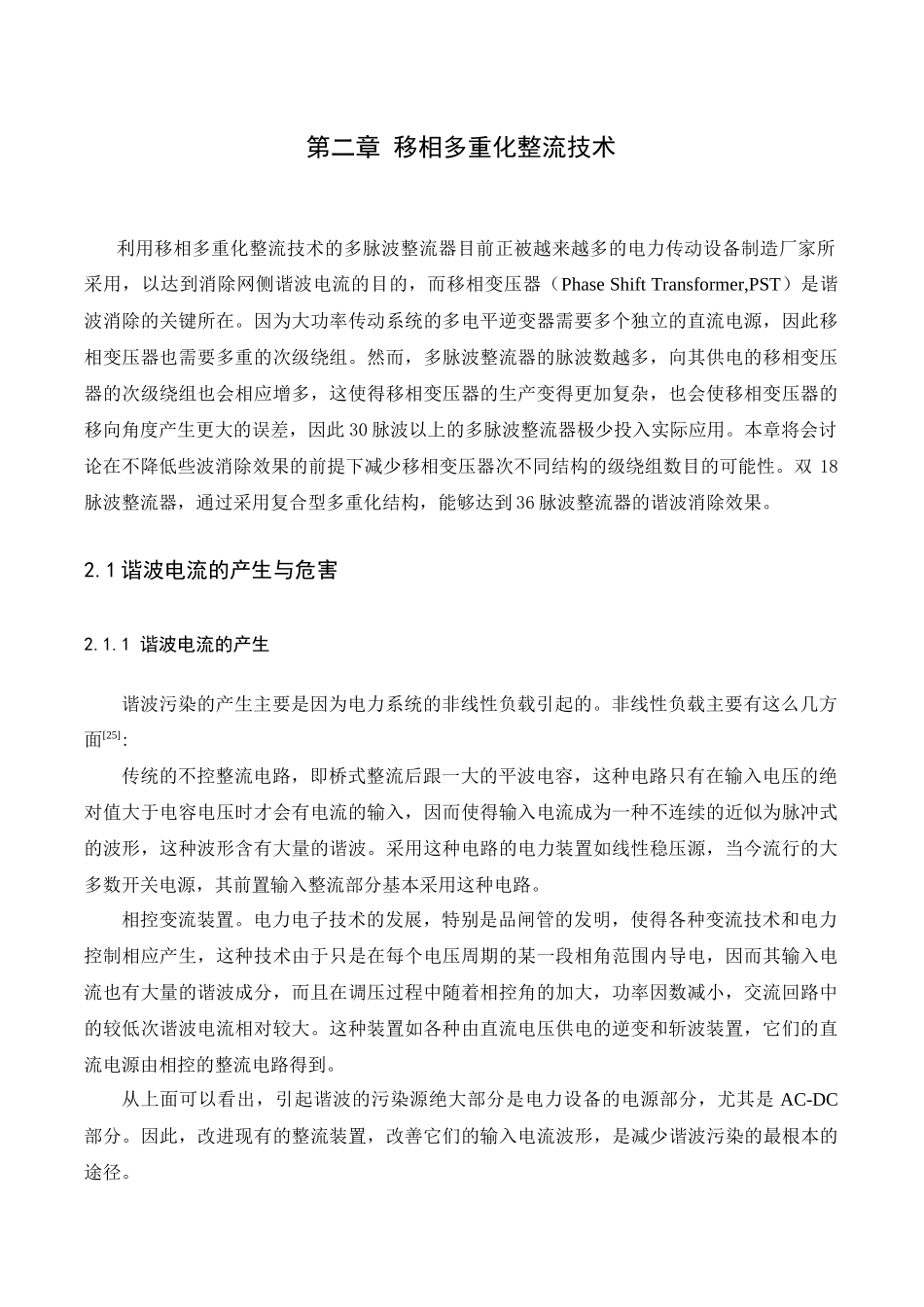

1、电力电子多重化技术是指在大功率电力电子电路中，采用若干个相同结构的电路拓扑经过移相处理后进行串联或并联连接，组成输入侧或输出侧等效多脉波的电路形式，有利于降低谐波、减小无功、提高电力电子装置的电压等级及装置容量。在高频工作场合，电力电子多重化技术还可以降低单元电路的工作开关频率以提高整体电路的工作频率，最大限度地利用全控型开关器件开关频率与通流能力、耐压水平的综合效力。包括串联多重化和并联多重化，串联多重化除了降低谐波含量、提高功率因素外主要用于高电压场合，以提高电力电子装置的电压等级；并联多重化除了降低谐波、提高功率因素外主要用于大电流场合，以提高电力电子装置的电流容量。2、多电平逆变器的调制方法主要为：①特定谐波消除法（SHEPWM）；②空间矢量法（SVPWM）；③基于载波的PWM控制法（SHPWM）三种。消除特定谐波法消除特定谐波PWM控制法有如下优点：①可以降低开关频率，降低开关损耗；②在相同的开关频率下，可以生成最优的输出波形；③可以通过调制得到较高的基波电压，提高了直流电压利用率，最多可达1.15。多电平空间矢量调制法将三相系统的电压统一考虑，并在两相系统进行控制。这种控制方法称为电压空间矢量控制，它的特点在于对三相系统的统一表述和控制，以及对幅值和相位同时控制这两个方面。模型简单，便于微机实时控制，并具有转矩脉动小，噪声低，直流电压利用率高的优点，因此目前无论在开环控制还是闭环控制系统中均得到广泛的应用。基于载波的PWM调制技术多电平变换器载波PWM控制策略，是两电平载波SPWM技术在多电平中的直接推广应用。由于多电平变频器需要多个载波，因此在调制生成多电平PWM波时有两类基本方法：①首先将多个幅值相同的三角载波叠加，然后与同一个调制波比较，得到多电平PWM波，即载波层叠法(CarrierDisposition，CD)PWM，该方法可直接用于二极管箝位型多电平结构控制，对其他类型的多电平结构也适用；②用多个分别移相，幅值相同的三角载波与调制波比较，生成PWM波分别控制各组功率单元，然后再叠加，形成多电平PWM波形，称为载波移相法(PhaseShiftCarrier，PSD)PWM，一般用在H桥级联型结构和电容钳位型结构。同时，多电平载波PWM方法还需要实现其他的控制目标和性能指标，如中性点电压的平衡、优化输出谐波、提高电压利用率、开关功率平衡等。解决途径主要有:①在多载波上想办法，即可以改变三角载波之间的相位关系，如各载波同相位、交替相位、正反相位、以及载波移相；②在调制波上加入相应的零序分量；③对于某些特殊的结构，如H桥级联型结构、电容钳位型结构、以及层叠式多单元结构，当桥臂上输出相同的电压时，可以有多种不同的开关状态组合对应，不同的开关状态组合就可以实现上述目标。第二章移相多重化整流技术利用移相多重化整流技术的多脉波整流器目前正被越来越多的电力传动设备制造厂家所采用，以达到消除网侧谐波电流的目的，而移相变压器（PhaseShiftTransformer,PST）是谐波消除的关键所在。因为大功率传动系统的多电平逆变器需要多个独立的直流电源，因此移相变压器也需要多重的次级绕组。然而，多脉波整流器的脉波数越多，向其供电的移相变压器的次级绕组也会相应增多，这使得移相变压器的生产变得更加复杂，也会使移相变压器的移向角度产生更大的误差，因此30脉波以上的多脉波整流器极少投入实际应用。本章将会讨论在不降低些波消除效果的前提下减少移相变压器次不同结构的级绕组数目的可能性。双18脉波整流器，通过采用复合型多重化结构，能够达到36脉波整流器的谐波消除效果。2.1谐波电流的产生与危害2.1.1谐波电流的产生谐波污染的产生主要是因为电力系统的非线性负载引起的。非线性负载主要有这么几方面[25]:传统的不控整流电路，即桥式整流后跟一大的平波电容，这种电路只有在输入电压的绝对值大于电容电压时才会有电流的输入，因而使得输入电流成为一种不连续的近似为脉冲式的波形，这种波形含有大量的谐波。采用这种电路的电力装置如线性稳压源，当今流行的大多数开关电源，其前置输入整流部分基本采用这种电路。相控变流装置。电力电子技术的发展，特别是品闸...
