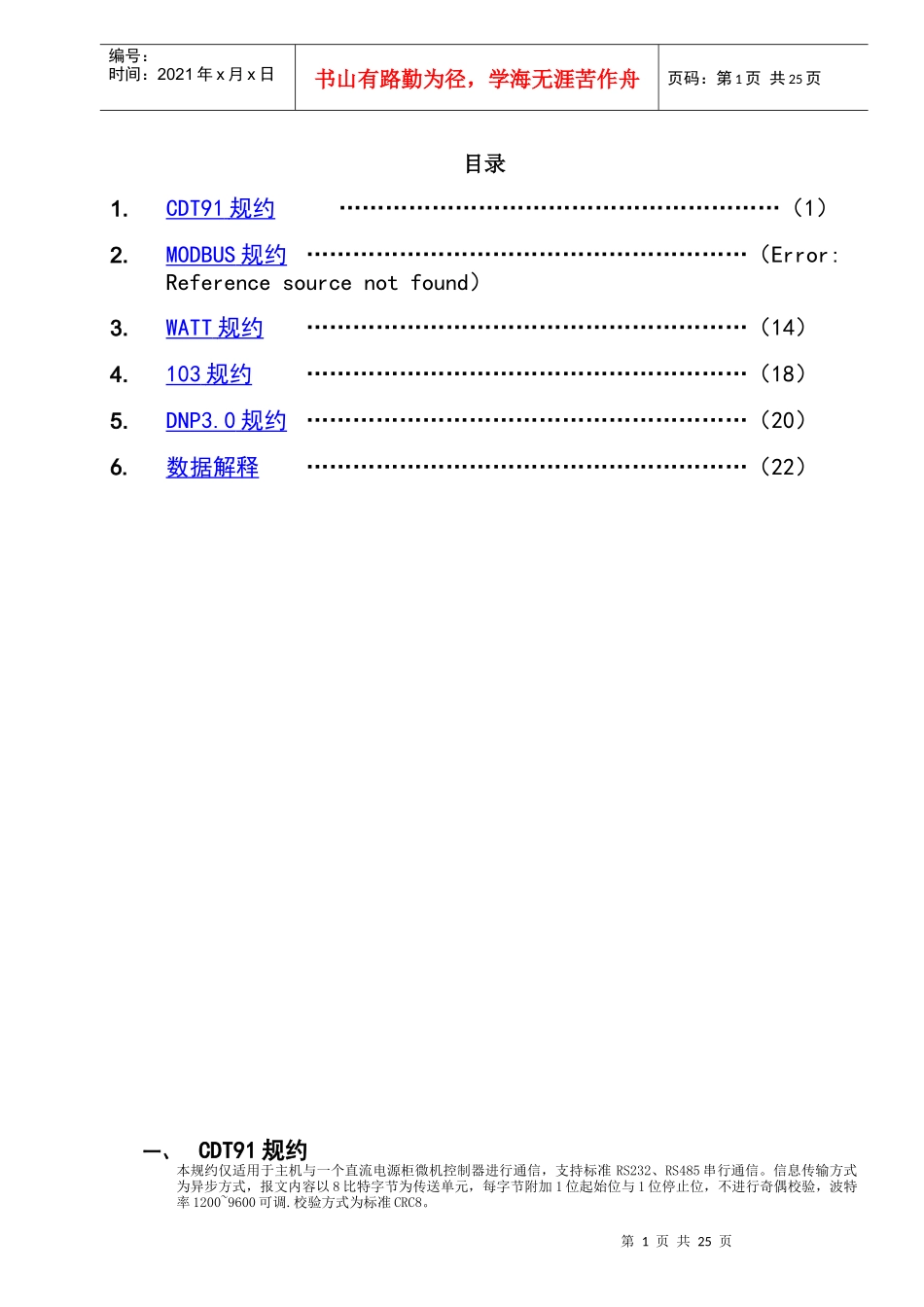

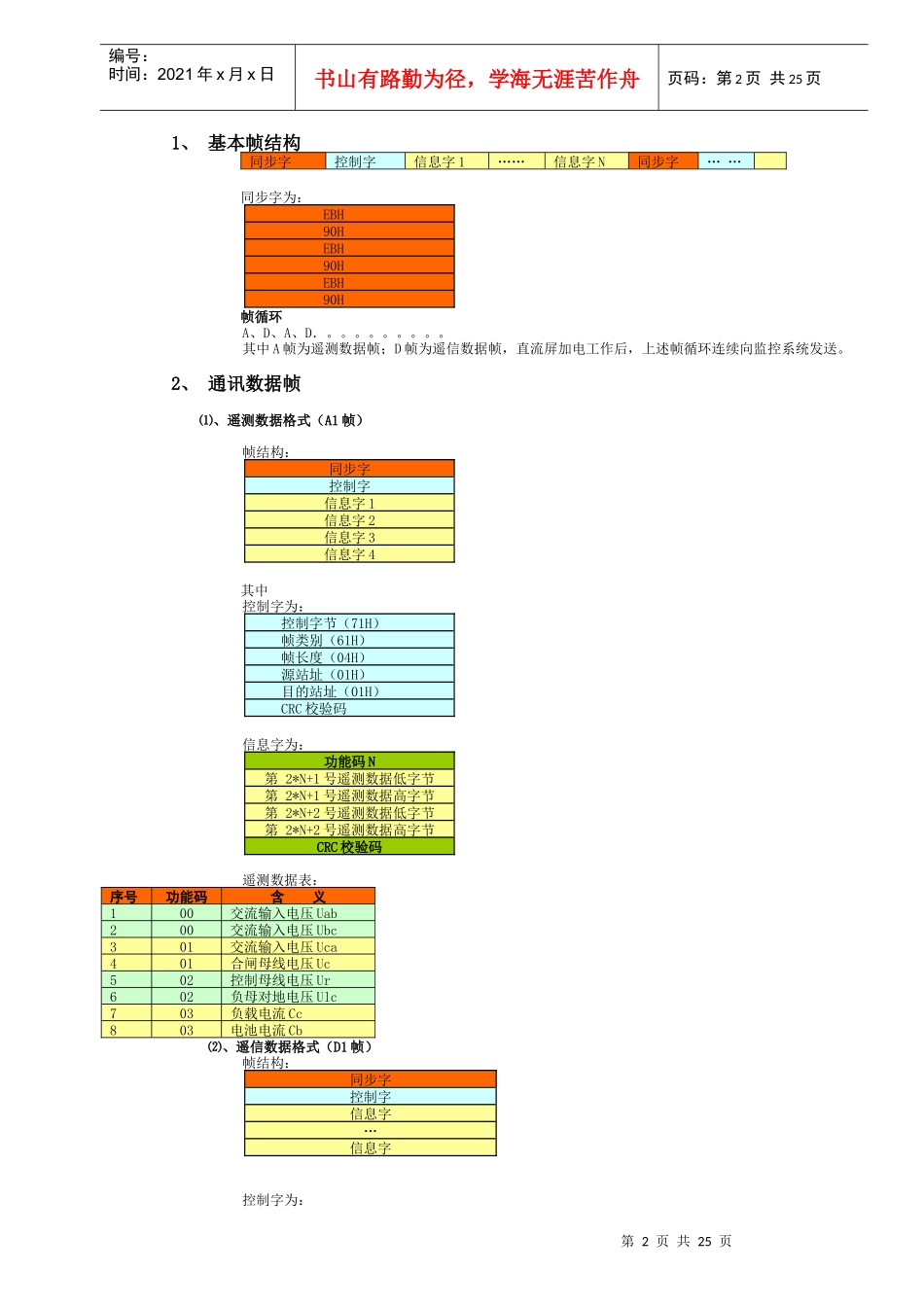

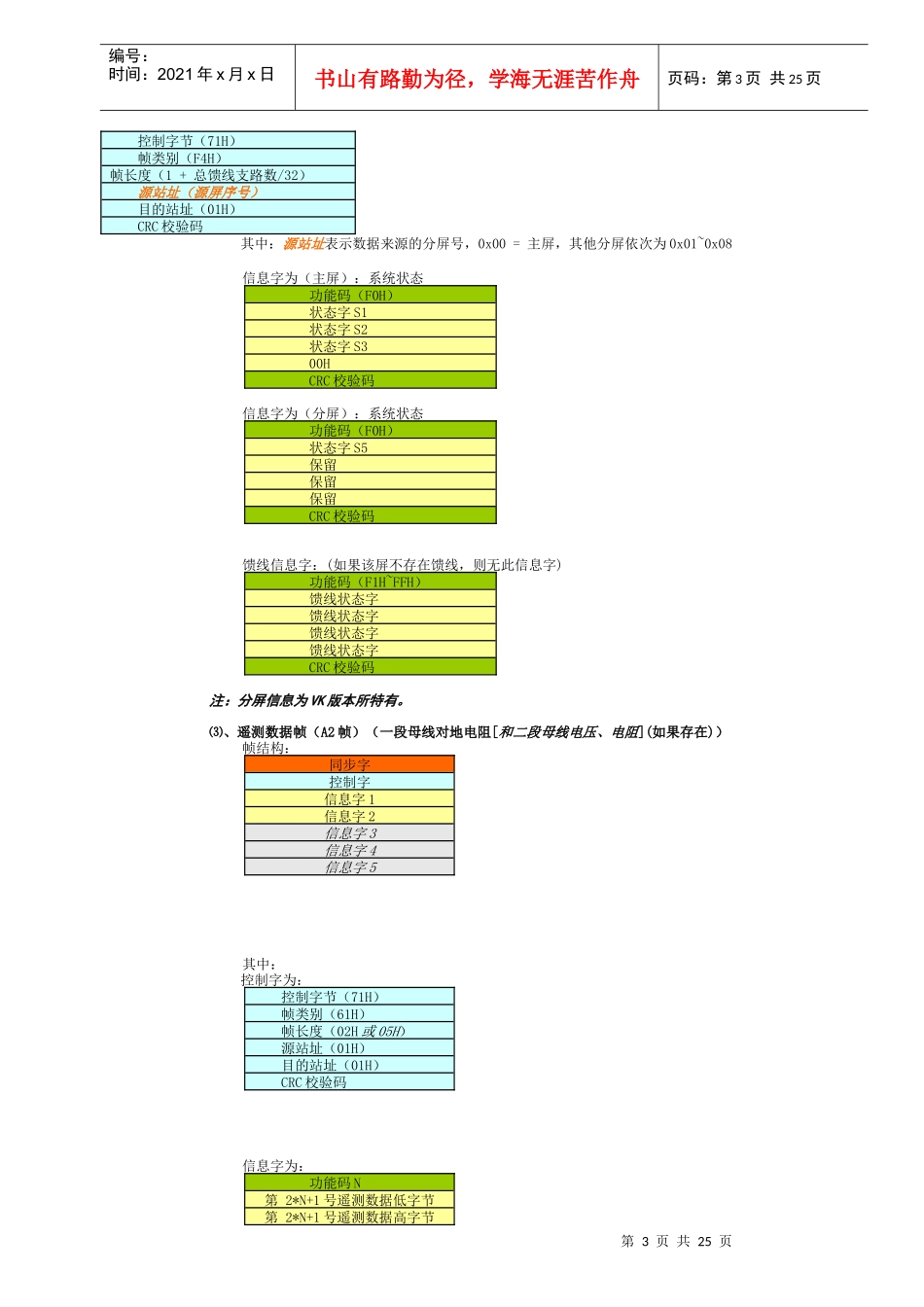

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页目录1.CDT91规约…………………………………………………（1）2.MODBUS规约…………………………………………………（Error:Referencesourcenotfound）3.WATT规约…………………………………………………（14）4.103规约…………………………………………………（18）5.DNP3.0规约…………………………………………………（20）6.数据解释…………………………………………………（22）一、CDT91规约本规约仅适用于主机与一个直流电源柜微机控制器进行通信，支持标准RS232、RS485串行通信。信息传输方式为异步方式，报文内容以8比特字节为传送单元，每字节附加1位起始位与1位停止位，不进行奇偶校验，波特率1200~9600可调.校验方式为标准CRC8。第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页1、基本帧结构同步字控制字信息字1……信息字N同步字……同步字为：EBH90HEBH90HEBH90H帧循环A、D、A、D．。。。。。。。。。其中A帧为遥测数据帧；D帧为遥信数据帧，直流屏加电工作后，上述帧循环连续向监控系统发送。2、通讯数据帧⑴、遥测数据格式（A1帧）帧结构：同步字控制字信息字1信息字2信息字3信息字4其中控制字为：控制字节（71H）帧类别（61H）帧长度（04H）源站址（01H）目的站址（01H）CRC校验码信息字为：功能码N第2*N+1号遥测数据低字节第2*N+1号遥测数据高字节第2*N+2号遥测数据低字节第2*N+2号遥测数据高字节CRC校验码遥测数据表：⑵、遥信数据格式（D1帧）帧结构：同步字控制字信息字…信息字控制字为：序号功能码含义100交流输入电压Uab200交流输入电压Ubc301交流输入电压Uca401合闸母线电压Uc502控制母线电压Ur602负母对地电压Ulc703负载电流Cc803电池电流Cb第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页其中：源站址表示数据来源的分屏号，0x00=主屏，其他分屏依次为0x01~0x08信息字为（主屏）：系统状态功能码（F0H）状态字S1状态字S2状态字S300HCRC校验码信息字为（分屏）：系统状态功能码（F0H）状态字S5保留保留保留CRC校验码馈线信息字：(如果该屏不存在馈线，则无此信息字)功能码（F1H~FFH）馈线状态字馈线状态字馈线状态字馈线状态字CRC校验码注：分屏信息为VK版本所特有。⑶、遥测数据帧（A2帧）（一段母线对地电阻[和二段母线电压、电阻](如果存在)）帧结构：同步字控制字信息字1信息字2信息字3信息字4信息字5其中：控制字为：控制字节（71H）帧类别（61H）帧长度（02H或05H）源站址（01H）目的站址（01H）CRC校验码信息字为：功能码N第2*N+1号遥测数据低字节第2*N+1号遥测数据高字节控制字节（71H）帧类别（F4H）帧长度（1+总馈线支路数/32）源站址（源屏序号）目的站址（01H）CRC校验码第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页第2*N+2号遥测数据低字节第2*N+2号遥测数据高字节CRC校验码遥测数据表：序号功能码含义904合母对地电阻Rhm1004控母对地电阻Rkm1105负母对地电阻Rfm1205-1306二段合母电压Uc1406二段控母电压Ur1507二段负母对地电压Ulc1607二段合母对地电阻Rhm1708二段控母对地电阻Rkm1808二段负母对地电阻Rfm⑷、遥测电池电压值（A3帧）帧结构：同步字控制字信息字1信息字2信息字3信息字4信息字5信息字6信息字7信息字8信息字9其中：控制字为：控制字节（71H）帧类别（61H）帧长度（09H）源站址（01H）目的站址（01H）CRC校验码信息字为：功能码N第2*N+1号遥测数据低字节第2*N+1号遥测数据高字节第2*N+2号遥测数据低字节第2*N+2号遥测数据高字节CRC校验码遥测数据表：电池下位机序号：n(1~8)第5页共25页第4页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共25页⑸、遥测通信模块（A4帧）帧结构：同步字控制字信息字1信息字2其中：控制字为：控制字节（71H）帧类别（61H）帧长度（02H）源站址（01H）目的站址（01H）CRC校验码信息字为：功能码N第2*N+1号遥测数据低字...
