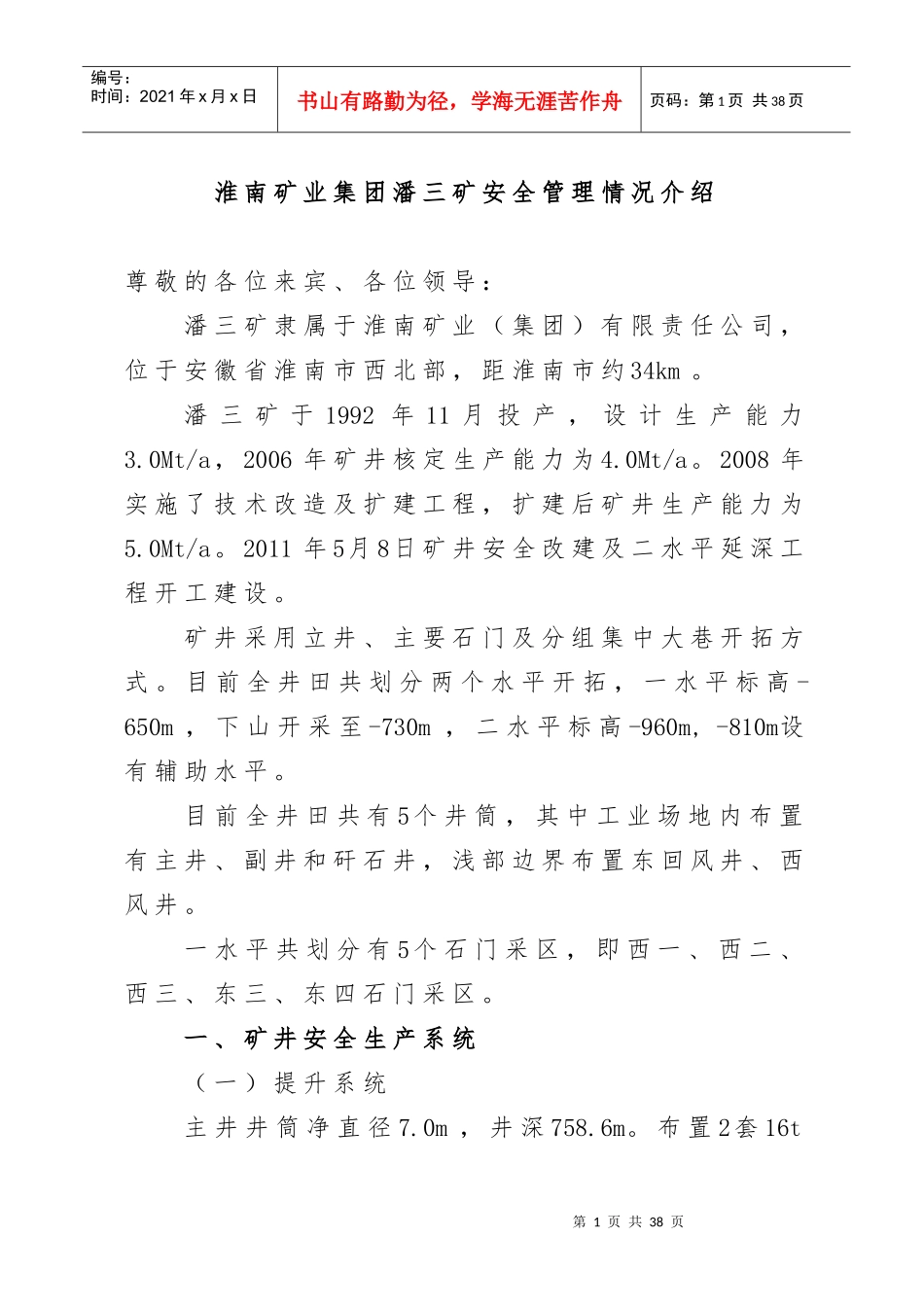

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页淮南矿业集团潘三矿安全管理情况介绍尊敬的各位来宾、各位领导：潘三矿隶属于淮南矿业（集团）有限责任公司，位于安徽省淮南市西北部，距淮南市约34km。潘三矿于1992年11月投产，设计生产能力3.0Mt/a，2006年矿井核定生产能力为4.0Mt/a。2008年实施了技术改造及扩建工程，扩建后矿井生产能力为5.0Mt/a。2011年5月8日矿井安全改建及二水平延深工程开工建设。矿井采用立井、主要石门及分组集中大巷开拓方式。目前全井田共划分两个水平开拓，一水平标高-650m，下山开采至-730m，二水平标高-960m,-810m设有辅助水平。目前全井田共有5个井筒，其中工业场地内布置有主井、副井和矸石井，浅部边界布置东回风井、西风井。一水平共划分有5个石门采区，即西一、西二、西三、东三、东四石门采区。一、矿井安全生产系统（一）提升系统主井井筒净直径7.0m，井深758.6m。布置2套16t第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页扇形闸门底卸式双箕斗，采用钢丝绳罐道。安装2台洛阳矿山机器厂生产的塔式多绳摩擦轮提升机，配低速直流悬挂式直联电动机，功率2600kW，转速58r/min。电控系统采用大功率可控硅整流设备，西门子S7控制回路。其中主井1#车电控部分已改造为全数字控制系统。副井井筒净直径8m，布置1套1.5t双层四车双罐笼，采用组合钢罐道。井塔内安装1台（JKM-4×4（Ⅰ）型）塔式多绳摩擦轮提升机。配（ZD-120/45型）高速直流电机，功率1800kW；转速500r/min；设计提升速度9.96m/s，副井实际提升速度为6m/s。（二）通风系统矿井建立了独立可靠的通风系统，采用了两翼对角抽出式通风方式。主要进风井为副井、矸石井，主井为辅助进风井；回风井为位于矿井井田两翼的东风井和西风井。全矿总进风量为25439m3/min，总回风量为26394m3/min，矿井风量有效利用率88.29%。东风井配备两台ANN-2960/1600轴流式主要通风机，配备电机功率2250kW，东翼采区回风量12945m3/min，等积孔为4.11m2。西风井装备两台GAF35.5-21.1-1FB轴流式主要通风机，配备电机功率3200kW。西翼采区回风量为第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页13449m3/min，等积孔为5.30m2。（三）供电系统矿井工业广场设有一座35kV变电所，由芦集220kV变电所馈出两路LGJ-185型架空线路作为矿井两路主电源线路，潘一110kV变电所馈出3413线路作为矿井保安电源。另在东风井场地设1座35kV变电所，为东风井主通风机提供6kV电源；西风井场地设1座35kV变电所。矿井主通风机、主排水泵、主提升绞车、地面永久瓦斯泵均实现双回路供电。井下中央变电所分别馈出二路电源直供各采区变电所，各采区变电所均分段运行，一路专供、一路混装，分别向采掘开及辅助生产系统供电。（四）压风系统工业场地内建有1座空压机房，机房内共装备4台C70037M×3型离心式空气压缩机，配套电机功率590kW，每台空气压缩机排气量102.6m3/min，正常情况下2台运行、1台备用、1台检修。压风主干管采用Ø325mm管路，压风管由地面压风机房沿矸石井井筒敷设至井底车场，通过运输大巷延接到各个采区，满足矿井生产用风要求。（五）运输系统井下运输方式分皮带机主运输系统和电机车辅助第4页共38页第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页运输系统。井下主运输系统均采用胶带输送机连续运输。辅助运输在平巷采用12T电机车运输。（六）矿井抽采系统中央工广建有1座地面永久抽采泵站，配备三套共7台泵。地面入井瓦斯管4路（D377mm、D426mm、D426mm、D530mm），目前正在进行抽采系统改扩建，计划工广新建1座地面永久抽采泵站，新增2台2BEF-72型抽采泵、2台2BE1-505型抽采泵，新增2个D630mm入井瓦斯钻孔，当前1#入井瓦斯钻孔已到底，9月份具备抽采条件，2#入井瓦斯钻孔也已到底，井下正在施工找孔巷道。改造后，矿井共有11台抽采泵，6个入井瓦斯钻孔，矿井抽采系统具备998m3/min的抽采能力。2012年5月份矿井瓦斯涌出量123.91m3/min，抽采...
