某金融中心机电工程施工组织设计VIP专享VIP免费

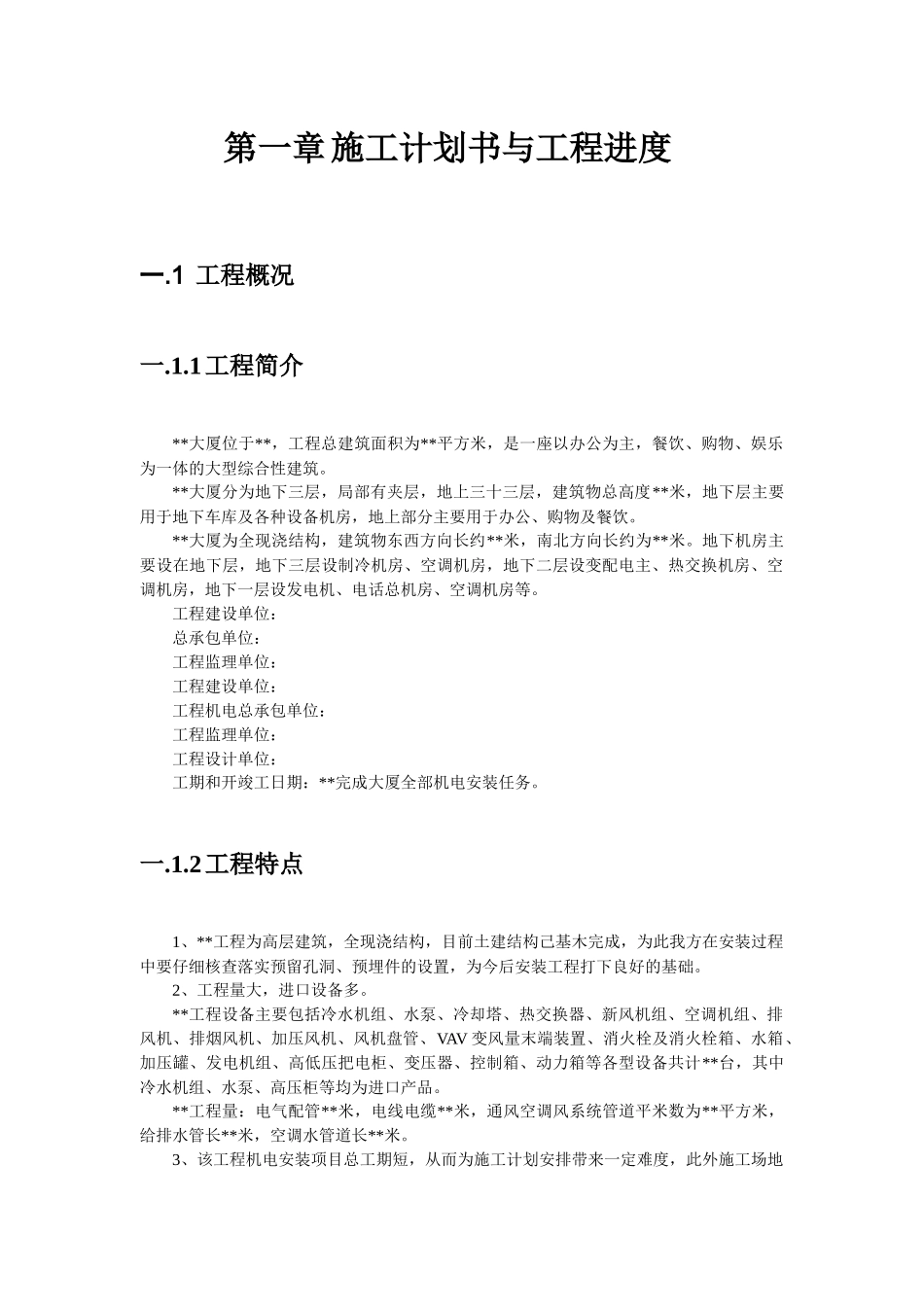

更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料第一章施工计划书与工程进度一.1工程概况一.1.1工程简介**大厦位于**，工程总建筑面积为**平方米，是一座以办公为主，餐饮、购物、娱乐为一体的大型综合性建筑。**大厦分为地下三层，局部有夹层，地上三十三层，建筑物总高度**米，地下层主要用于地下车库及各种设备机房，地上部分主要用于办公、购物及餐饮。**大厦为全现浇结构，建筑物东西方向长约**米，南北方向长约为**米。地下机房主要设在地下层，地下三层设制冷机房、空调机房，地下二层设变配电主、热交换机房、空调机房，地下一层设发电机、电话总机房、空调机房等。工程建设单位：总承包单位：工程监理单位：工程建设单位：工程机电总承包单位：工程监理单位：工程设计单位：工期和开竣工日期：**完成大厦全部机电安装任务。一.1.2工程特点1、**工程为高层建筑，全现浇结构，目前土建结构己基木完成，为此我方在安装过程中要仔细核查落实预留孔洞、预埋件的设置，为今后安装工程打下良好的基础。2、工程量大，进口设备多。**工程设备主要包括冷水机组、水泵、冷却塔、热交换器、新风机组、空调机组、排风机、排烟风机、加压风机、风机盘管、VAV变风量末端装置、消火栓及消火栓箱、水箱、加压罐、发电机组、高低压把电柜、变压器、控制箱、动力箱等各型设备共计**台，其中冷水机组、水泵、高压柜等均为进口产品。**工程量：电气配管**米，电线电缆**米，通风空调风系统管道平米数为**平方米，给排水管长**米，空调水管道长**米。3、该工程机电安装项目总工期短，从而为施工计划安排带来一定难度，此外施工场地相对狭窄，也给施工带来相应难度。4、**工程为一高智能大型建筑，对机电安装要求较高，同时机电安装工程量较大，工期短，各专业均为交叉作业，机电安装综合进度计划要进行周密细致的安排，以保证施工顺利进行。一.1.3机电安装工程项目和机电安装工程概况1、机电安装工程项目：电气工程、给排水工程、通风空调工程。2、电气工程概况：变配电：由**引来两路10KV电源在入地下二层变配电室，负责本工程全部负荷。高压系统采用二段母线分段进行互为备用、手动联络的运行方式，高压开关柜断路器采用直流操作，继电保护采用过负荷和短路保护，采用定时限的保护方式。低底系统设四台2500KVA干式变压器，采用单母线分段运行方式。照明：大厦各层均有照明配电箱，且均为非标，照明按系统划分为正常照明和非正常照明，分别由独立的配电箱控制，事故照明采用双电原叉头。插座支路由照明配电箱分支路供电，采用单项三线制，并设漏电开关保护，要求安装高度低于2.4米的灯具增加一根PE保护接地线。照明的控制分为就地控制、集中控制、和移动监测器进行控制，电度计费采用远程秒表系统。电缆、导线的敷设：**所有与消防有关的电缆均采用NHW-IKW耐火电力、电缆其它由低压柜引出的电缆均采用ZRW-1KV阻燃电缆。防雷接地系统：**为一类防雷建筑，在最高尖端处设置一套法国依丽达防雷装置。本工程保护接地与防雷接地共用接地极，接地电阻不大于1欧姆。一.1.4给排水工程概况整个大厦给排水工程共有7个系统：①给水系统，②生活热水系统，③消火栓系统，④自动喷洒系统，⑤中水系统，⑥污水系统，⑦雨水系统。给水系统：地下给水依靠市政管网由地下一层直接引入，主要用于地下空调机房和车库用水，地上给水部分经DN200给水管道接室外市政管网，到地下三层泵房，生活储水池内，再由生活加压泵提升到屋顶水箱间，给水系统定压由设在屋顶水箱间内囚台压力罐负责。生活热水系统为全封闭循环形式。空调冷却水系统中四台冷却塔设在三十层屋顶，二十八层另设四套冷却水处理系统，过滤冷却...
