煤气化大件设备吊装方案VIP免费

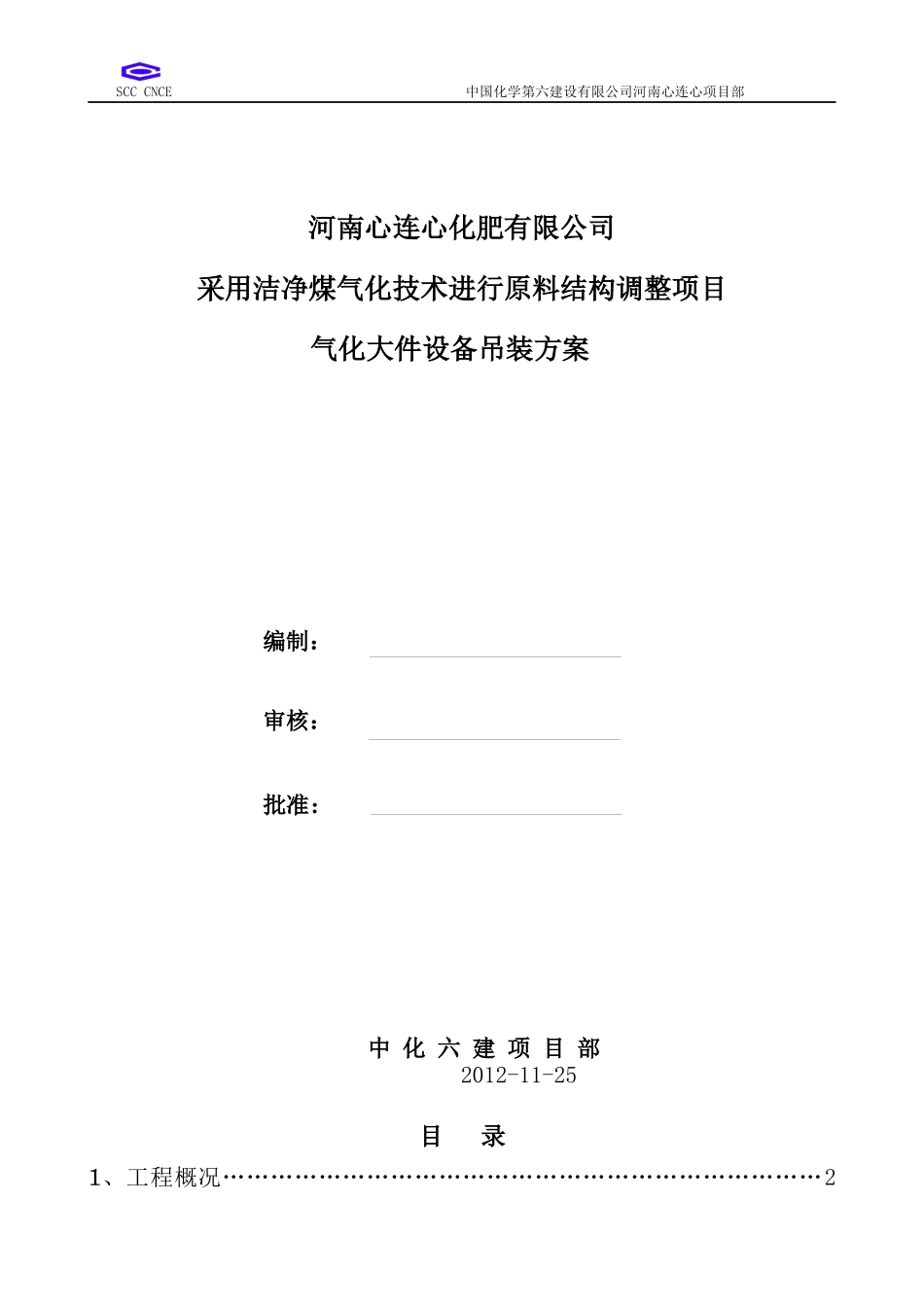

煤气化大件设备吊装方案_第1页
1/45

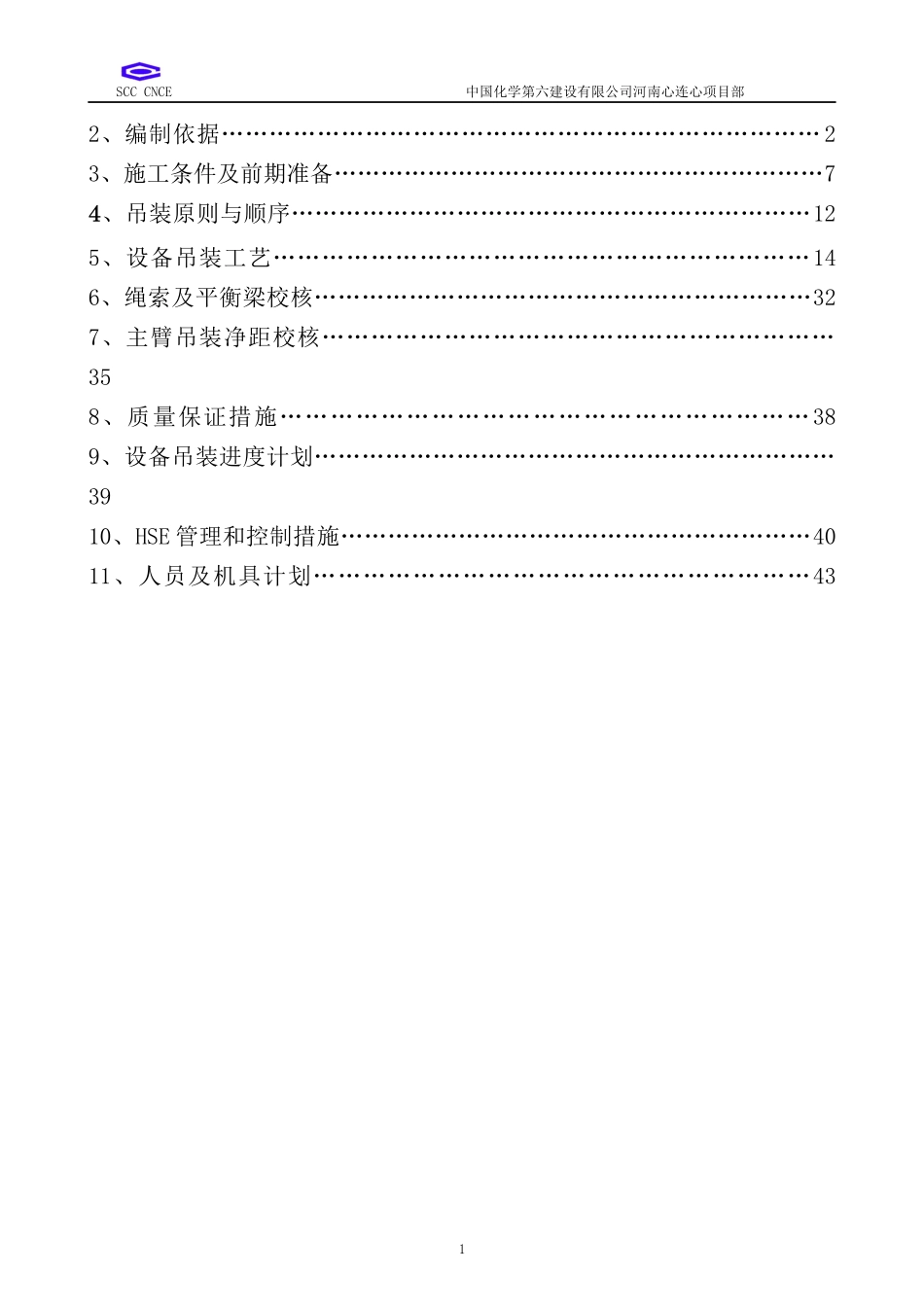

煤气化大件设备吊装方案_第2页
2/45

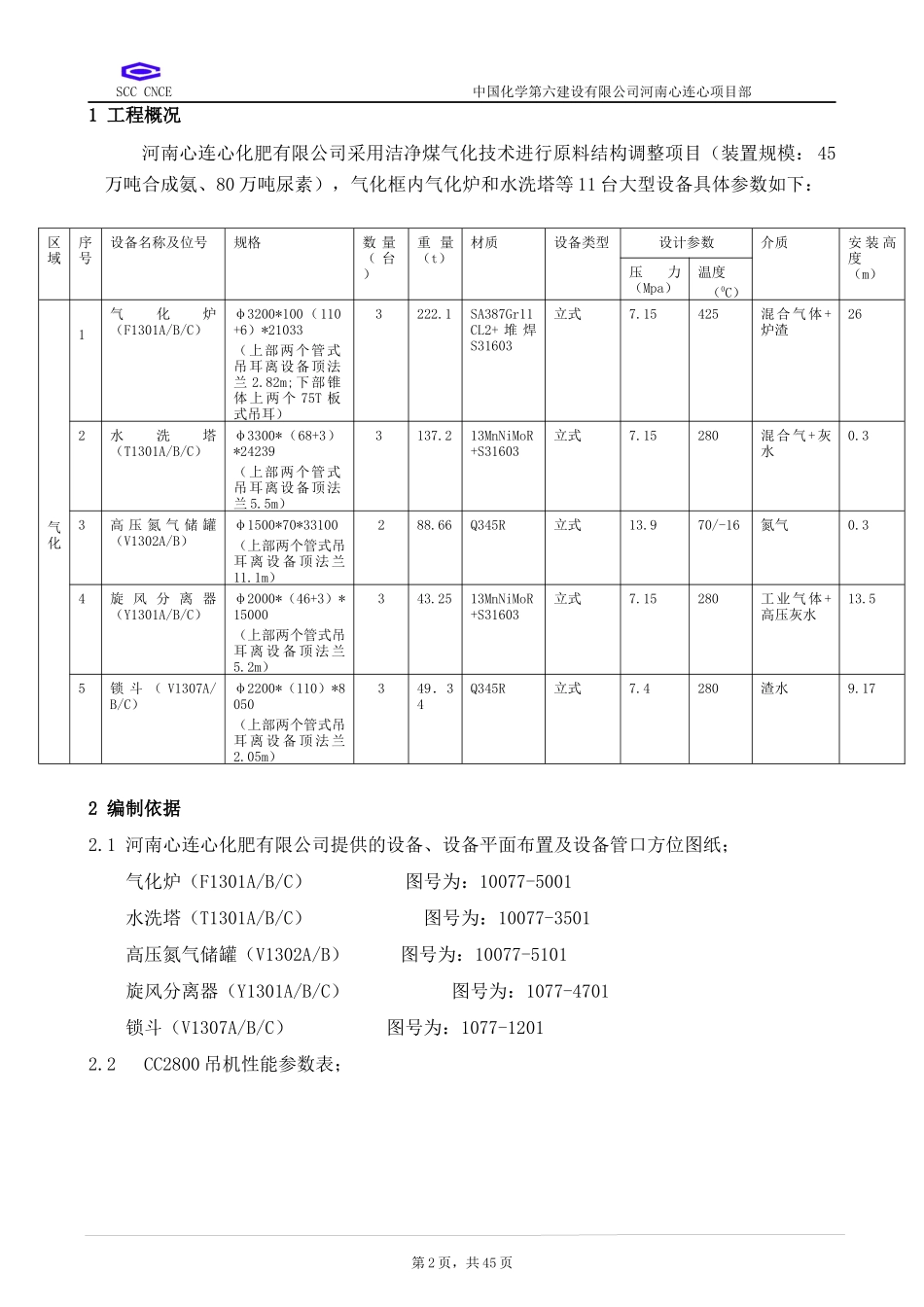

煤气化大件设备吊装方案_第3页
3/45
SCCCNCE中国化学第六建设有限公司河南心连心项目部河南心连心化肥有限公司采用洁净煤气化技术进行原料结构调整项目气化大件设备吊装方案编制:审核:批准:中化六建项目部2012-11-25目录1、工程概况…………………………………………………………………2SCCCNCE中国化学第六建设有限公司河南心连心项目部2、编制依据…………………………………………………………………23、施工条件及前期准备………………………………………………………74、吊装原则与顺序…………………………………………………………125、设备吊装工艺…………………………………………………………146、绳索及平衡梁校核………………………………………………………327、主臂吊装净距校核………………………………………………………358、质量保证措施………………………………………………………389、设备吊装进度计划…………………………………………………………3910、HSE管理和控制措施……………………………………………………4011、人员及机具计划……………………………………………………431SCCCNCE中国化学第六建设有限公司河南心连心项目部1工程概况河南心连心化肥有限公司采用洁净煤气化技术进行原料结构调整项目(装置规模:45万吨合成氨、80万吨尿素),气化框内气化炉和水洗塔等11台大型设备具体参数如下:区域序号设备名称及位号规格数量(台)重量(t)材质设备类型设计参数介质安装高度(m)压力(Mpa)温度(0C)气化1气化炉(F1301A/B/C)φ3200*100(110+6)*21033(上部两个管式吊耳离设备顶法兰2.82m;下部锥体上两个75T板式吊耳)3222.1SA387Gr11CL2+堆焊S31603立式7.15425混合气体+炉渣262水洗塔(T1301A/B/C)φ3300*(68+3)*24239(上部两个管式吊耳离设备顶法兰5.5m)3137.213MnNiMoR+S31603立式7.15280混合气+灰水0.33高压氮气储罐(V1302A/B)φ1500*70*33100(上部两个管式吊耳离设备顶法兰11.1m)288.66Q345R立式13.970/-16氮气0.34旋风分离器(Y1301A/B/C)φ2000*(46+3)*15000(上部两个管式吊耳离设备顶法兰5.2m)343.2513MnNiMoR+S31603立式7.15280工业气体+高压灰水13.55锁斗(V1307A/B/C)φ2200*(110)*8050(上部两个管式吊耳离设备顶法兰2.05m)349.34Q345R立式7.4280渣水9.172编制依据2.1河南心连心化肥有限公司提供的设备、设备平面布置及设备管口方位图纸;气化炉(F1301A/B/C)图号为:10077-5001水洗塔(T1301A/B/C)图号为:10077-3501高压氮气储罐(V1302A/B)图号为:10077-5101旋风分离器(Y1301A/B/C)图号为:1077-4701锁斗(V1307A/B/C)图号为:1077-12012.2CC2800吊机性能参数表;第2页,共45页SCCCNCE中国化学第六建设有限公司河南心连心项目部第3页,共45页SCCCNCE中国化学第六建设有限公司河南心连心项目部第4页,共45页SCCCNCE中国化学第六建设有限公司河南心连心项目部2.3CKE2500履带吊性能参数表;第5页,共45页SCCCNCE中国化学第六建设有限公司河南心连心项目部第6页,共45页吊装正、副总指挥施工负责技术负责吊装作业队正、副队长起重机司机起重工其它作业人员SCCCNCE中国化学第六建设有限公司河南心连心项目部2.4河南心连心45万吨合成氨、80万吨尿素项目施工承包合同,合同编号:XLM-FP-GYHT-AZ-03;2.5《大型设备吊装工程施工工艺标准》SH3515-2003;2.6《化工塔类设备施工及验收规范》HGJ211-852.7《大型设备吊装安全规程》SY6279—20082.8《工程建设安装工程起重施工规范》HG20201-2000;2.9《石油化工工程起重施工规范》SH/T3536-2002;2.10《结构吊装工程计算手册》2.11《重型设备吊装手册》2.12河南心连心化肥有限公司现场管理规定;2.13中化六建公司以往同类吊装工程的施工经验;3施工条件及前期准备3.1人员组织及准备组织机构图:参与吊装的所有人员必须持证上岗;所有作业人员必须服从统一指挥,严禁擅自行动。3.2技术准备吊装方案须经相关人员审核、批准,并报业主、监理方审核批准,吊装前所有参加作业人员须熟悉吊装方案并经技术及安全交底,按实际需要对关键工序、关键项目重点第7页,共45页安全负责SCCCNCE中国化学第六...
