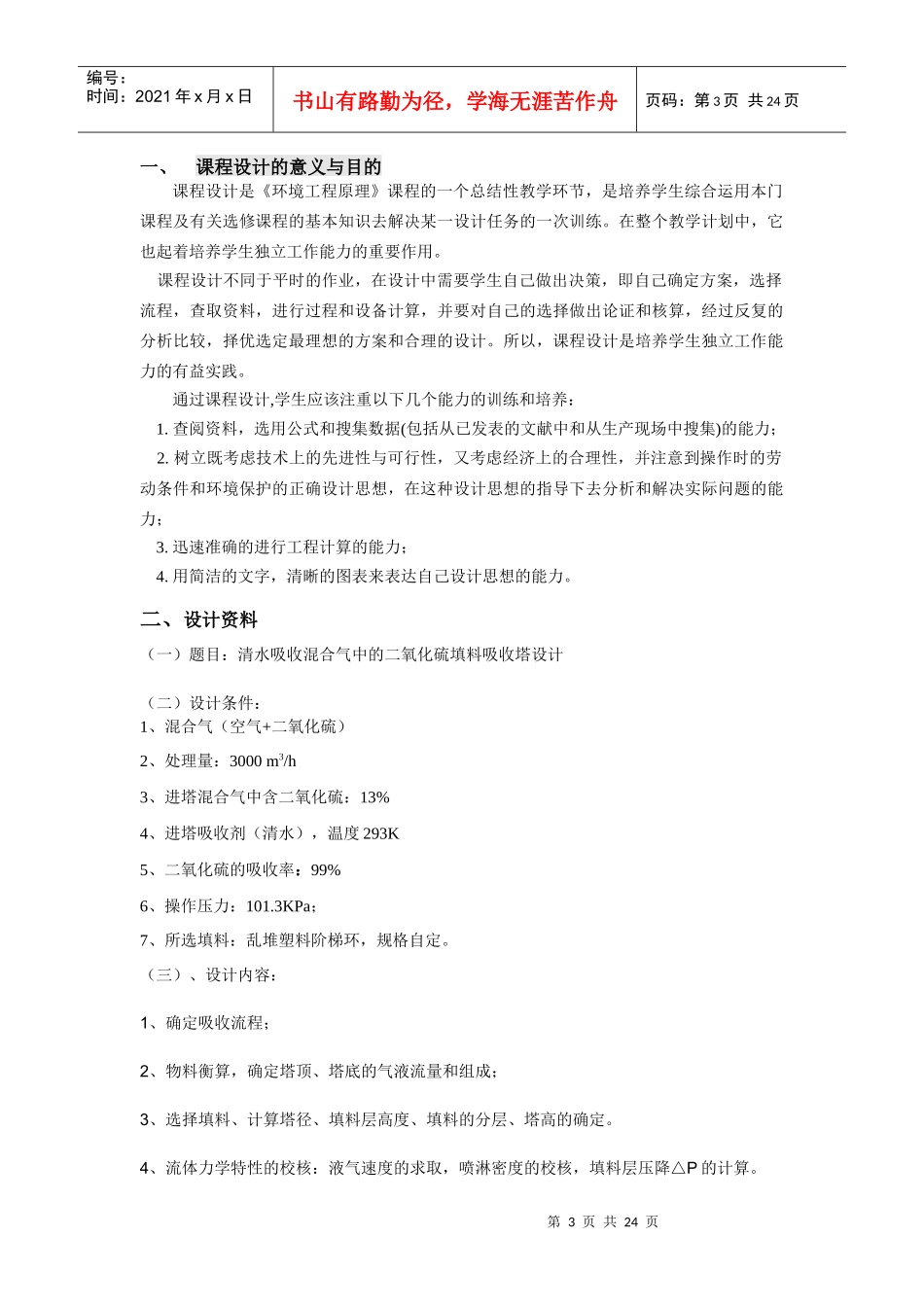

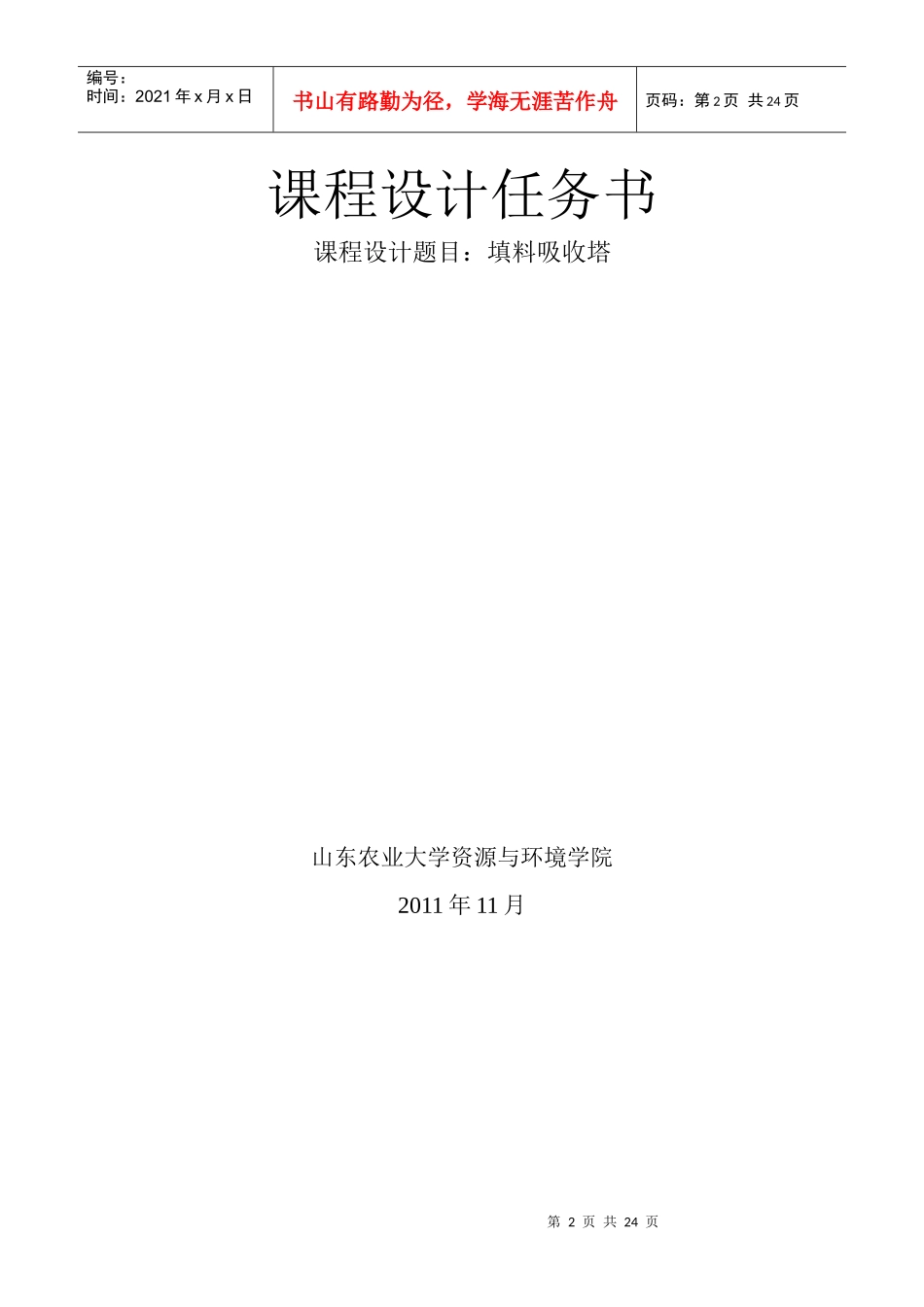

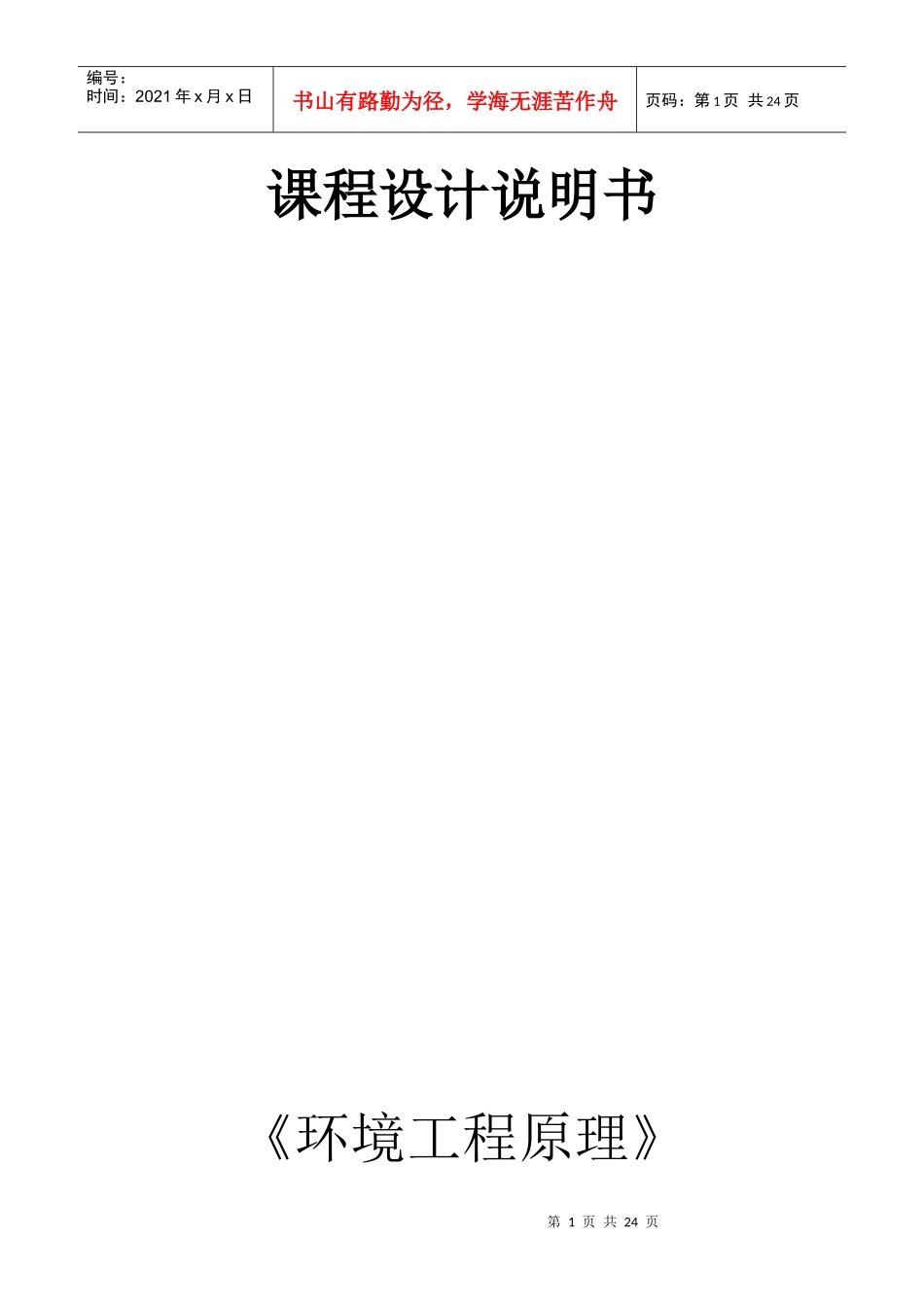

第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页课程设计说明书《环境工程原理》第2页共24页第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页课程设计任务书课程设计题目：填料吸收塔山东农业大学资源与环境学院2011年11月第3页共24页第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页一、课程设计的意义与目的课程设计是《环境工程原理》课程的一个总结性教学环节，是培养学生综合运用本门课程及有关选修课程的基本知识去解决某一设计任务的一次训练。在整个教学计划中，它也起着培养学生独立工作能力的重要作用。课程设计不同于平时的作业，在设计中需要学生自己做出决策，即自己确定方案，选择流程，查取资料，进行过程和设备计算，并要对自己的选择做出论证和核算，经过反复的分析比较，择优选定最理想的方案和合理的设计。所以，课程设计是培养学生独立工作能力的有益实践。通过课程设计,学生应该注重以下几个能力的训练和培养：1.查阅资料，选用公式和搜集数据(包括从已发表的文献中和从生产现场中搜集)的能力；2.树立既考虑技术上的先进性与可行性，又考虑经济上的合理性，并注意到操作时的劳动条件和环境保护的正确设计思想，在这种设计思想的指导下去分析和解决实际问题的能力；3.迅速准确的进行工程计算的能力；4.用简洁的文字，清晰的图表来表达自己设计思想的能力。二、设计资料（一）题目：清水吸收混合气中的二氧化硫填料吸收塔设计（二）设计条件：1、混合气（空气+二氧化硫）2、处理量：3000m3/h3、进塔混合气中含二氧化硫：13%4、进塔吸收剂（清水），温度293K5、二氧化硫的吸收率：99%6、操作压力：101.3KPa；7、所选填料：乱堆塑料阶梯环，规格自定。（三）、设计内容：1、确定吸收流程；2、物料衡算，确定塔顶、塔底的气液流量和组成；3、选择填料、计算塔径、填料层高度、填料的分层、塔高的确定。4、流体力学特性的校核：液气速度的求取，喷淋密度的校核，填料层压降△P的计算。第4页共24页第3页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共24页5、附属装置的选择与确定：液体喷淋装置、液体再分布器、气体进出口及液体进出口装置、栅板。（四）、设计要求（交纸质的设计说明书和设计图）：1、设计说明书内容包括：⑴、目录和设计任务书；⑵、流程图及流程说明；⑶、计算（根据计算需要，作出必要的草图，计算中所采用的数据和经验公式应注明其来源）；⑷、设计计算结果表；⑸、对设计成果的评价及讨论；⑹、参考文献。2、设计图纸：绘制一张填料塔装置图（CAD图）。第5页共24页第4页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共24页水吸收氨课程设计目录1.设计内容第一节前言.............................................................71.1填料塔的主体结构与特点...........................................71.2填料塔的设计任务及步骤...........................................71.3填料塔设计条件及操作条件.........................................8第二节填料塔主体设计方案的确定..........................................82.1装置流程的确定...................................................82.2吸收剂的选择....................................................82.3填料的类型与选择...................................................92.3.1填料种类的选择............................................92.3.2填料规格的选择............................................92.3.3填料材质的选择............................................92.4基础物性数据....................................................102.4.1液相物性数据............................................102.4.2气相物性数据............................................102.4.4物料横算................................................11第三节填料塔工艺尺寸的...
