机械工艺与工装夹具的设计VIP免费

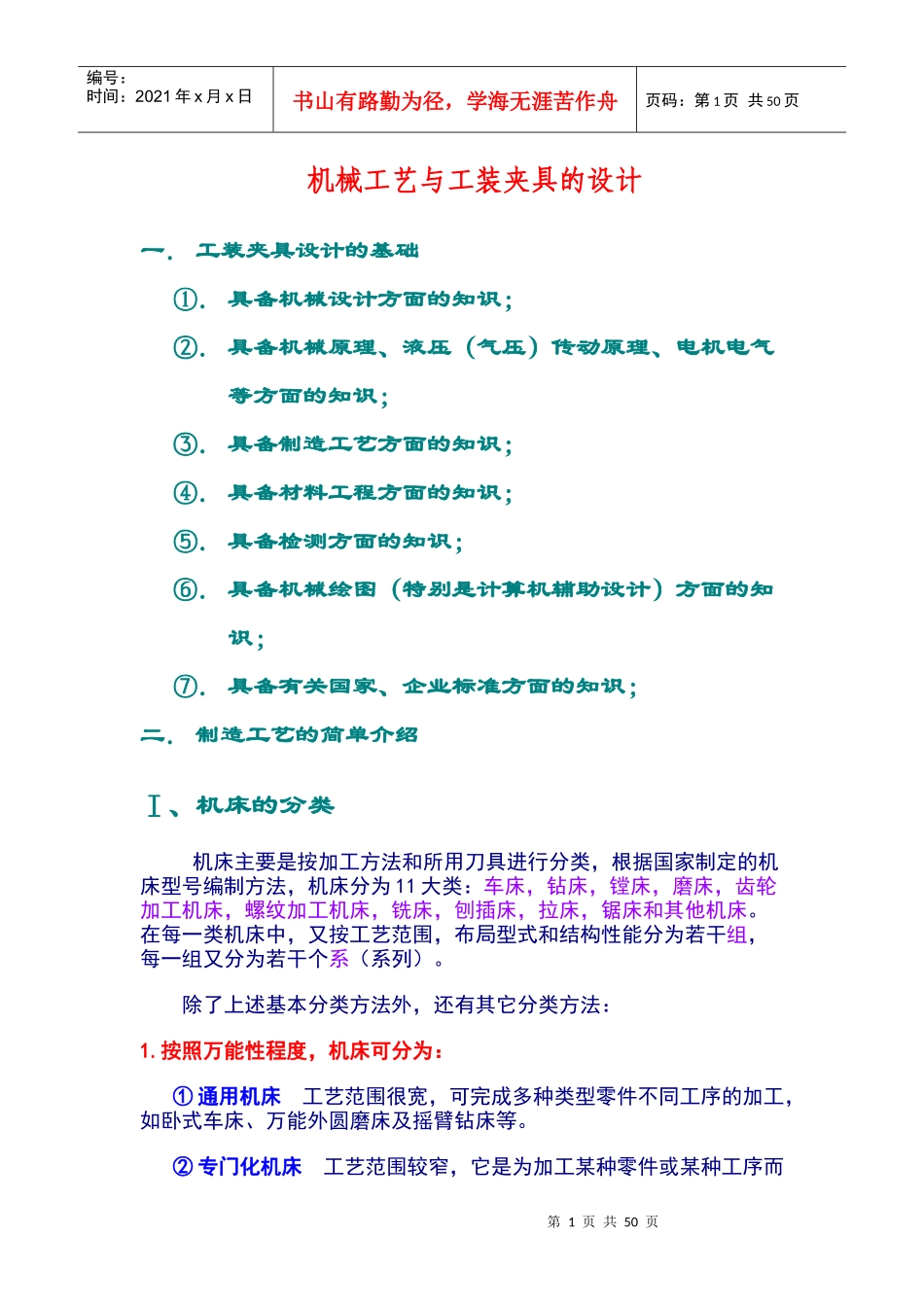

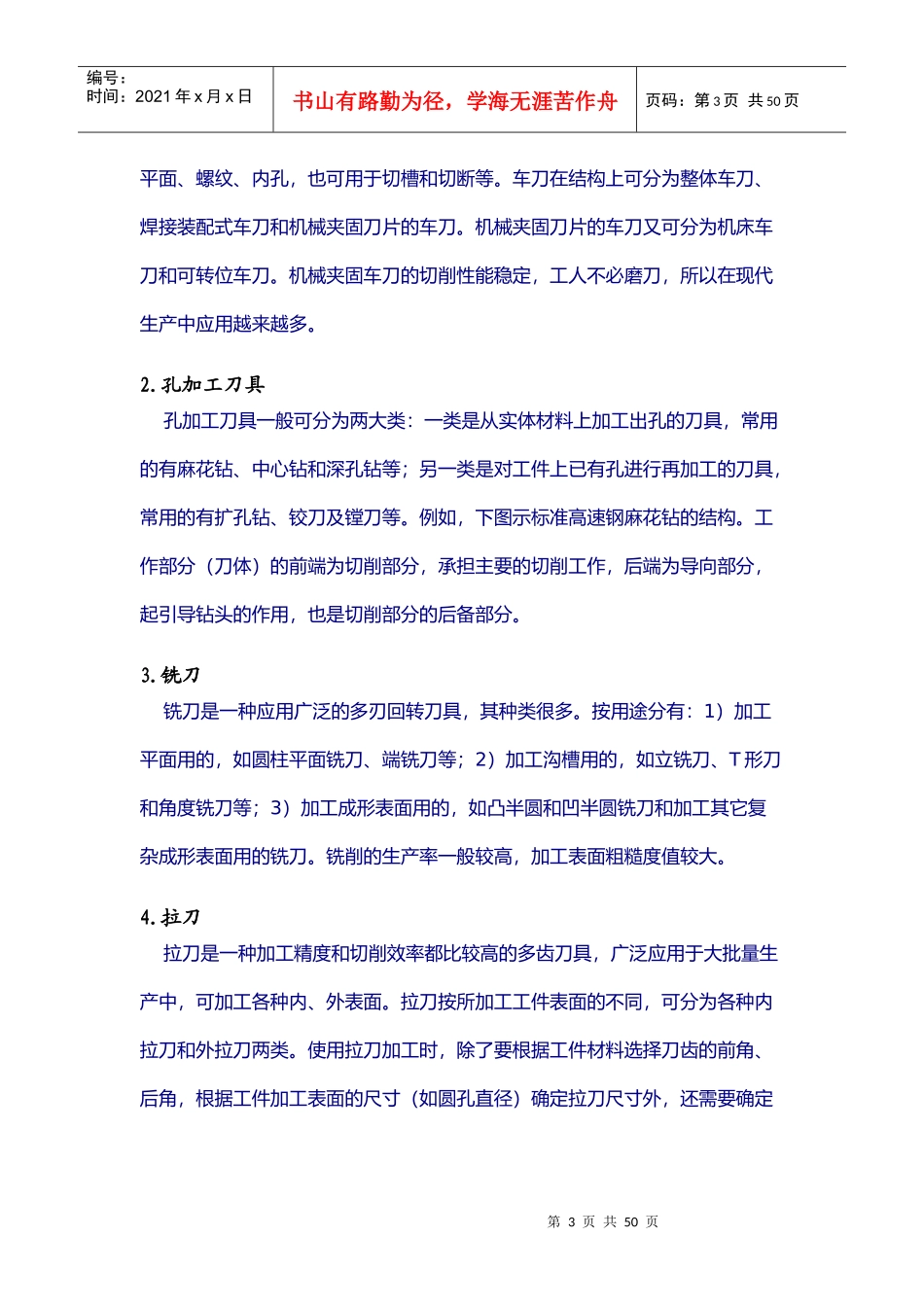

第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共50页机械工艺与工装夹具的设计一．工装夹具设计的基础①．具备机械设计方面的知识；②．具备机械原理、液压（气压）传动原理、电机电气等方面的知识；③．具备制造工艺方面的知识；④．具备材料工程方面的知识；⑤．具备检测方面的知识；⑥．具备机械绘图（特别是计算机辅助设计）方面的知识；⑦．具备有关国家、企业标准方面的知识；二．制造工艺的简单介绍Ⅰ、机床的分类机床主要是按加工方法和所用刀具进行分类，根据国家制定的机床型号编制方法，机床分为11大类：车床，钻床，镗床，磨床，齿轮加工机床，螺纹加工机床，铣床，刨插床，拉床，锯床和其他机床。在每一类机床中，又按工艺范围，布局型式和结构性能分为若干组，每一组又分为若干个系（系列）。除了上述基本分类方法外，还有其它分类方法：1.按照万能性程度，机床可分为：①通用机床工艺范围很宽，可完成多种类型零件不同工序的加工，如卧式车床、万能外圆磨床及摇臂钻床等。②专门化机床工艺范围较窄，它是为加工某种零件或某种工序而第2页共50页第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共50页专门设计和制造的，如铲齿车床、丝杠铣床等。③专用机床工艺范围最窄，它一般是为某特定零件的特定工序而设计制造的，如大量生产的汽车零件所用的各种钻、镗组合机床。2.按照机床的工作精度，可分为普通精度机床、精密机床和高精度机床。3.按照重量和尺寸，可分为仪表机床、中型机床（一般机床）、大型机床（质量大于10t）、重型机床（质量在30t以上）和超重型机床（质量在100t以上）。4.按照机床主要器官的数目，可分为单轴、多轴、单刀、多刀机床等。5.按照自动化程度不同，可分为普通、半自动和自动机床。三．自动机床具有完整的自动工作循环，包括自动装卸工件，能够连续的自动加工出工件。半自动机床也有完整的自动工作循环，但装卸工件还需人工完成，因此不能连续地加工。Ⅱ、刀具种类（一）刀具分类由于机械零件的材质、形状、技术要求和加工工艺的多样性，客观上要求进行加工的刀具具有不同的结构和切削性能。因此，生产中所使用的刀具的种类很多。刀具常按加工方式和具体用途，分为车刀、孔加工刀具、铣刀、拉刀、螺纹刀具、齿轮刀具、自动线及数控机床刀具和磨具等几大类型。刀具还可以按其它方式进行分类，如按所用材料分为高速钢刀具、硬质合金刀具、陶瓷刀具、立方氮化硼（CBN）刀具和金刚石刀具等；按结构分为整体刀具、镶片刀具、机夹刀具和复合刀具等；按是否标准化分为标准刀具和非标准刀具等。（二）常用刀具简介1.车刀车刀是金属切削加工中应用最广的一种刀具。它可以在车床上加工外圆、端第3页共50页第2页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共50页平面、螺纹、内孔，也可用于切槽和切断等。车刀在结构上可分为整体车刀、焊接装配式车刀和机械夹固刀片的车刀。机械夹固刀片的车刀又可分为机床车刀和可转位车刀。机械夹固车刀的切削性能稳定，工人不必磨刀，所以在现代生产中应用越来越多。2.孔加工刀具孔加工刀具一般可分为两大类：一类是从实体材料上加工出孔的刀具，常用的有麻花钻、中心钻和深孔钻等；另一类是对工件上已有孔进行再加工的刀具，常用的有扩孔钻、铰刀及镗刀等。例如，下图示标准高速钢麻花钻的结构。工作部分（刀体）的前端为切削部分，承担主要的切削工作，后端为导向部分，起引导钻头的作用，也是切削部分的后备部分。3.铣刀铣刀是一种应用广泛的多刃回转刀具，其种类很多。按用途分有：1）加工平面用的，如圆柱平面铣刀、端铣刀等；2）加工沟槽用的，如立铣刀、T形刀和角度铣刀等；3）加工成形表面用的，如凸半圆和凹半圆铣刀和加工其它复杂成形表面用的铣刀。铣削的生产率一般较高，加工表面粗糙度值较大。4.拉刀拉刀是一种加工精度和切削效率都比较高的多齿刀具，广泛应用于大批量生产中，可加工各种内、外表面。拉刀按所加工工件表面的不同，可分为各种内拉刀和外拉刀两类。使用拉刀加工时，除了要根据工件材料...
