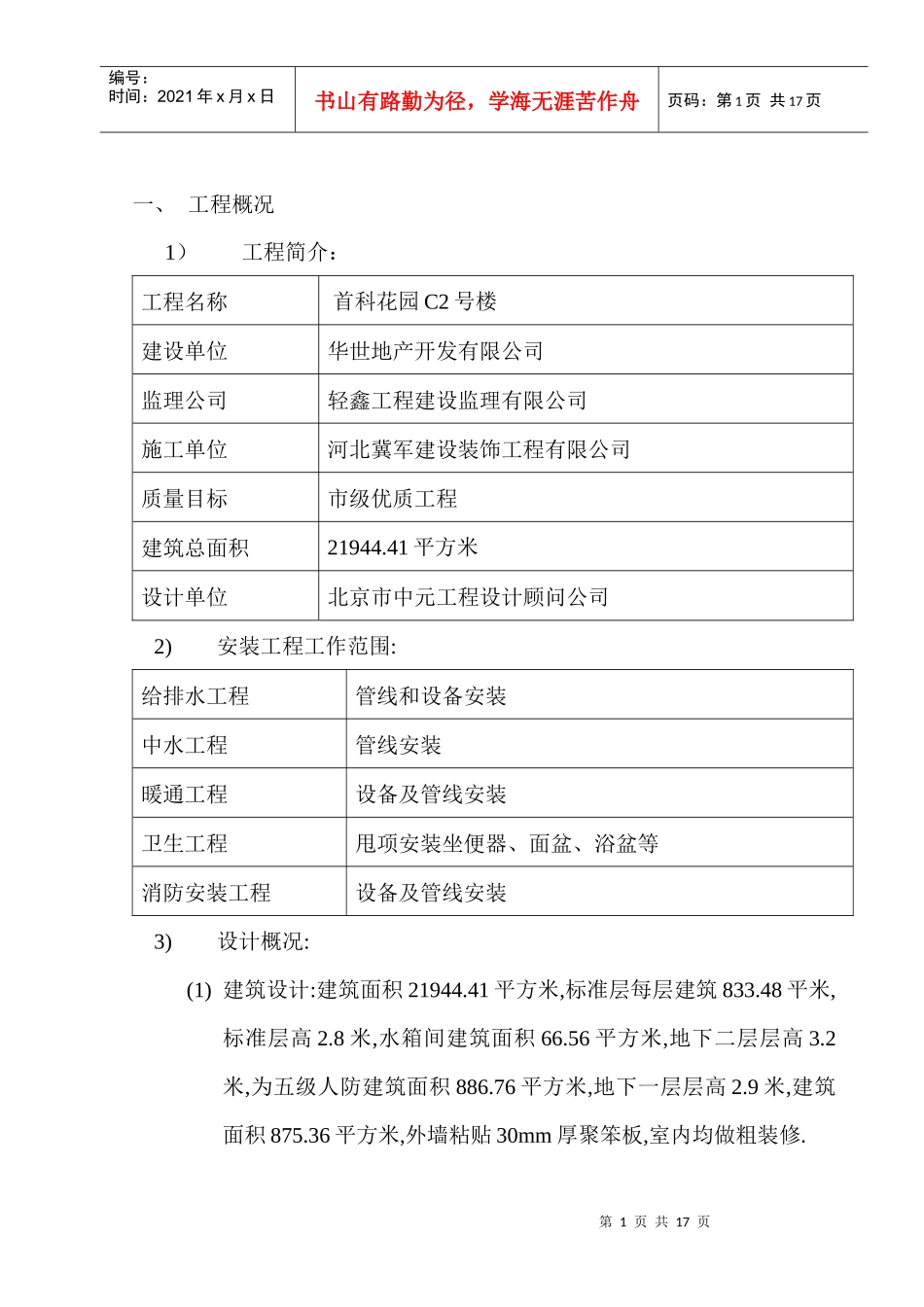

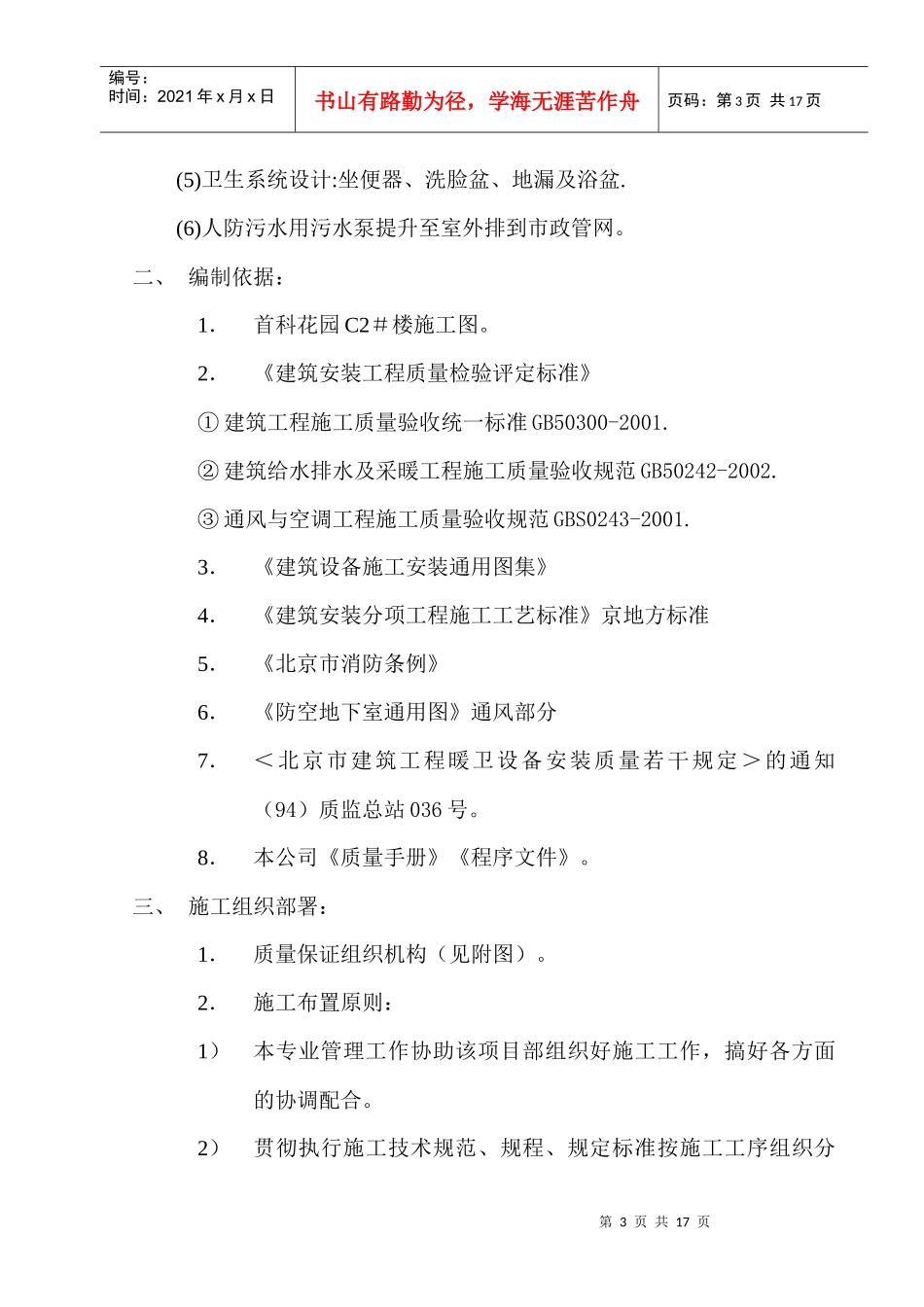

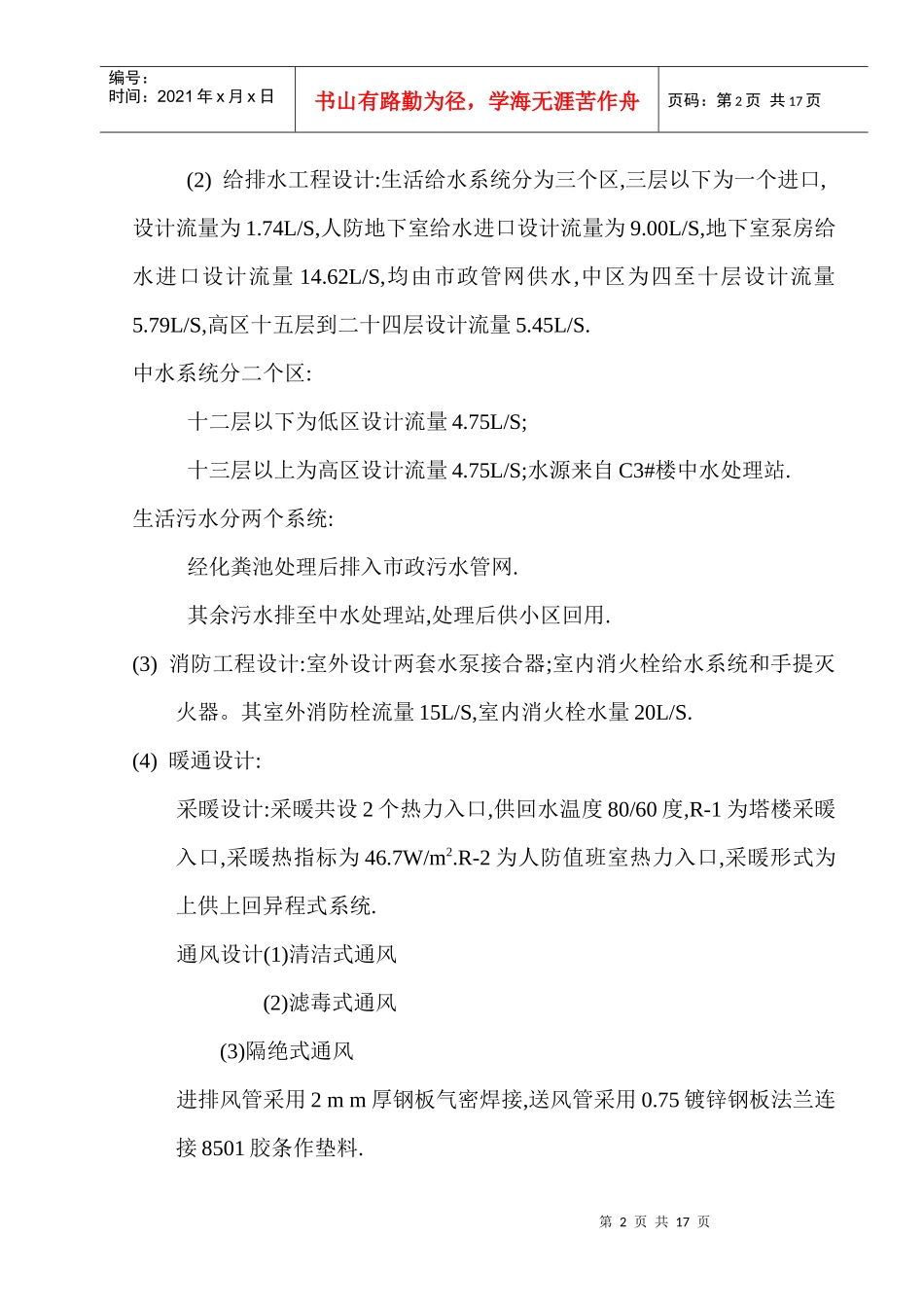

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页一、工程概况1）工程简介：工程名称首科花园C2号楼建设单位华世地产开发有限公司监理公司轻鑫工程建设监理有限公司施工单位河北冀军建设装饰工程有限公司质量目标市级优质工程建筑总面积21944.41平方米设计单位北京市中元工程设计顾问公司2)安装工程工作范围:给排水工程管线和设备安装中水工程管线安装暖通工程设备及管线安装卫生工程甩项安装坐便器、面盆、浴盆等消防安装工程设备及管线安装3)设计概况:(1)建筑设计:建筑面积21944.41平方米,标准层每层建筑833.48平米,标准层高2.8米,水箱间建筑面积66.56平方米,地下二层层高3.2米,为五级人防建筑面积886.76平方米,地下一层层高2.9米,建筑面积875.36平方米,外墙粘贴30mm厚聚笨板,室内均做粗装修.第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页(2)给排水工程设计:生活给水系统分为三个区,三层以下为一个进口,设计流量为1.74L/S,人防地下室给水进口设计流量为9.00L/S,地下室泵房给水进口设计流量14.62L/S,均由市政管网供水,中区为四至十层设计流量5.79L/S,高区十五层到二十四层设计流量5.45L/S.中水系统分二个区:十二层以下为低区设计流量4.75L/S;十三层以上为高区设计流量4.75L/S;水源来自C3#楼中水处理站.生活污水分两个系统:经化粪池处理后排入市政污水管网.其余污水排至中水处理站,处理后供小区回用.(3)消防工程设计:室外设计两套水泵接合器;室内消火栓给水系统和手提灭火器。其室外消防栓流量15L/S,室内消火栓水量20L/S.(4)暖通设计:采暖设计:采暖共设2个热力入口,供回水温度80/60度,R-1为塔楼采暖入口,采暖热指标为46.7W/m2.R-2为人防值班室热力入口,采暖形式为上供上回异程式系统.通风设计(1)清洁式通风(2)滤毒式通风(3)隔绝式通风进排风管采用2mm厚钢板气密焊接,送风管采用0.75镀锌钢板法兰连接8501胶条作垫料.第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页(5)卫生系统设计:坐便器、洗脸盆、地漏及浴盆.(6)人防污水用污水泵提升至室外排到市政管网。二、编制依据：1．首科花园C2＃楼施工图。2．《建筑安装工程质量检验评定标准》①建筑工程施工质量验收统一标准GB50300-2001.②建筑给水排水及采暖工程施工质量验收规范GB50242-2002.③通风与空调工程施工质量验收规范GBS0243-2001.3．《建筑设备施工安装通用图集》4．《建筑安装分项工程施工工艺标准》京地方标准5．《北京市消防条例》6．《防空地下室通用图》通风部分7．＜北京市建筑工程暖卫设备安装质量若干规定＞的通知（94）质监总站036号。8．本公司《质量手册》《程序文件》。三、施工组织部署：1．质量保证组织机构（见附图）。2．施工布置原则：1）本专业管理工作协助该项目部组织好施工工作，搞好各方面的协调配合。2）贯彻执行施工技术规范、规程、规定标准按施工工序组织分第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页段施工。合理综合安排保证主体结构和安装工程顺利进行。3）贯彻遵循“科学技术是第一生产力”的原则积极采用先进施工技术提高管理水平确保工程质量做到确实指导安全施工生产。四、施工配合1．预留、预埋配合：暖通操作人员按图施工时预留孔洞或预埋套管，避免洞口预留过大更不得断主筋，现浇墙设备基础浇注前暖通人员应主动配合预留、预埋。2．成品保护配合：安装施工不得随意在墙体、楼板上打洞。必须在剔凿时要与土建协商后方可施工，剔凿洞不得过大、不得断主筋，堵洞时要用豆石混凝土。隐蔽工程要在封闭前进行各种管道试压、试验合格后进行隐蔽，避免在工程将要竣工时剔凿。3．其它配合：楼各层标高应与设计一致。地面厚度要一致，应在同一水平线上。卫生间的地面要坡向地漏，防水层应与卫生器具甩口立管根部粘裹严密，防止渗漏。各专业人员应对管道、设备、器具加以保护预留口要封堵，防止砂石落入堵塞。4．甲方（监理）在隐蔽工程及各项试验，材料的使用等方面起到监督作用。五、施工进度计...
