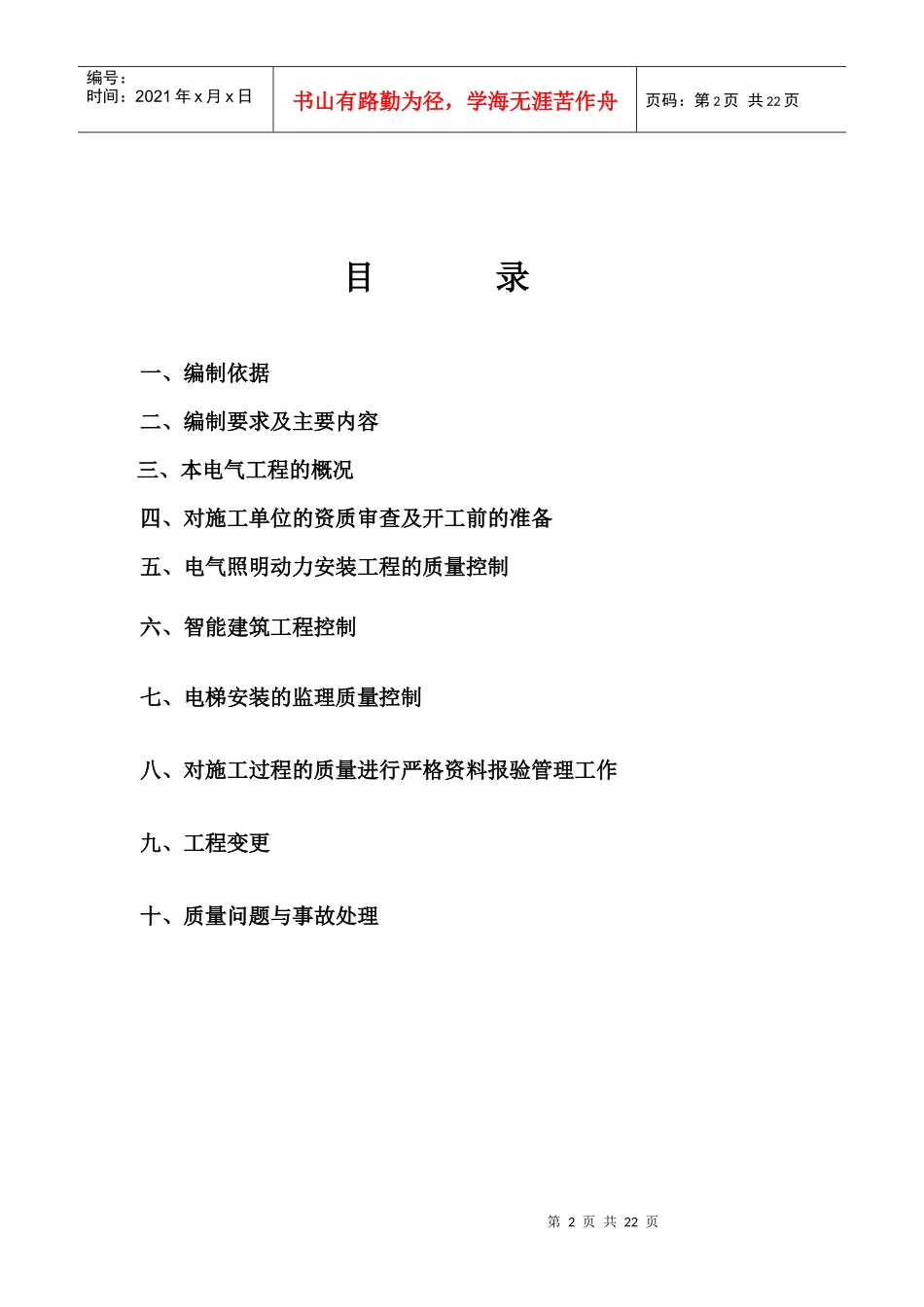

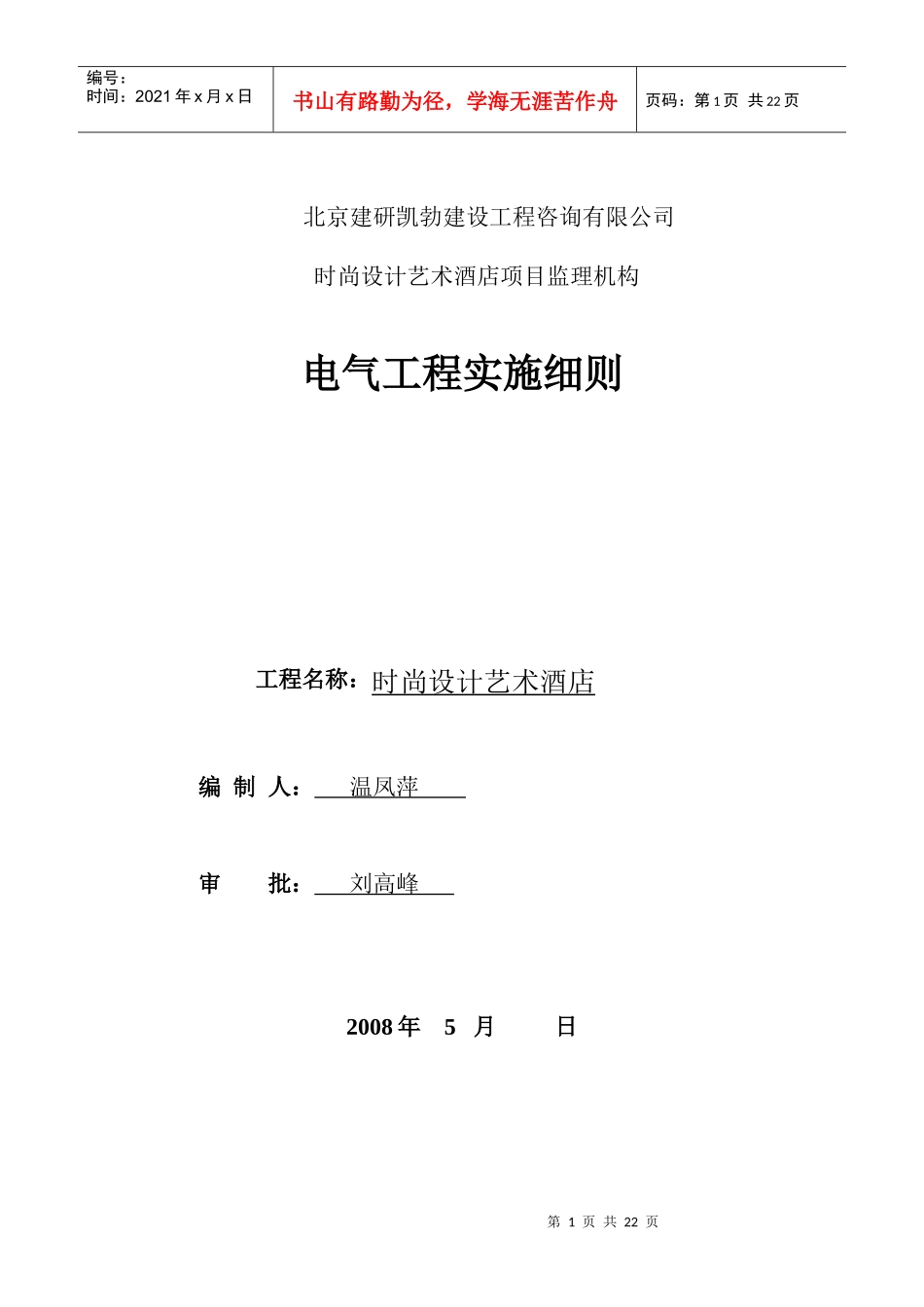

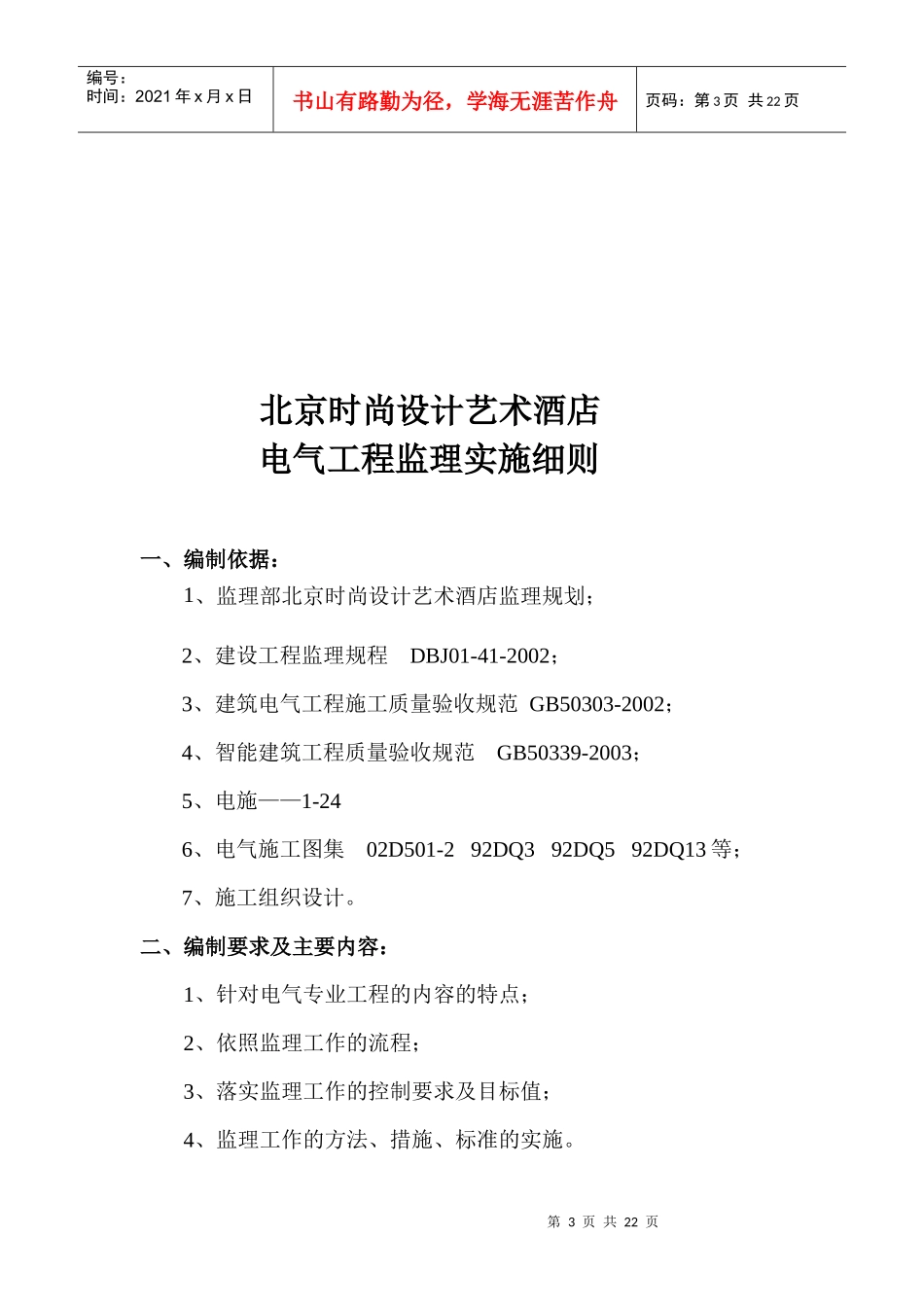

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页北京建研凯勃建设工程咨询有限公司时尚设计艺术酒店项目监理机构电气工程实施细则工程名称：时尚设计艺术酒店编制人：温凤萍审批：刘高峰2008年5月日第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页目录一、编制依据二、编制要求及主要内容三、本电气工程的概况四、对施工单位的资质审查及开工前的准备五、电气照明动力安装工程的质量控制六、智能建筑工程控制七、电梯安装的监理质量控制八、对施工过程的质量进行严格资料报验管理工作九、工程变更十、质量问题与事故处理第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页北京时尚设计艺术酒店电气工程监理实施细则一、编制依据：1、监理部北京时尚设计艺术酒店监理规划；2、建设工程监理规程DBJ01-41-2002；3、建筑电气工程施工质量验收规范GB50303-2002；4、智能建筑工程质量验收规范GB50339-2003；5、电施——1-246、电气施工图集02D501-292DQ392DQ592DQ13等；7、施工组织设计。二、编制要求及主要内容：1、针对电气专业工程的内容的特点；2、依照监理工作的流程；3、落实监理工作的控制要求及目标值；4、监理工作的方法、措施、标准的实施。第4页共22页第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页三、本电气工程的概况：㈠本工程地上五层，一至二层餐饮，三层以上为客房。由新建和改建两部分组成。本电气工程包括：照明（普通照明、应急照明）系统、动力系统（应急动力、普通动力）、防雷接地及等电位联结、火灾自动报警控制系统、有线电视系统、综合布线系统、电梯系统等。㈡供配电、电力及照明系统⑴电源由室外变配电室三路380V/220V进线，采用直埋电缆从室外进户人孔井引至首层配电室。配电接地方式采用TN-S系统。本工程应急照明、防排烟风机、与消防相关的弱电设备用电，负荷等级为二级，由双路电源供电，末端自投自复。其他为三级负荷由一路电源供电。⑵照明系统：采用树干式的配电方式，每层设层配电箱、客房内设户箱。灯具选型需装修设计确定。照度要求：大堂200lx；电梯厅150lx；办公室300lx；走廊/环道100lx。疏散楼梯间、走廊、重要机房、管理室及人员密集的公共场所等地均设应急照明，灯具第5页共22页第4页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共22页应选择可瞬时启动的光源。应急照明作为正常照明的一部分，事故时强制启动。每层应急照明箱及灯具自带蓄电池。正常电源断电后，其连续供电时间不小于60分钟，电源转换时间小于0.5秒。线路敷设镀锌钢管穿铜导线暗敷，应急线路采用ZR型和NH型铜导线暗敷。荧光灯采用电子镇流器，如采用电感镇流器COS∮≧0.9以上。凡高度低于2.4m以下灯具加装PE线。⑶动力系统：采用树干式与放射式相结合的配电方式。由配电室通过桥架，SC管敷设至配电箱，配电箱通过SC管敷设至各用电终端。本工程15KW以上电动机采用软启动方式启动，其余电机采用全压启动方式启动。㈢防雷接地及等电位联结系统：本工程防雷等级为三级，利用ф12镀锌圆钢作为屋顶避雷带和避雷网，将屋面划分成小于15×15m的网格防直击雷；新建部分利用建筑物结构柱内两根对角主钢筋（ф≥16）作为防雷引下线，引下线间距不大于25m。本工程所有电气设备、安全保护及建筑物防雷的接地，采用共用接地装置。综合接地电阻〈0.5Ω。建筑物所有外露的金属导体均通过PE线总等电位铜排良好导通接地。建筑物内所有的金属导体均通过PE线与总等电位铜排良好导通接地。、等电位联结系统第6页共22页第5页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共22页电位联结：配电室设100*100*10的总等电位箱。并将进户线缆的外金属护套及金属穿墙套管、设备专业进出户金属管直接与接地网主筋或40*4镀锌扁钢连成一体。再从就近的LEB箱明设PVC25管穿BVR25mm2管道固定联结。㈣火灾自动报警及联动控制系统本工程火灾自动报警及联动控制系统，总线...
