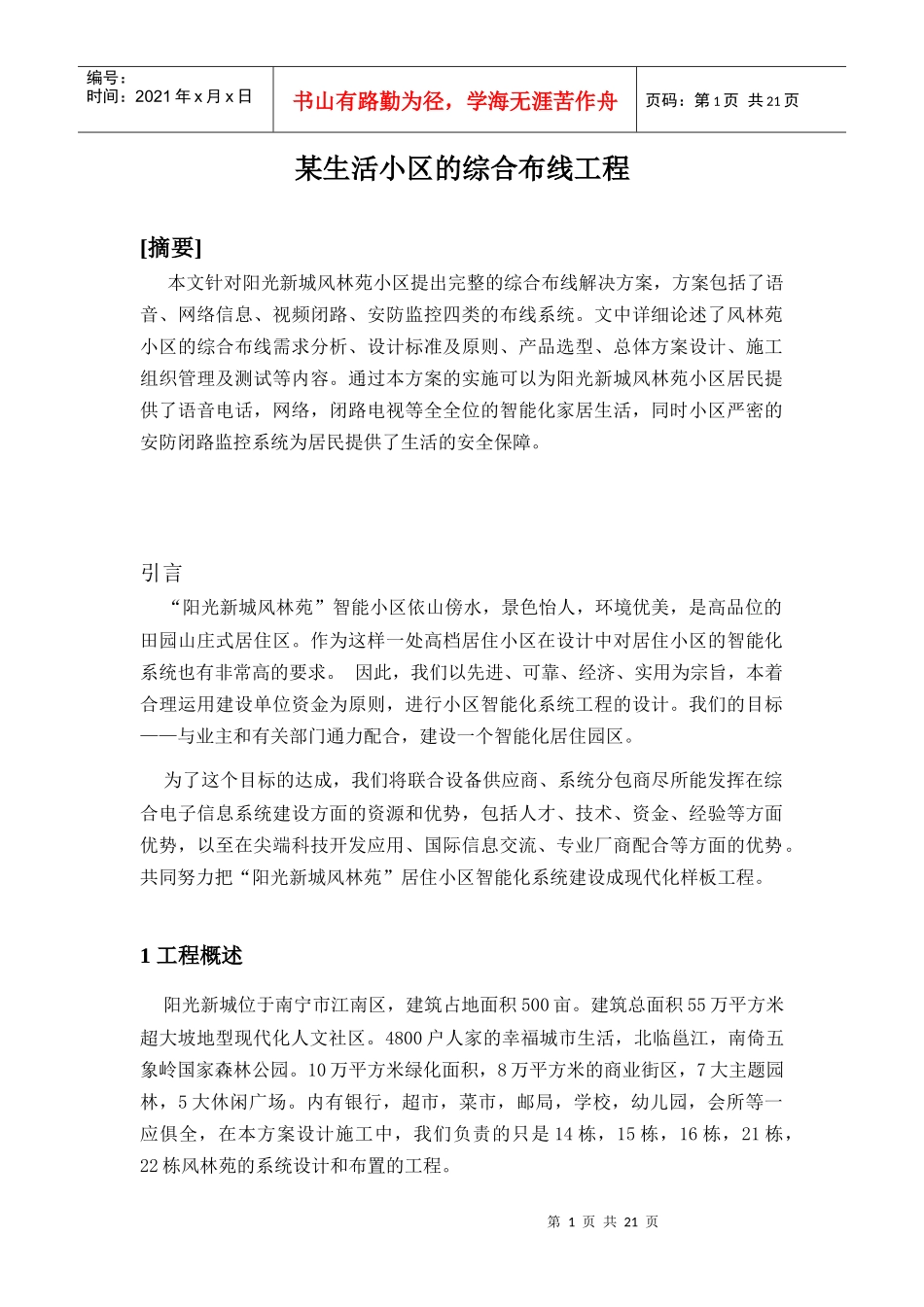

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页某生活小区的综合布线工程[摘要]本文针对阳光新城风林苑小区提出完整的综合布线解决方案，方案包括了语音、网络信息、视频闭路、安防监控四类的布线系统。文中详细论述了风林苑小区的综合布线需求分析、设计标准及原则、产品选型、总体方案设计、施工组织管理及测试等内容。通过本方案的实施可以为阳光新城风林苑小区居民提供了语音电话，网络，闭路电视等全全位的智能化家居生活，同时小区严密的安防闭路监控系统为居民提供了生活的安全保障。引言“阳光新城风林苑”智能小区依山傍水，景色怡人，环境优美，是高品位的田园山庄式居住区。作为这样一处高档居住小区在设计中对居住小区的智能化系统也有非常高的要求。因此，我们以先进、可靠、经济、实用为宗旨，本着合理运用建设单位资金为原则，进行小区智能化系统工程的设计。我们的目标——与业主和有关部门通力配合，建设一个智能化居住园区。为了这个目标的达成，我们将联合设备供应商、系统分包商尽所能发挥在综合电子信息系统建设方面的资源和优势，包括人才、技术、资金、经验等方面优势，以至在尖端科技开发应用、国际信息交流、专业厂商配合等方面的优势。共同努力把“阳光新城风林苑”居住小区智能化系统建设成现代化样板工程。1工程概述阳光新城位于南宁市江南区，建筑占地面积500亩。建筑总面积55万平方米超大坡地型现代化人文社区。4800户人家的幸福城市生活，北临邕江，南倚五象岭国家森林公园。10万平方米绿化面积，8万平方米的商业街区，7大主题园林，5大休闲广场。内有银行，超市，菜市，邮局，学校，幼儿园，会所等一应俱全，在本方案设计施工中，我们负责的只是14栋，15栋，16栋，21栋，22栋风林苑的系统设计和布置的工程。第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页本次工程方案包括以下几部分：小区安全防范系统：监控系统。智能化设备管理系统：闭路电视系统、网络布线系统、语音系统。2项目需求分析2．1接入范围本次工程所负责的是阳光新城风林苑14栋、15栋、16栋、21栋、22栋的综合布线工程，包括每一个住户的闭路电视，网络布线，语音，监控在内的4个系统。且22#，21#为一梯两户，楼层高度为3.6米。14#，15#，16#为一梯4户，楼层高度为3.6米。各栋楼层均为6层,小区中心机房已布设暗埋管道至各楼栋，各楼可通过管道铺设光缆。2．2信息分布表信息点数语音点数视频点数单位14#1449696个15#1329696个16#724848个21#1087272个22#1209696个总数576408408个如下图为其中21栋01房间的信息分布图：第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页2．3接入要求每个房间的卧屋均布设一个信息点，大厅布置一个语音点，一个视频点，主卧屋布置一个语音点，一个视频点。3设计原则及目标3.1系统原则在充分考虑到用户需求的基础上，结合多年从事智能化系统工程经验，对“阳光新城风林苑”智能化系统方案进行了深入的规划和设计，充分体现出以人为本、合理美观又便于维护、服务的特点，主导思想体现在以下几方面：3.1.1可行性及适用性系统要保证技术上的可行性和经济上的可能性。当今科技发展迅速，可应用于住宅小区的技术和产品层出不穷，设计选用的系统和产品应能够使用户得到实实在在的受益，满足近期使用和远期发展的需要。在多种实现途径中，选择最经济、可行的技术与方法。以现有成熟的技术和产品为对象进行设计.3.1.2先进性和可靠性系统设计既要考虑系统的先进性，更要注重系统的稳定性、可靠性。系统的设计应具有较高的可靠性，在系统故障或事故造成系统瘫痪后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能。特别在重要的系统中，应具有高的冗余性，确保系统能够正常运行。3.1.3开放性和标准性为满足系统所选用的技术和设备的协调运行能力，以及系统投资的长期效应和系统功能扩展的需要，系统设计必须坚持系统的开放性和标准性。系统的开放性已成为当今系统发展的一个方向。系统的开放性越强，系统集...
