火电厂工程电气专业施工组织设计VIP免费

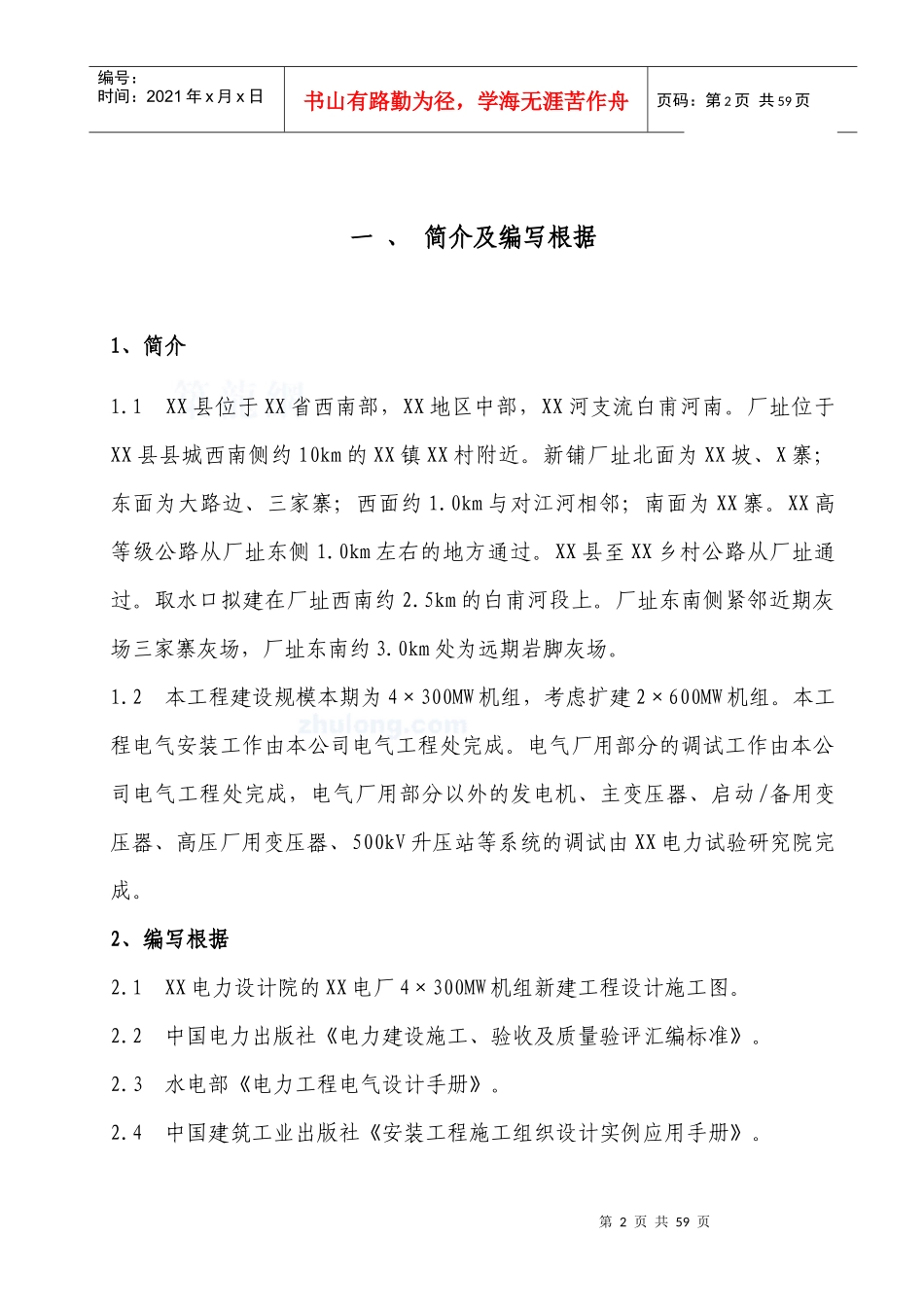

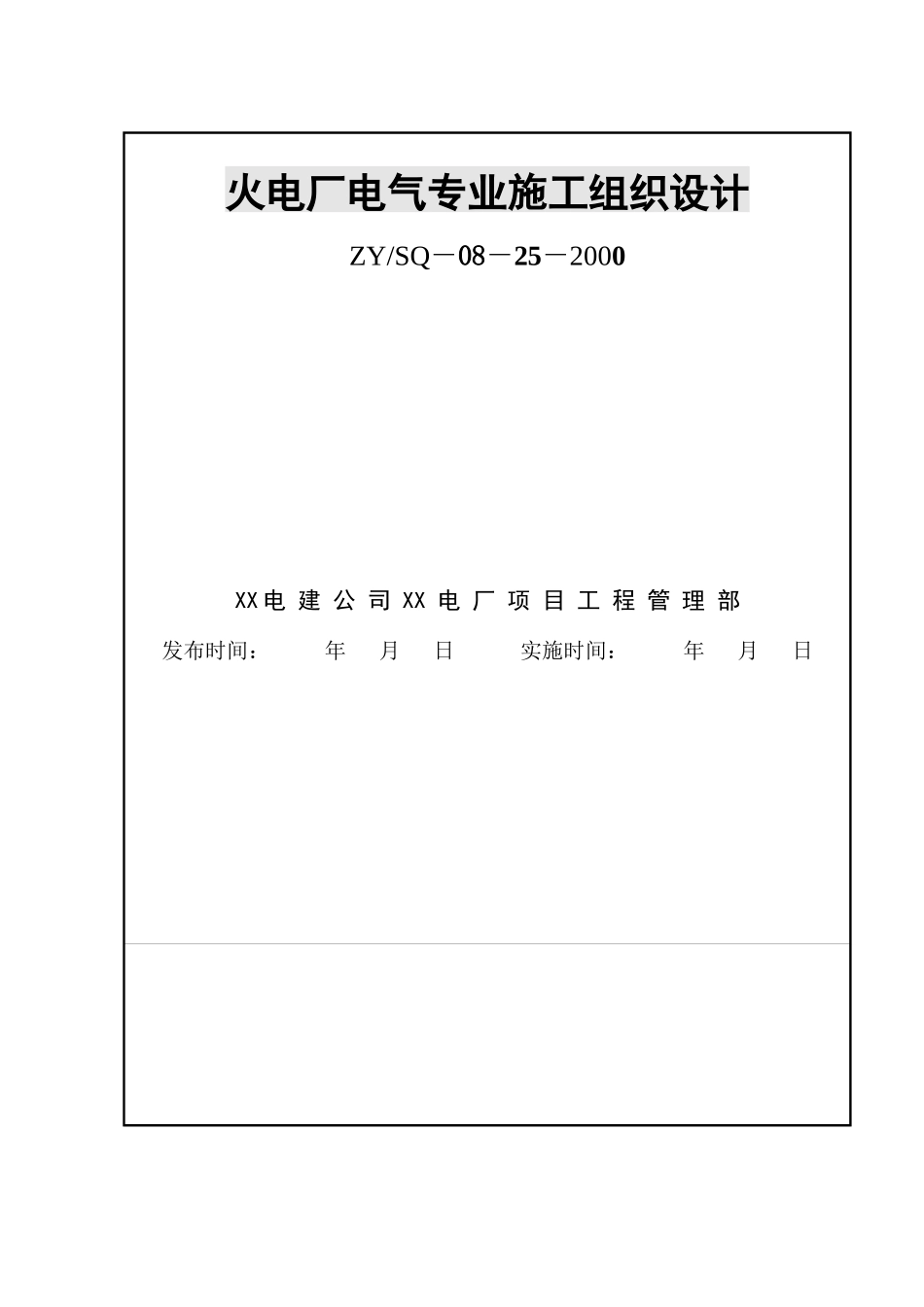

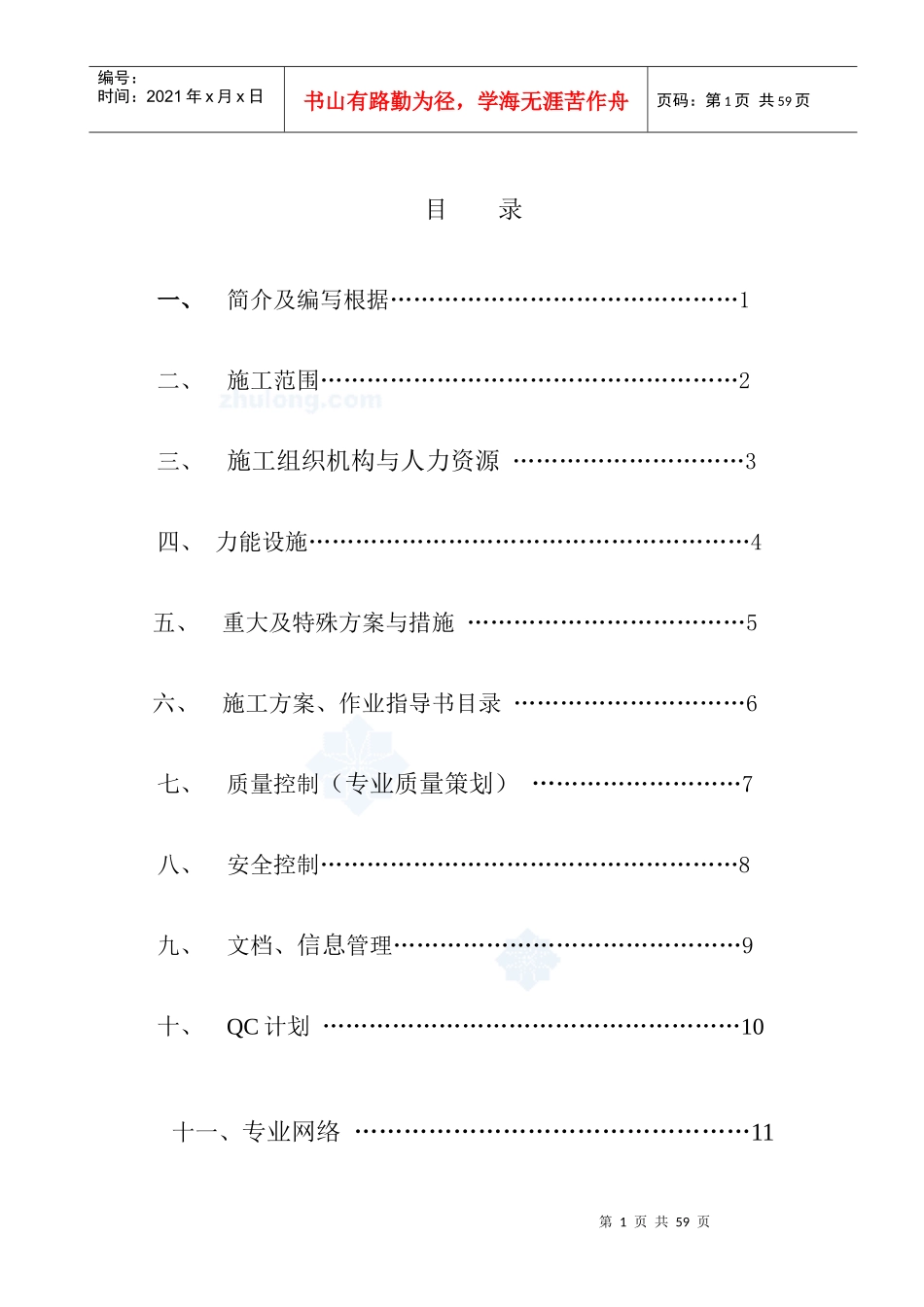

火电厂电气专业施工组织设计ZY/SQ－08－25－2000XX电建公司XX电厂项目工程管理部发布时间：年月日实施时间：年月日第1页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共59页十一、专业网络…………………………………………11目录一、简介及编写根据………………………………………1二、施工范围………………………………………………2三、施工组织机构与人力资源…………………………3四、力能设施…………………………………………………4五、重大及特殊方案与措施………………………………5六、施工方案、作业指导书目录…………………………6七、质量控制（专业质量策划）………………………7八、安全控制………………………………………………8九、文档、信息管理………………………………………9十、QC计划………………………………………………10第2页共59页第1页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共59页一、简介及编写根据1、简介1.1XX县位于XX省西南部，XX地区中部，XX河支流白甫河南。厂址位于XX县县城西南侧约10km的XX镇XX村附近。新铺厂址北面为XX坡、X寨；东面为大路边、三家寨；西面约1.0km与对江河相邻；南面为XX寨。XX高等级公路从厂址东侧1.0km左右的地方通过。XX县至XX乡村公路从厂址通过。取水口拟建在厂址西南约2.5km的白甫河段上。厂址东南侧紧邻近期灰场三家寨灰场，厂址东南约3.0km处为远期岩脚灰场。1.2本工程建设规模本期为4×300MW机组，考虑扩建2×600MW机组。本工程电气安装工作由本公司电气工程处完成。电气厂用部分的调试工作由本公司电气工程处完成，电气厂用部分以外的发电机、主变压器、启动/备用变压器、高压厂用变压器、500kV升压站等系统的调试由XX电力试验研究院完成。2、编写根据2.1XX电力设计院的XX电厂4×300MW机组新建工程设计施工图。2.2中国电力出版社《电力建设施工、验收及质量验评汇编标准》。2.3水电部《电力工程电气设计手册》。2.4中国建筑工业出版社《安装工程施工组织设计实例应用手册》。第3页共59页第2页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共59页2.5XX电建公司XX项目部《XX电厂4×300MW机组新建工程施工组织总设计》。2.6XX电建公司XX项目部《XX电厂4×300MW机组工程施工进度控制网络图》2.7电力工业出版社《电力建设工程施工技术管理制度》二、施工范围1、安装部分（1）发电机检查接线（2）主变压器安装（3）启动/备用变压器安装（4）高压厂用变压器安装（5）励磁变压器安装（6）500kV升压站电气设备安装（7）220kV配电装置安装（8）交流励磁封闭母线安装（9）直流励磁封闭母线安装（10）离相封闭母线安装（11）6kV共箱封闭母线安装（12）干式变压器安装（13）油浸变压器安装（14）全厂部分永久避雷针、临时避雷针制作安装第4页共59页第3页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共59页（15）全厂电动机检修（16）全厂电动葫芦电气安装调试（17）高压开关柜安装（18）低压配电盘安装（19）主厂房直流系统安装（20）辅助厂房直流系统安装（21）UPS安装（22）主厂房计算机监控系统安装（23）网控计算机监控系统安装（24）输煤程控及工业电视系统安装（25）电气控制及保护屏、柜安装（26）端子箱、控制箱、配电箱、检修箱等安装（27）电气除尘器电气设备安装（28）电缆管预埋（29）电缆支架、桥架安装（30）动力电缆敷设（31）控制电缆敷设（32）主厂房照明安装（33）厂区道路照明安装（34）主厂房行车滑线安装（35）辅助厂房行车滑线安装第5页共59页第4页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共59页（36）全厂防雷接地系统安装（37）施工电源安装、维护2、调试部分（1）主厂房6kV及以下厂用电源部分电气设备调试（2）辅助厂房及厂外取水口、净水站6kV及以下电气设备调试（3）配合全厂各系统设备的分布试运转及整套启动试运转三、施工组织机构与人力资源1、电气系统设计概况1.1电气系统特点1.1.1一次系统本工程以500kV一级电压接入系统，...
