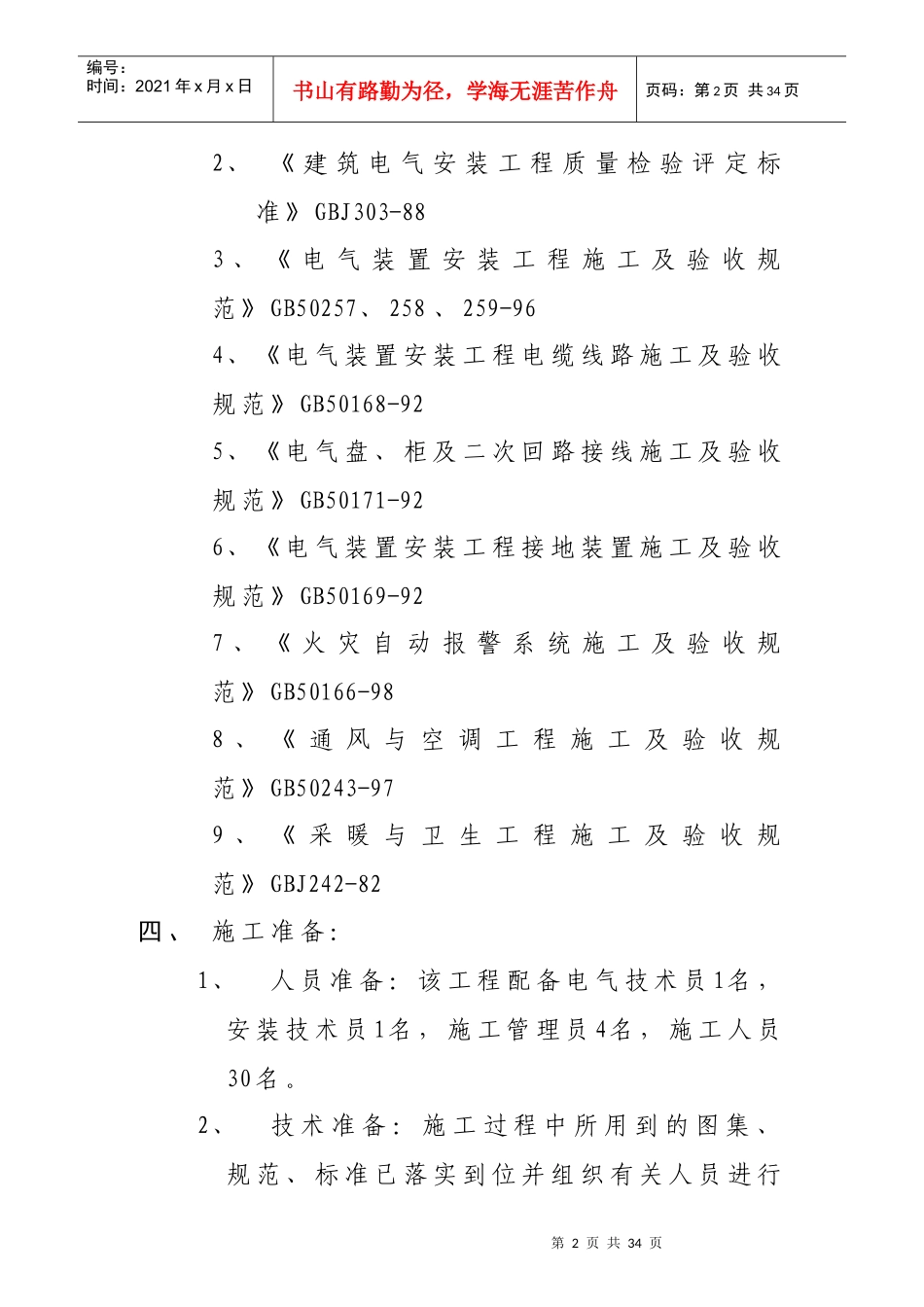

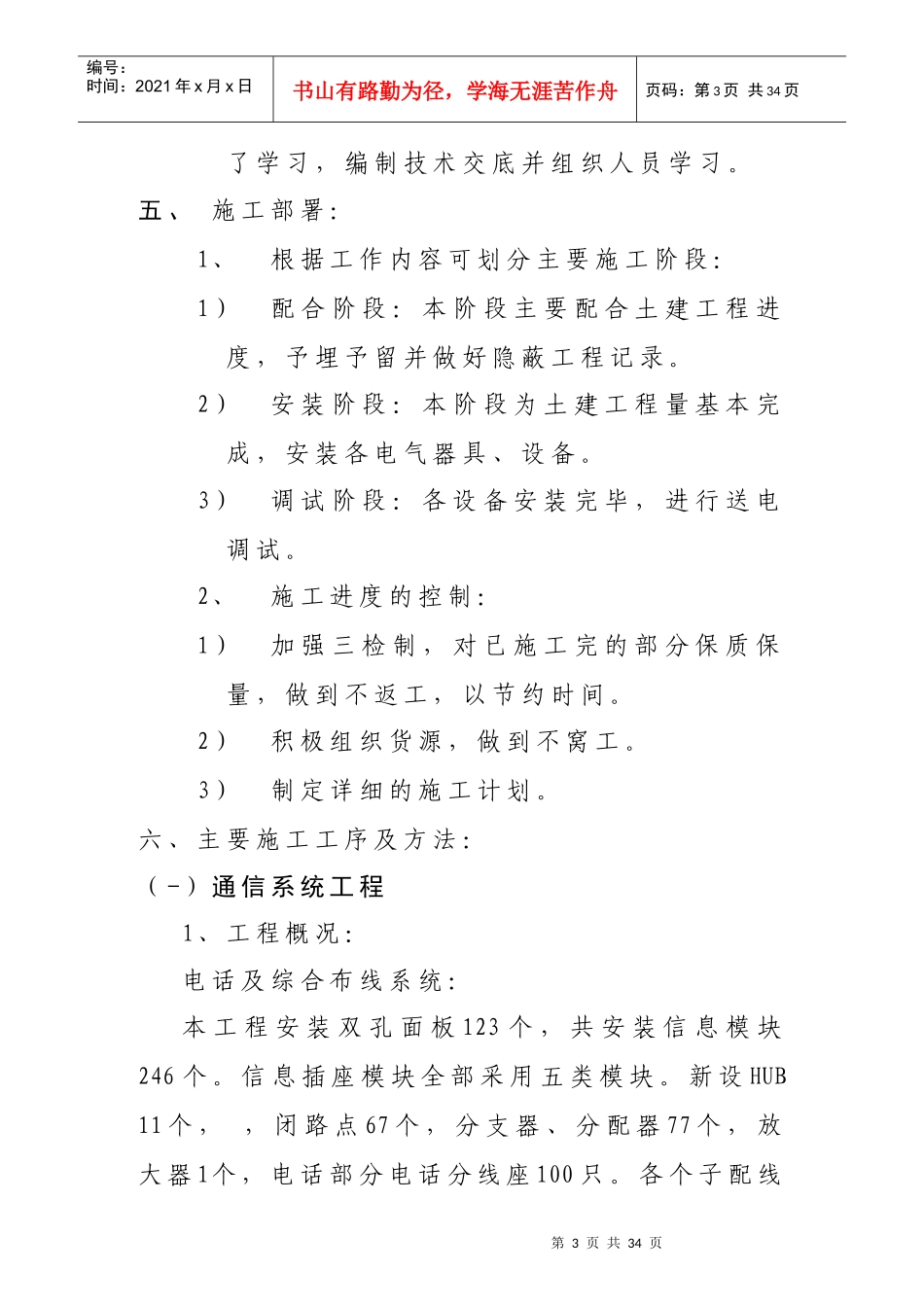

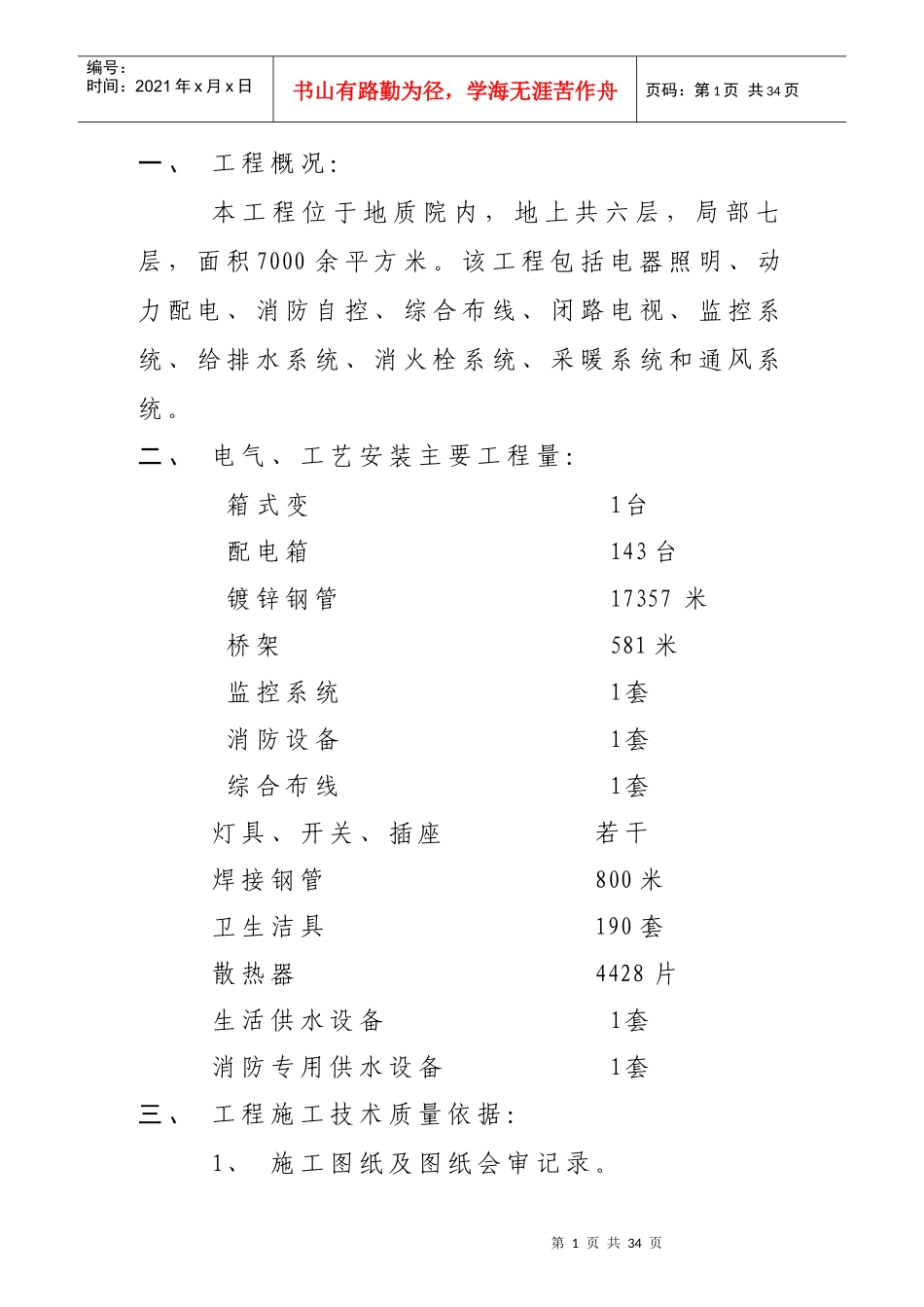

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页一、工程概况：本工程位于地质院内，地上共六层，局部七层，面积7000余平方米。该工程包括电器照明、动力配电、消防自控、综合布线、闭路电视、监控系统、给排水系统、消火栓系统、采暖系统和通风系统。二、电气、工艺安装主要工程量：箱式变1台配电箱143台镀锌钢管17357米桥架581米监控系统1套消防设备1套综合布线1套灯具、开关、插座若干焊接钢管800米卫生洁具190套散热器4428片生活供水设备1套消防专用供水设备1套三、工程施工技术质量依据：1、施工图纸及图纸会审记录。第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页2、《建筑电气安装工程质量检验评定标准》GBJ303-883、《电气装置安装工程施工及验收规范》GB50257、258、259-964、《电气装置安装工程电缆线路施工及验收规范》GB50168-925、《电气盘、柜及二次回路接线施工及验收规范》GB50171-926、《电气装置安装工程接地装置施工及验收规范》GB50169-927、《火灾自动报警系统施工及验收规范》GB50166-988、《通风与空调工程施工及验收规范》GB50243-979、《采暖与卫生工程施工及验收规范》GBJ242-82四、施工准备：1、人员准备：该工程配备电气技术员1名，安装技术员1名，施工管理员4名，施工人员30名。2、技术准备：施工过程中所用到的图集、规范、标准已落实到位并组织有关人员进行第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页了学习，编制技术交底并组织人员学习。五、施工部署：1、根据工作内容可划分主要施工阶段：1）配合阶段：本阶段主要配合土建工程进度，予埋予留并做好隐蔽工程记录。2）安装阶段：本阶段为土建工程量基本完成，安装各电气器具、设备。3）调试阶段：各设备安装完毕，进行送电调试。2、施工进度的控制：1）加强三检制，对已施工完的部分保质保量，做到不返工，以节约时间。2）积极组织货源，做到不窝工。3）制定详细的施工计划。六、主要施工工序及方法：（-）通信系统工程1、工程概况：电话及综合布线系统：本工程安装双孔面板123个，共安装信息模块246个。信息插座模块全部采用五类模块。新设HUB11个，，闭路点67个，分支器、分配器77个，放大器1个，电话部分电话分线座100只。各个子配线第4页共34页第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共34页间至各工作区信息插座由五类非屏双绞线组成。本系统将干线子系统线路延伸到用户工作区，水平UTP线由四层机房出线后，沿电缆桥架在吊顶内敷设，进入房间时，从线槽引出金属软管以埋入方式由墙壁而下到各个信息插座。管理间子系统由四层配线间的配线架组成。里面安装配线模块和跳线槽；用于缆线终端。电话部分：由配线架上跳线接入程序交换机，外部由通讯公司、邮电局引来的通讯电缆经电缆井至四层有线机房。如有电话或微机位置变动或微机、电话点之间相互转换，只需在配线架上通过跳线即可实现。避免了传统布线乱扯线的麻烦，有利于整个网络的科学规划和管理。2、施工依据我们严格按照中国工程建设标准化协会制定的《建筑与建筑群综合布线系统工程施工及验收规范》CECS89：97执行，保证每个信息点电气特性达到国际标准，以使网络稳定的运行在100Mbps上。我们的承诺是免费维护布线系统15年。3、施工组织具体方案1）、电话及综合布线系统施工准备→配管、桥架安装→线缆敷设→信息第5页共34页第4页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共34页插座安装、缆线终端→地板、楼地制作→设备安装、缆线终端→系统测试、维护→竣工验收→维护A、施工准备：施工前应对钢管、桥架、线缆、机柜、机架、配线端子各设备的规格、数量、质量、出厂证明进行检查。电缆应附带完整、严格的电气性能检验报告，并从中任意，抽选10箱线进行抽样测线。B、配管：配管工作与其它强电同期进行。配管时应符合以下要求：a、管道内应无阻挡，管道口应无毛刺。b、布放UTP电缆时，管道的截面利用率应为25％－...
