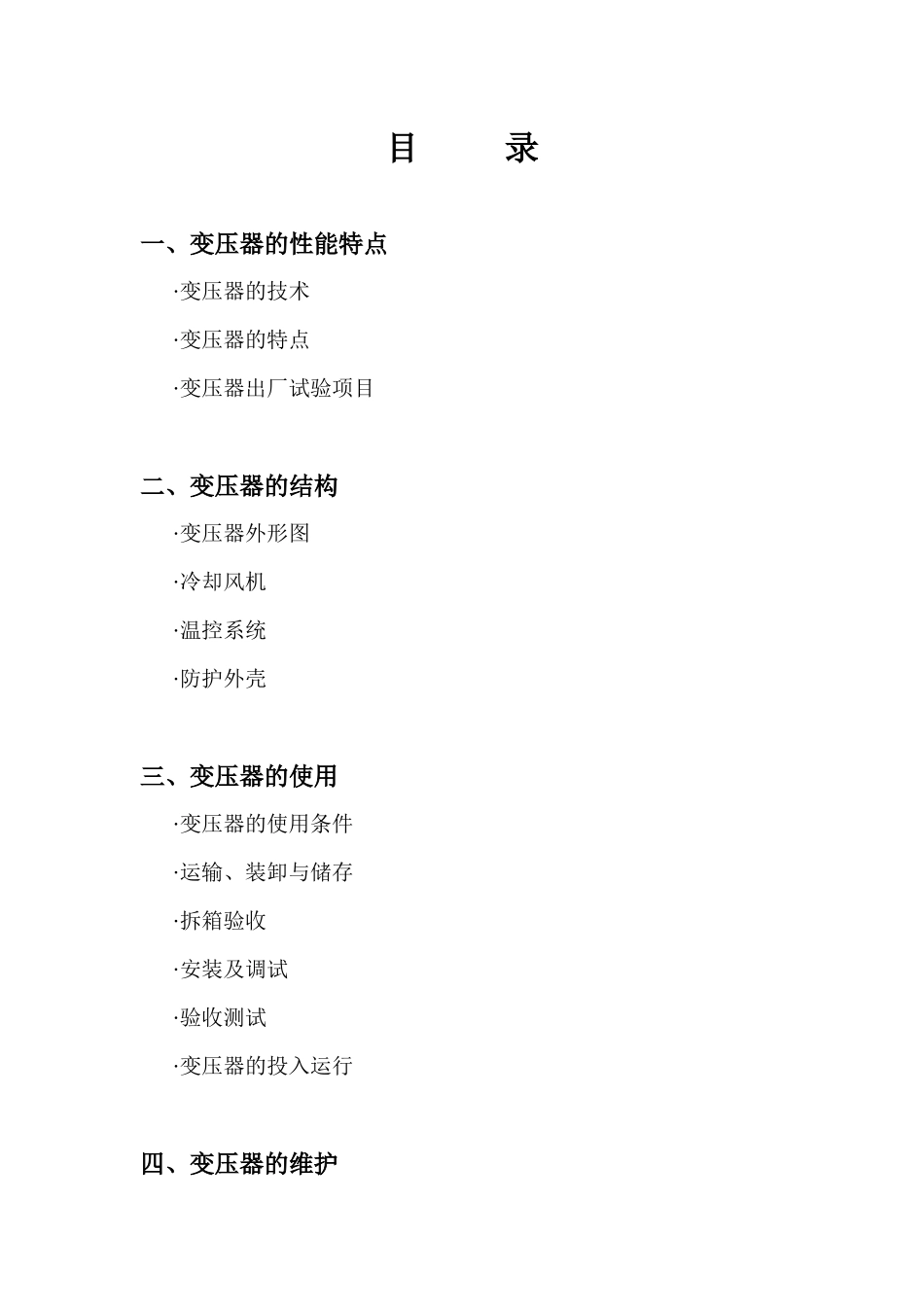

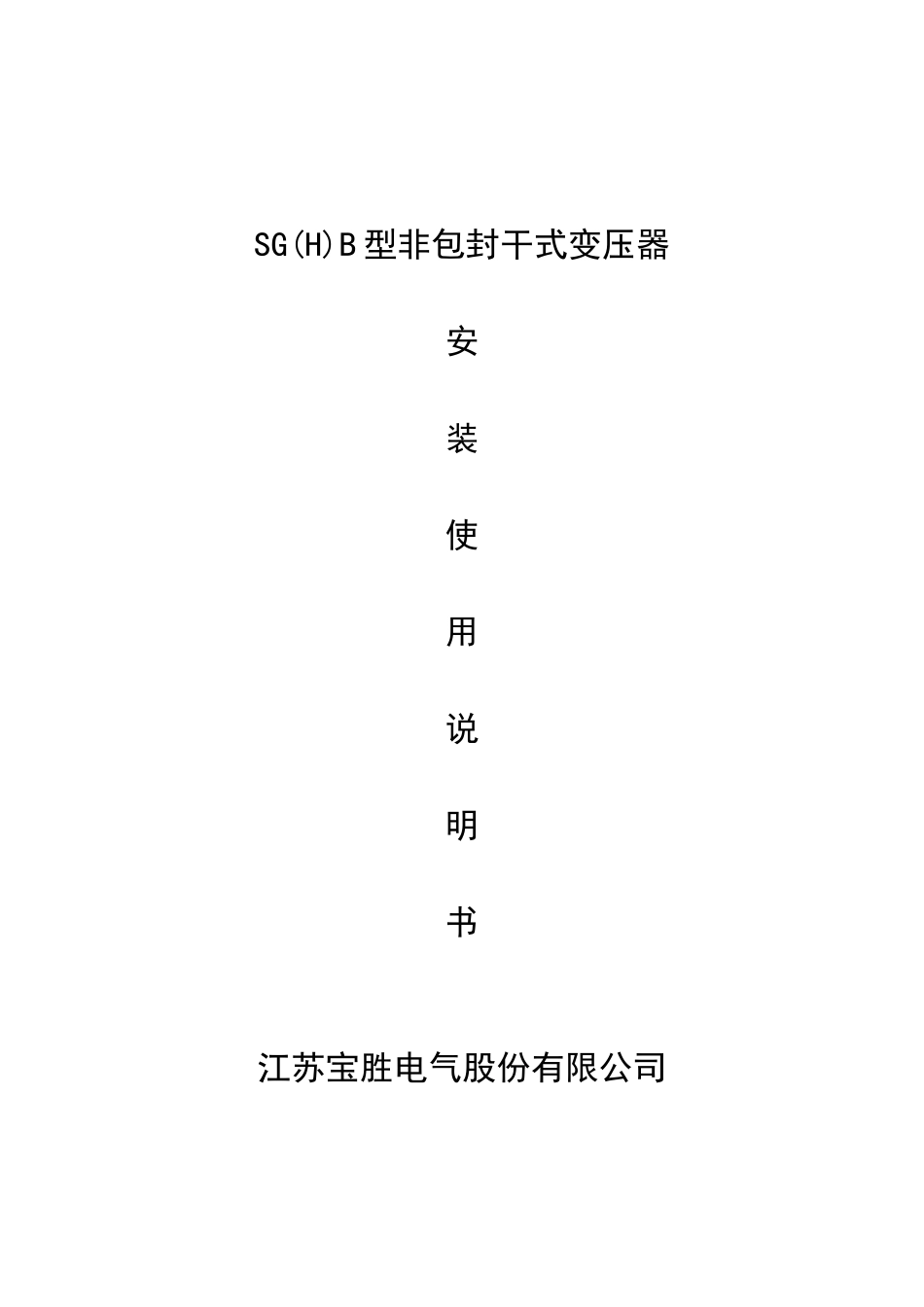

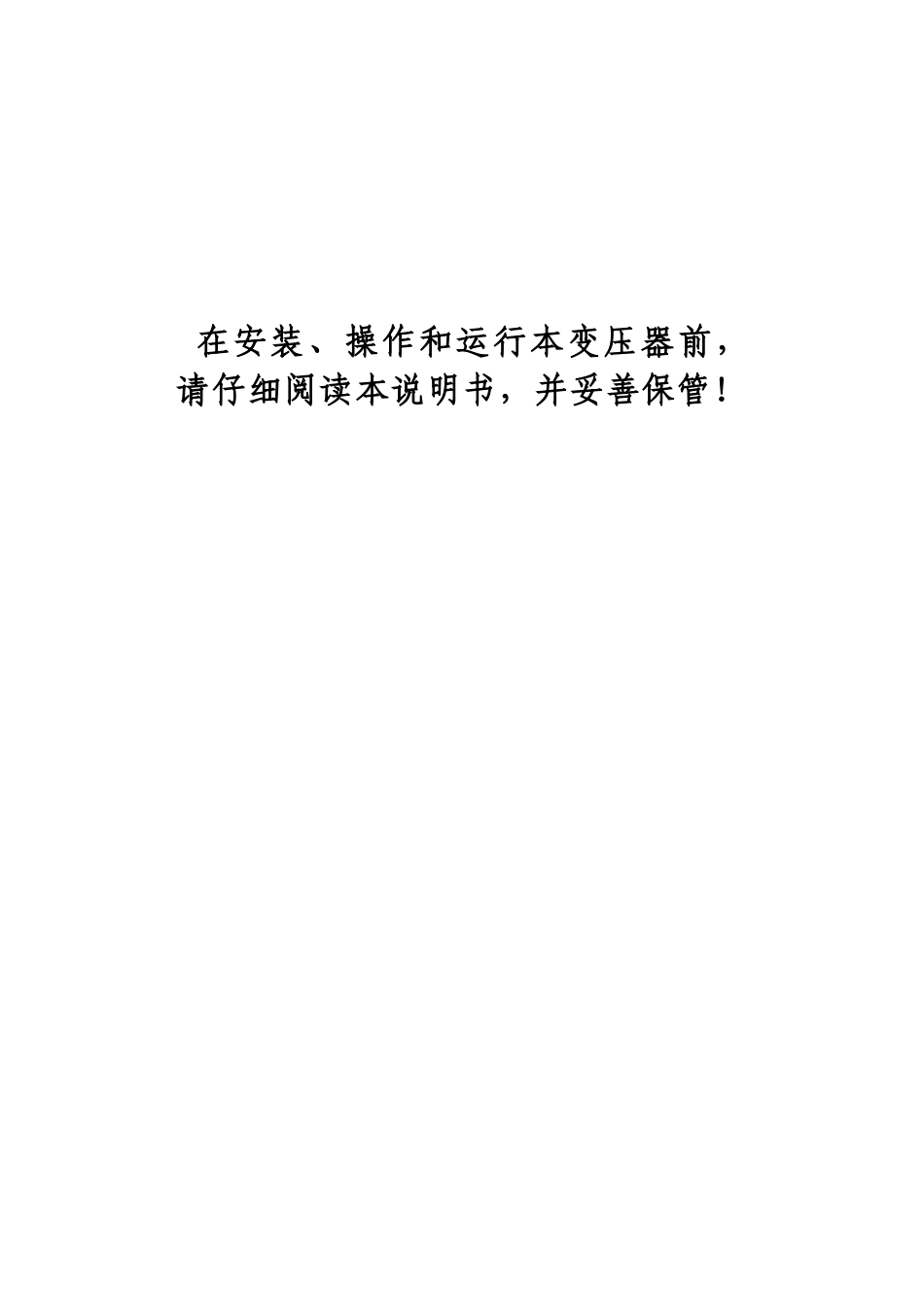

SG(H)B型非包封干式变压器安装使用说明书江苏宝胜电气股份有限公司在安装、操作和运行本变压器前，请仔细阅读本说明书，并妥善保管！目录一、变压器的性能特点·变压器的技术·变压器的特点·变压器出厂试验项目二、变压器的结构·变压器外形图·冷却风机·温控系统·防护外壳三、变压器的使用·变压器的使用条件·运输、装卸与储存·拆箱验收·安装及调试·验收测试·变压器的投入运行四、变压器的维护五、常见变压器的故障第5页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共20页SG(H)B型非包封干式变压器安装使用说明书一、变压器的性能特点·变压器的技术江苏宝胜电气股份有限公司生产的SG(H)B型非包封干式变压器是我公司与沈阳变压器研究所、国家变压器检测中心共同研制开发，德国乔格公司、意大利BP2公司以及瑞士TUBOLY公司的先进设备生产而成的优质产品。产品技术性能指标达到欧洲同类产品的水平，并符合GB6450-1986、IEC726和GB/T10228-1997等标准。·变压器的特点本干式变压器的线圈不是采用环氧树脂浇注或缠绕工艺，而是采用具有高品质的NOMEX®绝缘材料制造的一种非包封型干式变压器。线圈绕组采用NOMEX®绝缘材料，经VPI真空浸渍无溶剂漆，并高温固化。铁心采用优质高导磁率的冷轧硅钢片。该产品具有节能、体积小、重量轻、局放小、承受热冲击性能强、过负载能力大、难燃、防火性能高、自动温控等优点。可广泛应用于输变电系统，机场、地铁、发电厂、冶金、医院、体育场馆、高层建筑、宾馆饭店、商业购物中心、居民密集区、石化、核电、核潜艇等场所。·变压器出厂检测项目a、绝缘电阻测试b、变压器直流电阻试验c、变压器变比试验及矢量校正第6页共20页第5页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共20页d、变压器工频耐压试验e、变压器感应耐压试验f、变压器空载损耗及空载电流试验g、变压器负载及短路阻抗试验h、变压器局部放试验二、变压器的结构·变压器的外形图1—变压器线圈2—变压器夹件3—变压器起吊位置（吊耳）4—变压器轨道5—变压器铁心6—变压器分接7—变压器二次线圈引线8—变压器铁心接地·冷却风机GFDD系列顶吹式干式变压器用横流式冷却风机，主要用于变压器冷却增容，在变压器上配上风机散热后，可增容40~50%运行，从而大大提高变压器的承载能力，并延长了变压器的使用寿命。表1风机选用规格第7页共20页第6页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共20页型号(A、B型)电机参数风量≥(m3/h)噪声≥dB配用变压器容量（kVA）配用台数电压/频率(V/HZ)转速(r/min)功率(w)GFD610-105220/501300457005550~5004GFDD440-120220/5013004075054630~8006GFDD490-120220/50130040850541000~25006·温控系统1、具有三相线包温度的巡回显示和最高相温度显示切换功能。2、可根据设定的开风机温度和关风机温度自动控制风机的开启和关闭，保证干式变压器在正常温度下安全的工作，当三相线圈温度中的最高一相温度超过开风机的设定温度或在手动开风机的情况下，风机会开启。2.1、若变压器采用6台风机，风机开启时，则面板上6个“风机”工作指示灯变为绿色；若变压器采用4台风机，这4台风机须接在电源板的3、4、5、6端，风机开启时，面板上“风机1、2、3、4”4个工作指示灯变为绿色，“风机5、6”指示灯不亮。2.2、若某相风机出现断相故障时，则该相风机工作指示灯变为红色、箱内发出蜂鸣报警信号。3、具有超温报警功能。当三相线包温度中的最高一相温度超温时，温控箱内发出蜂鸣报警、面板上“超温”灯亮，并通过电源板“超温”输出端（10、12端）输出一个开关信号给远距离的控制柜控制声、光报警。第8页共20页第7页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共20页4、具有自动跳闸功能。当三相线包温度中的最高一相温度达到跳闸温度时，温控箱内发出蜂鸣报警，面板上“跳闸”灯亮，并通过电源板“跳闸”输出端（13、14端）输出开关信号，切断电源，保护干式变压器。5、传感器故障时，面板“故障”指示灯会亮,箱内有蜂鸣报警,“故障”...
