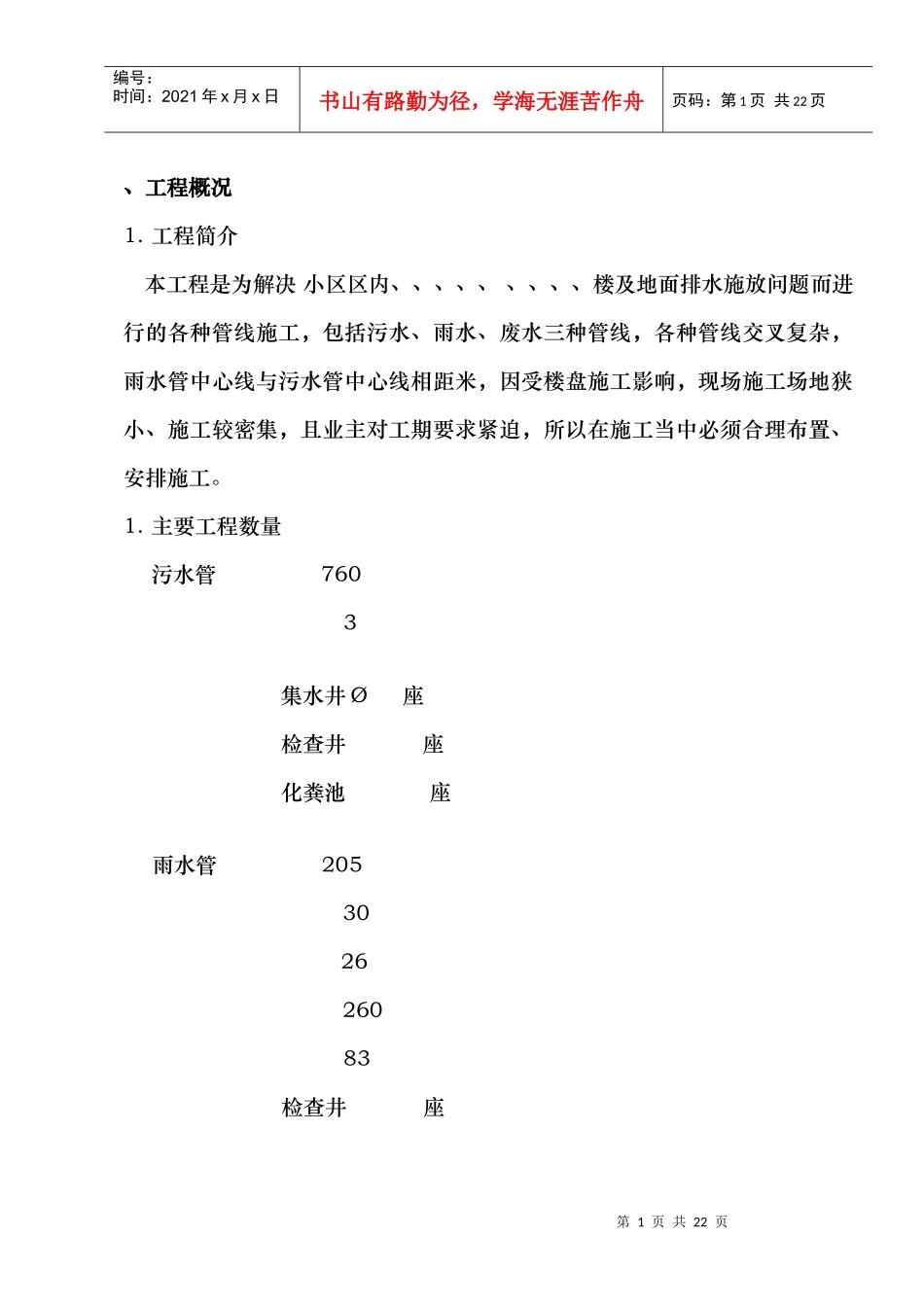

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页、工程概况1.工程简介本工程是为解决小区区内、、、、、、、、、楼及地面排水施放问题而进行的各种管线施工，包括污水、雨水、废水三种管线，各种管线交叉复杂，雨水管中心线与污水管中心线相距米，因受楼盘施工影响，现场施工场地狭小、施工较密集，且业主对工期要求紧迫，所以在施工当中必须合理布置、安排施工。1.主要工程数量污水管7603集水井Ø座检查井座化粪池座雨水管205302626083检查井座第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页2.施工部署施工工期开工日期：年月日竣工日期：年月日施工组织组建工程项目经理部，配备强有力的技术、质量管理人员和专业施工队伍，以保证分工明确，责任到人。按计划统一安排组织，密切协同完成全部工程的施工。项目部组织机构见附图施工阶段划分及进度计划安排2.3.1施工阶段本工程分两施工段组织施工：一段为、、、、、、楼室外雨污水管线施工，另一段为、、、楼室外雨污水管线与楼外道路雨污水管线施工。施工时应根据现场场地合理组织施工。2.3.2进度计划安排一段：挖槽m月日—月日污水管安装m月日—月日污水砌井、闭水、回填m月日—月日挖槽m月日—月日雨水管安装m月日—月日雨水砌井、回填2m月日—月日第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页二段：挖槽m月日—月日污水管安装m月日—月日污水砌井、闭水、回填m月日—月日挖槽m月日—月日雨水管安装m月日—月日雨水砌井、回填m月日—月日主要工、料、机计划根据工程总体部署计划的安排，合理安排工、料、机，运筹资源保障供给，确保工程按计划进行。主要工料机计划见附表施工平面布置拟在楼与楼之间空地处建项目经理部及监理工程师驻地办公室，长米×宽米平方米施工用水拟在施工现场附近水源安装水表借用。施工用电采用三相五线制，电源主干线均采用（**）橡皮钢线架空敷设，主要电气设备保护采用型漏电开关，并采用三级漏电保护装置，加强雨天后的各种电气设备检测，必保用电安全。.施工方法及技术措施管径大于500mm者采用平基稳管法施工，施工程序如下：雨水工程开槽——支平基模板——浇注平基砼——下管——安管——支管座模第4页共22页第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页板——浇注管座砼——抹带接口——砌筑检查井——养护——回填。污水工程开槽——支平基模板——浇注平基砼——下管——安管——支管座模板——浇注管座砼——抹带接口——砌筑检查井——养护——闭水试验——回填。管径小于或等于500mm者采用四合一法施工，施工程序如下：雨水工程开槽——支基础模板————下管浇注基础砼——安管———抹带接口——砌筑检查井——养护——回填。污水工程开槽——支基础模板————下管浇注基础砼——安管———抹带接口——砌筑检查井——养护——闭水试验回填。.测量工作3.1.1施工前要对勘测单位所交导线控制点和水准点进行复测、栓桩，补充施工所需的中线桩、水准点，为施工需要所增加的水准点必须与原水准点闭合。要对中线桩，水准点砌砖墩进行保护。3.1.2精度要求角度测回差<〞,量距（往返丈量）<。高程：引测施工水准点允许误差为±12L½(为公里数)。、管道起点，交点井位及终点相对于附近控制点的定位允许偏差<±10mm。第5页共22页第4页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共22页、在基槽内侧设高程及坡度控制桩，间距不超过10m。、在回填土前测出起，终点、交点、井位坐标及管顶高程其高程允许偏差±3mm。3.1.3施工测量复核，填写复核记录，存档备查。每完成一道工序应复核验收工序高程。竣工时及时约请有关部门进行竣工测量。土方施工3.2.1土方施工采用机械开挖、人工配合的方式进行，在设计槽底以上预留㎜，由人工清挖，以防地基因机械开挖被扰动，机械挖槽过程中跟槽作业人员要及时切削边坡，必要时支撑。3.2.2沟槽上层杂质土全部外弃，下层土方首先考虑尽量堆于沟...
