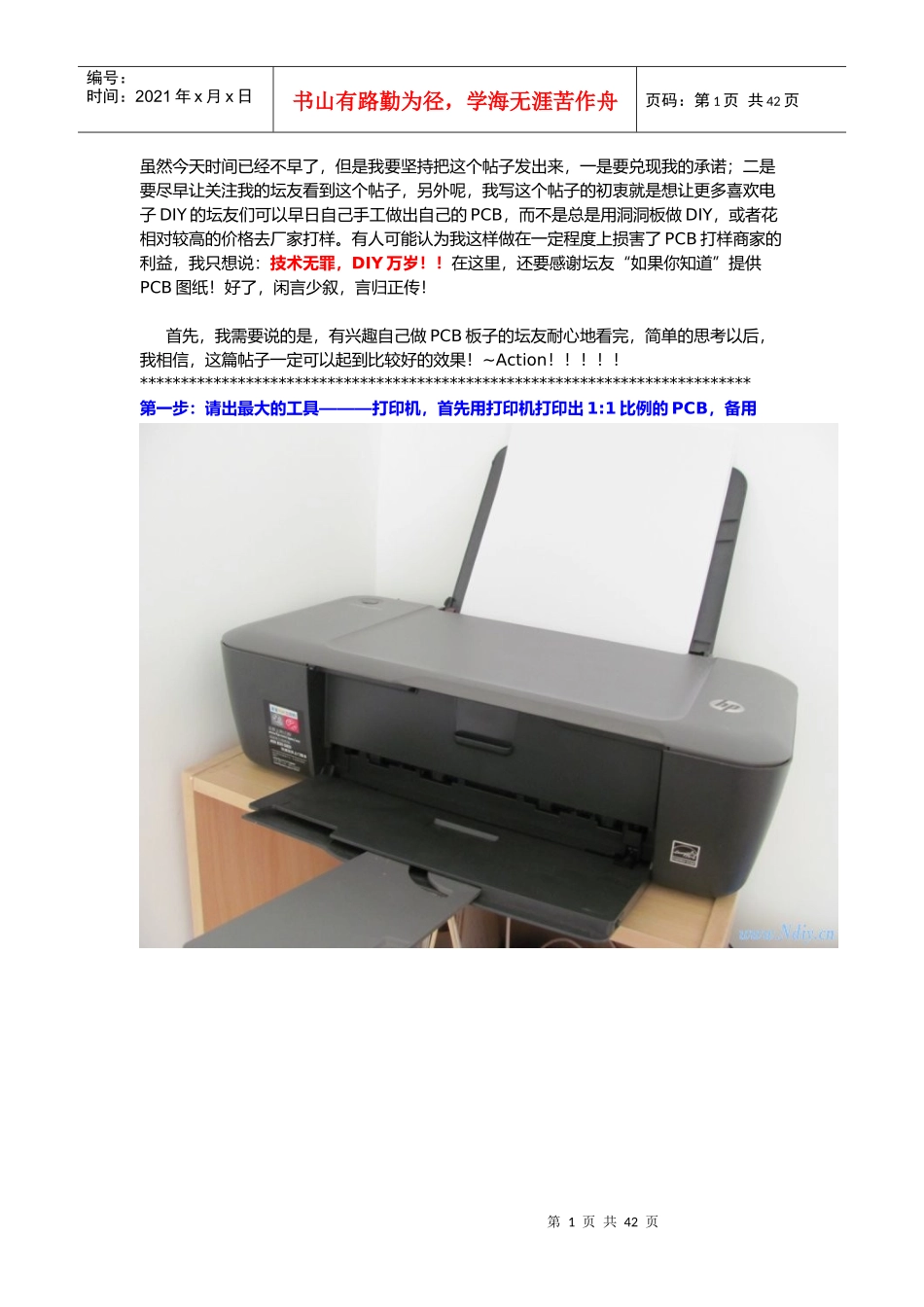

第1页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共42页虽然今天时间已经不早了,但是我要坚持把这个帖子发出来,一是要兑现我的承诺;二是要尽早让关注我的坛友看到这个帖子,另外呢,我写这个帖子的初衷就是想让更多喜欢电子DIY的坛友们可以早日自己手工做出自己的PCB,而不是总是用洞洞板做DIY,或者花相对较高的价格去厂家打样。有人可能认为我这样做在一定程度上损害了PCB打样商家的利益,我只想说:技术无罪,DIY万岁!!在这里,还要感谢坛友“如果你知道”提供PCB图纸!好了,闲言少叙,言归正传!首先,我需要说的是,有兴趣自己做PCB板子的坛友耐心地看完,简单的思考以后,我相信,这篇帖子一定可以起到比较好的效果!~Action!!!!!***************************************************************************第一步:请出最大的工具———打印机,首先用打印机打印出1:1比例的PCB,备用第2页共42页第1页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共42页***************************************************************************第3页共42页第2页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共42页第二步:准备覆铜板,以及钢尺、钩刀;***************************************************************************第4页共42页第3页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共42页第三步:切割覆铜板***************************************************************************第5页共42页第4页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共42页第四步:将切割好的覆铜板放在直角桌沿,掰!***************************************************************************第6页共42页第5页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共42页第五步:比量一下一开始打印的PCB大小,继续修剪覆铜板到合适大小第7页共42页第6页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共42页第8页共42页第7页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第8页共42页好了,覆铜板已经被切割成了合适的大小,如下图***************************************************************************第9页共42页第8页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第9页共42页第六步:将覆铜板的边缘毛刺打磨干净,得到大小适合且没有毛刺的覆铜板第10页共42页第9页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第10页共42页第11页共42页第10页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第11页共42页***************************************************************************第七步:用砂纸打磨覆铜板,直至光亮第12页共42页第11页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第12页共42页***************************************************************************第13页共42页第12页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第13页共42页第八步:用菲林纸反白打印PCB,备用,左侧是线路+元件孔,右侧用作盖蓝油时使用***************************************************************************第14页共42页第13页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第14页共42页第九步:准备贴干膜***************************************************************************第十步:贴干膜,方法类似于贴手机膜,如果不会贴,可以到路边观摩一下贴膜的人,呵第15页共42页第14页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第15页共42页呵!开个玩笑!~~~第16页共42页第15页共42页编号:时间:2021年x月x日书山有路勤为径,学海...
