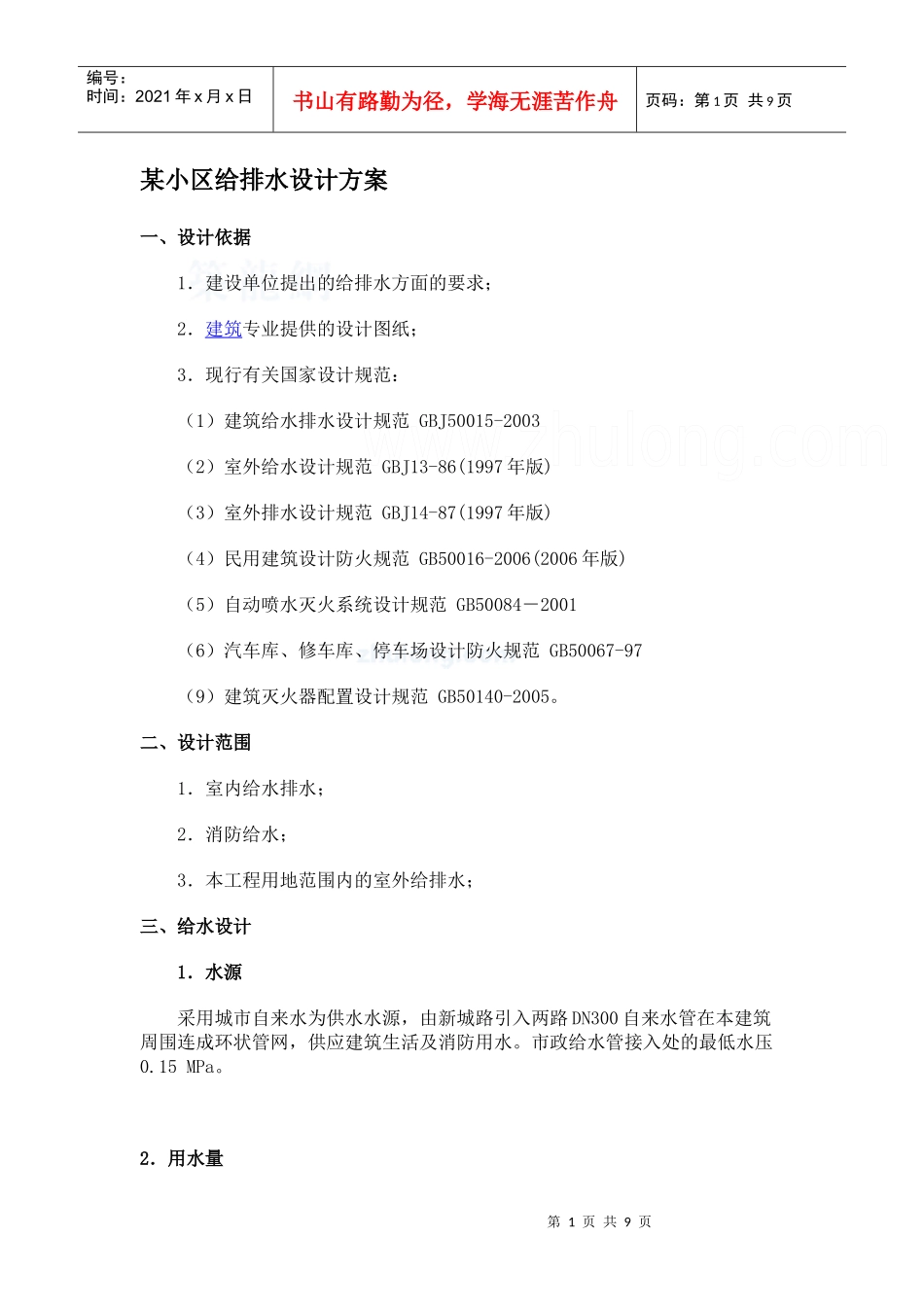

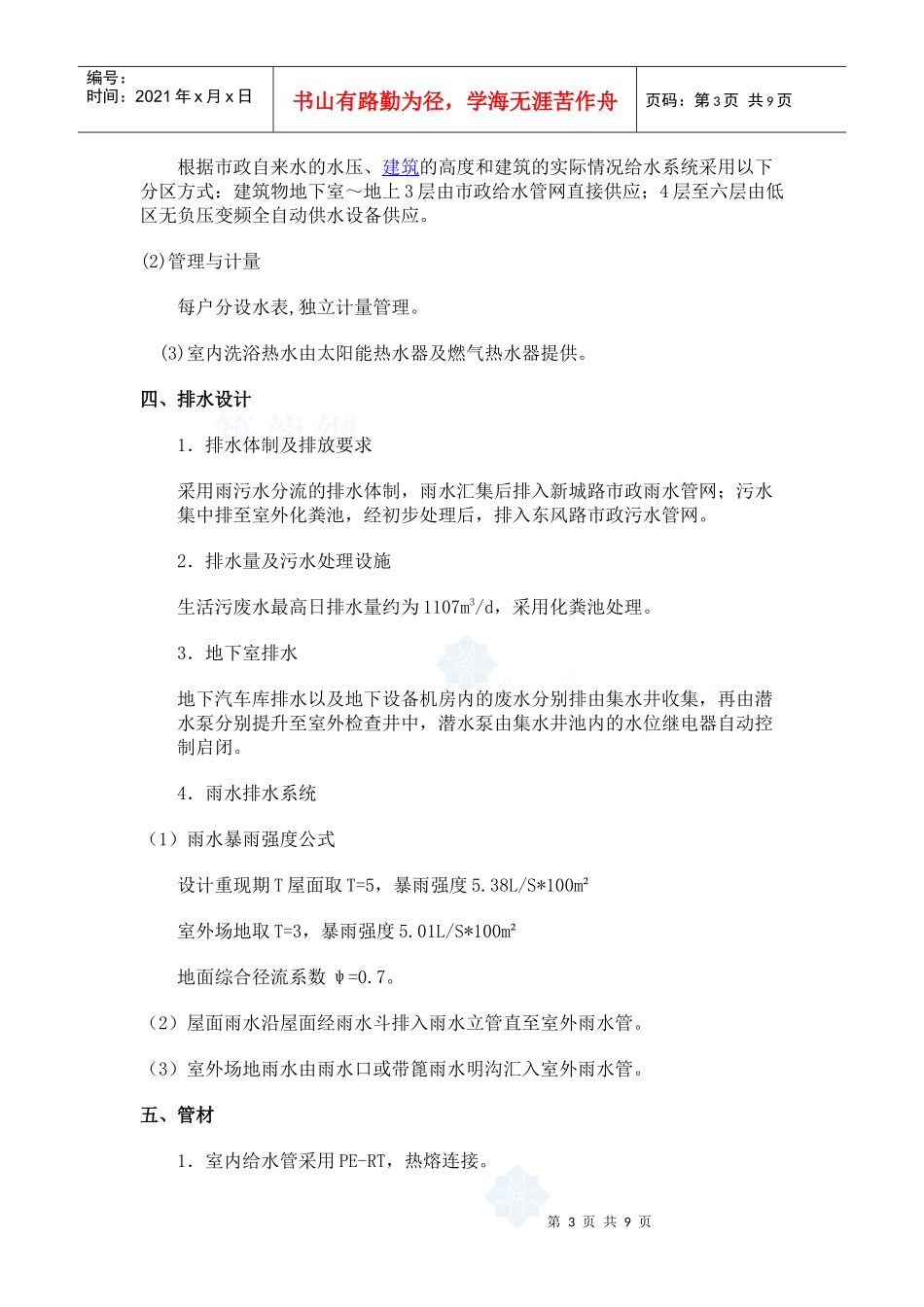

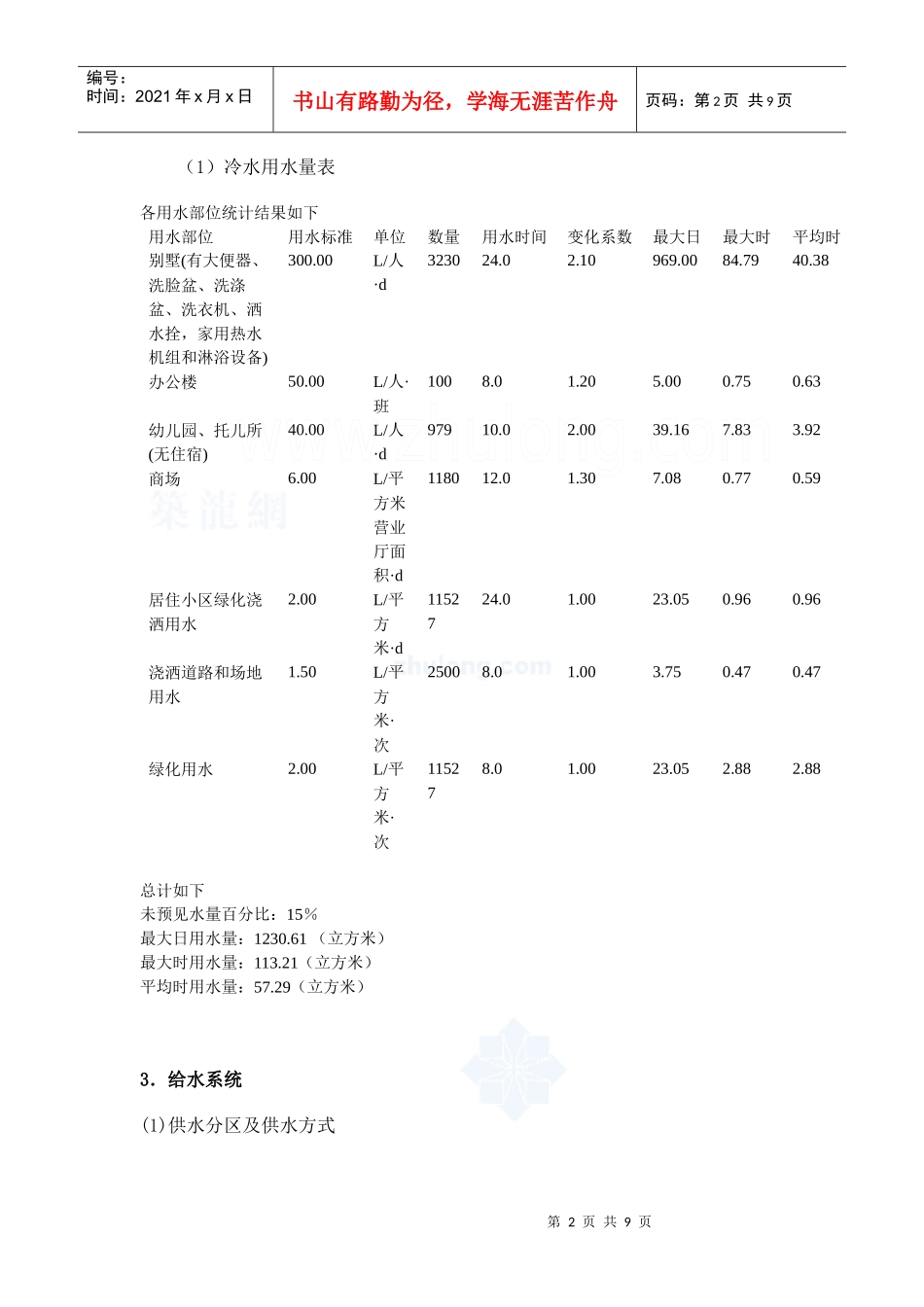

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页某小区给排水设计方案一、设计依据1．建设单位提出的给排水方面的要求；2．建筑专业提供的设计图纸；3．现行有关国家设计规范：（1）建筑给水排水设计规范GBJ50015-2003（2）室外给水设计规范GBJ13-86(1997年版)（3）室外排水设计规范GBJ14-87(1997年版)（4）民用建筑设计防火规范GB50016-2006(2006年版)（5）自动喷水灭火系统设计规范GB50084－2001（6）汽车库、修车库、停车场设计防火规范GB50067-97（9）建筑灭火器配置设计规范GB50140-2005。二、设计范围1．室内给水排水；2．消防给水；3．本工程用地范围内的室外给排水；三、给水设计1．水源采用城市自来水为供水水源，由新城路引入两路DN300自来水管在本建筑周围连成环状管网，供应建筑生活及消防用水。市政给水管接入处的最低水压0.15MPa。2．用水量第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页（1）冷水用水量表各用水部位统计结果如下用水部位用水标准单位数量用水时间变化系数最大日最大时平均时别墅(有大便器、洗脸盆、洗涤盆、洗衣机、洒水拴，家用热水机组和淋浴设备)300.00L/人·d323024.02.10969.0084.7940.38办公楼50.00L/人·班1008.01.205.000.750.63幼儿园、托儿所(无住宿)40.00L/人·d97910.02.0039.167.833.92商场6.00L/平方米营业厅面积·d118012.01.307.080.770.59居住小区绿化浇洒用水2.00L/平方米·d1152724.01.0023.050.960.96浇洒道路和场地用水1.50L/平方米·次25008.01.003.750.470.47绿化用水2.00L/平方米·次115278.01.0023.052.882.88总计如下未预见水量百分比：15％最大日用水量：1230.61（立方米）最大时用水量：113.21（立方米）平均时用水量：57.29（立方米）3．给水系统(1)供水分区及供水方式第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页根据市政自来水的水压、建筑的高度和建筑的实际情况给水系统采用以下分区方式：建筑物地下室～地上3层由市政给水管网直接供应；4层至六层由低区无负压变频全自动供水设备供应。(2)管理与计量每户分设水表,独立计量管理。(3)室内洗浴热水由太阳能热水器及燃气热水器提供。四、排水设计1．排水体制及排放要求采用雨污水分流的排水体制，雨水汇集后排入新城路市政雨水管网；污水集中排至室外化粪池，经初步处理后，排入东风路市政污水管网。2．排水量及污水处理设施生活污废水最高日排水量约为1107m3/d，采用化粪池处理。3．地下室排水地下汽车库排水以及地下设备机房内的废水分别排由集水井收集，再由潜水泵分别提升至室外检查井中，潜水泵由集水井池内的水位继电器自动控制启闭。4．雨水排水系统（1）雨水暴雨强度公式设计重现期T屋面取T=5，暴雨强度5.38L/S*100m²室外场地取T=3，暴雨强度5.01L/S*100m²地面综合径流系数ψ=0.7。（2）屋面雨水沿屋面经雨水斗排入雨水立管直至室外雨水管。（3）室外场地雨水由雨水口或带篦雨水明沟汇入室外雨水管。五、管材1．室内给水管采用PE-RT，热熔连接。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页2．室外给水管采用球墨铸铁给水管，橡胶密封圈连接。3．室内雨污废水管采用UPVC排水塑料管，专用胶接口。4．室外雨污水管采用双壁波纹塑料排水管，承插接口弹性密封圈连接。六、给排水主要设备表序号名称型号及规格单位数量备注1污水池套72低区无负压变频全自动供水设备变频泵：CR32-4-2型，Q=48m3/h,H=61m,N=7.5kW流量补偿器：LBQ0.8*1.2台2一用一备345667高区无负压变频全自动供水设备变频泵：CR15-6型，Q=30m3/h,H=71m,N=5.5kW流量补偿器：LBQ0.8*1.8台2一用一备8潜水排污泵50QW15-22-2.2Q=15m3/hH=22m,N=2.2kW台10地下室集水井排水（各一用一备）9潜水排污泵50QW15-22-2.2Q=15m3/hH=22m,N=2.2kW台2泵房集水井排水（一用一备）10潜水排污泵80QW40-15-4Q=40m3/h，H=15m,N=4kW台消防电梯排水坑（一用一备）消防给水部分1.系统设置本工程设置以下灭火系统：1﹑室内外消火栓消...
