泉州农校电子电工模拟试卷AVIP专享VIP免费

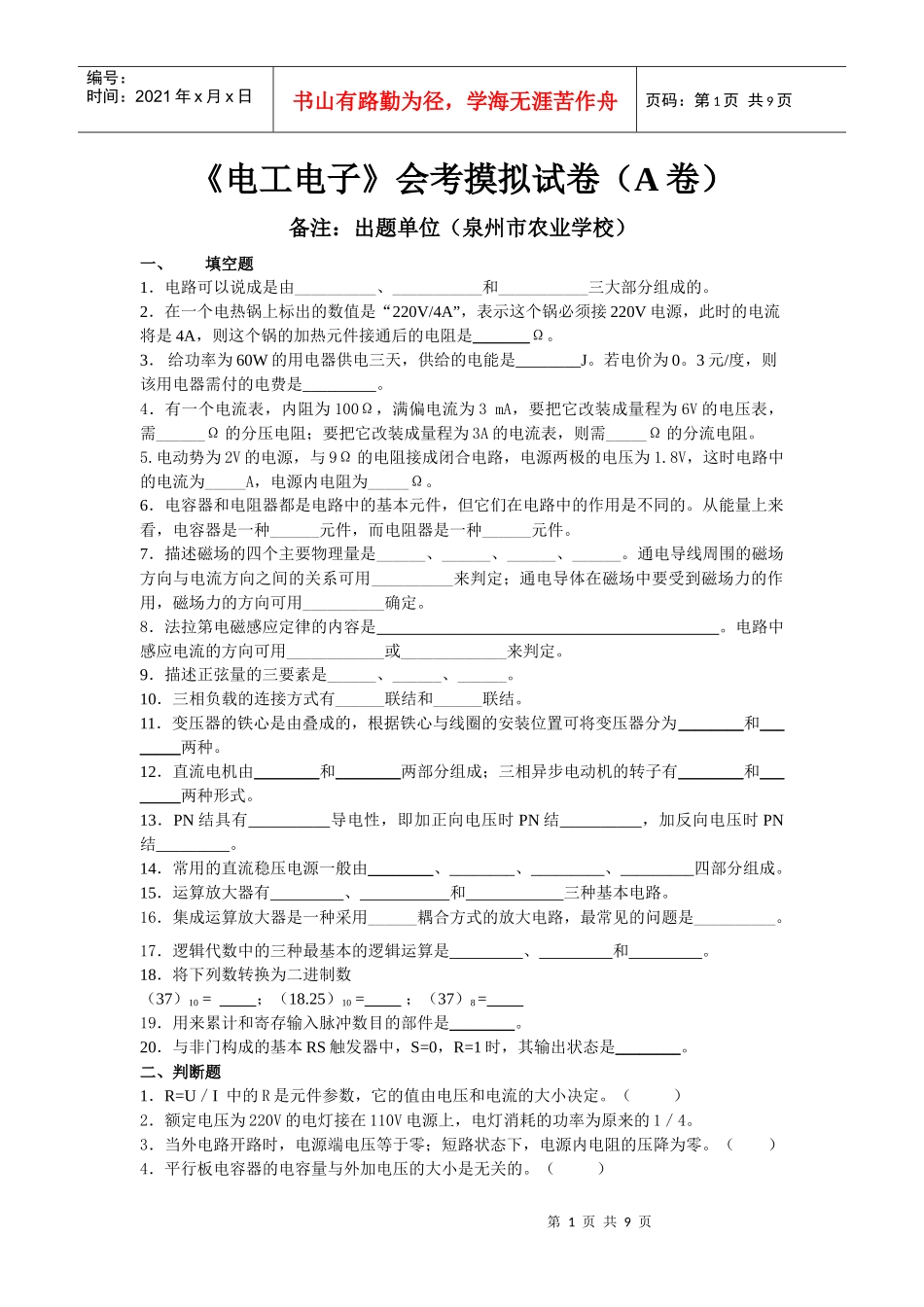

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页《电工电子》会考摸拟试卷（A卷）备注：出题单位（泉州市农业学校）一、填空题1．电路可以说成是由__________、___________和___________三大部分组成的。2．在一个电热锅上标出的数值是“220V/4A”，表示这个锅必须接220V电源，此时的电流将是4A，则这个锅的加热元件接通后的电阻是_______Ω。3．给功率为60W的用电器供电三天，供给的电能是________J。若电价为0。3元/度，则该用电器需付的电费是_________。4．有一个电流表，内阻为100Ω，满偏电流为3mA，要把它改装成量程为6V的电压表，需______Ω的分压电阻；要把它改装成量程为3A的电流表，则需_____Ω的分流电阻。5.电动势为2V的电源，与9Ω的电阻接成闭合电路，电源两极的电压为1.8V，这时电路中的电流为_____A，电源内电阻为_____Ω。6．电容器和电阻器都是电路中的基本元件，但它们在电路中的作用是不同的。从能量上来看，电容器是一种______元件，而电阻器是一种______元件。7．描述磁场的四个主要物理量是______、______、______、______。通电导线周围的磁场方向与电流方向之间的关系可用__________来判定；通电导体在磁场中要受到磁场力的作用，磁场力的方向可用__________确定。8．法拉第电磁感应定律的内容是__________________________________________。电路中感应电流的方向可用____________或_____________来判定。9．描述正弦量的三要素是______、______、______。10．三相负载的连接方式有______联结和______联结。11．变压器的铁心是由叠成的，根据铁心与线圈的安装位置可将变压器分为________和________两种。12．直流电机由________和________两部分组成；三相异步电动机的转子有________和________两种形式。13．PN结具有__________导电性，即加正向电压时PN结__________，加反向电压时PN结_________。14．常用的直流稳压电源一般由________、________、_________、_________四部分组成。15．运算放大器有、和三种基本电路。16．集成运算放大器是一种采用______耦合方式的放大电路，最常见的问题是__________。17．逻辑代数中的三种最基本的逻辑运算是、和。18．将下列数转换为二进制数（37）10=；（18.25）10=；（37）8=19．用来累计和寄存输入脉冲数目的部件是________。20．与非门构成的基本RS触发器中，S=0，R=1时，其输出状态是________。二、判断题1．R=U／I中的R是元件参数，它的值由电压和电流的大小决定。（）2．额定电压为220V的电灯接在110V电源上，电灯消耗的功率为原来的1／4。3．当外电路开路时，电源端电压等于零；短路状态下，电源内电阻的压降为零。（）4．平行板电容器的电容量与外加电压的大小是无关的。（）第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页5．两根靠得很近的平行直导线，若通以相同方向的电流，则它们互相吸引。（）6．自感电动势的大小与线圈本身的电流变化率成正比。（）7．正弦交流电的相位，可以决定正弦交流电在变化过程中瞬时值的大小和相位。（）8．一台三相电动机，每个绕组的额定电压是220V，三相电源的线电压是380V，则这台电动机的绕组应作星形联接。（）9．用万用表R×100的鸥姆挡测量一只晶体管，当基极判定后用黑表棒接到基极，红表棒分别和另外两个极相接，若测得的两个阻值都很小，说明该管为PNP型晶体管。（）10．放大器的放大作用是针对电流或电压变化量而言的，其放大倍数是输出信号与输入信号的变化量之比。（）11．移位寄存器每输入一个时钟脉冲，电路中只有一个触发器翻转。（）12．由三个开关并联起来控制一个电灯，电灯亮与不亮同三个开关的闭合或断开之间的关系属于与的逻辑关系。（）13．放大器的静态工作点一经设定后，不会受外界因素影响。（）14．因为N型半导体中的自由电子多于空穴，P型半导体中的空穴多于自由电子，所以，N型半导体带负电，P型半导体带正电。（）15．计数器、寄存器都是组合门电路。（）三、单项选择题1．某礼堂有40盏电灯,每个灯泡的功率为100W,问全部灯泡亮2小时,消耗的电能为___...
