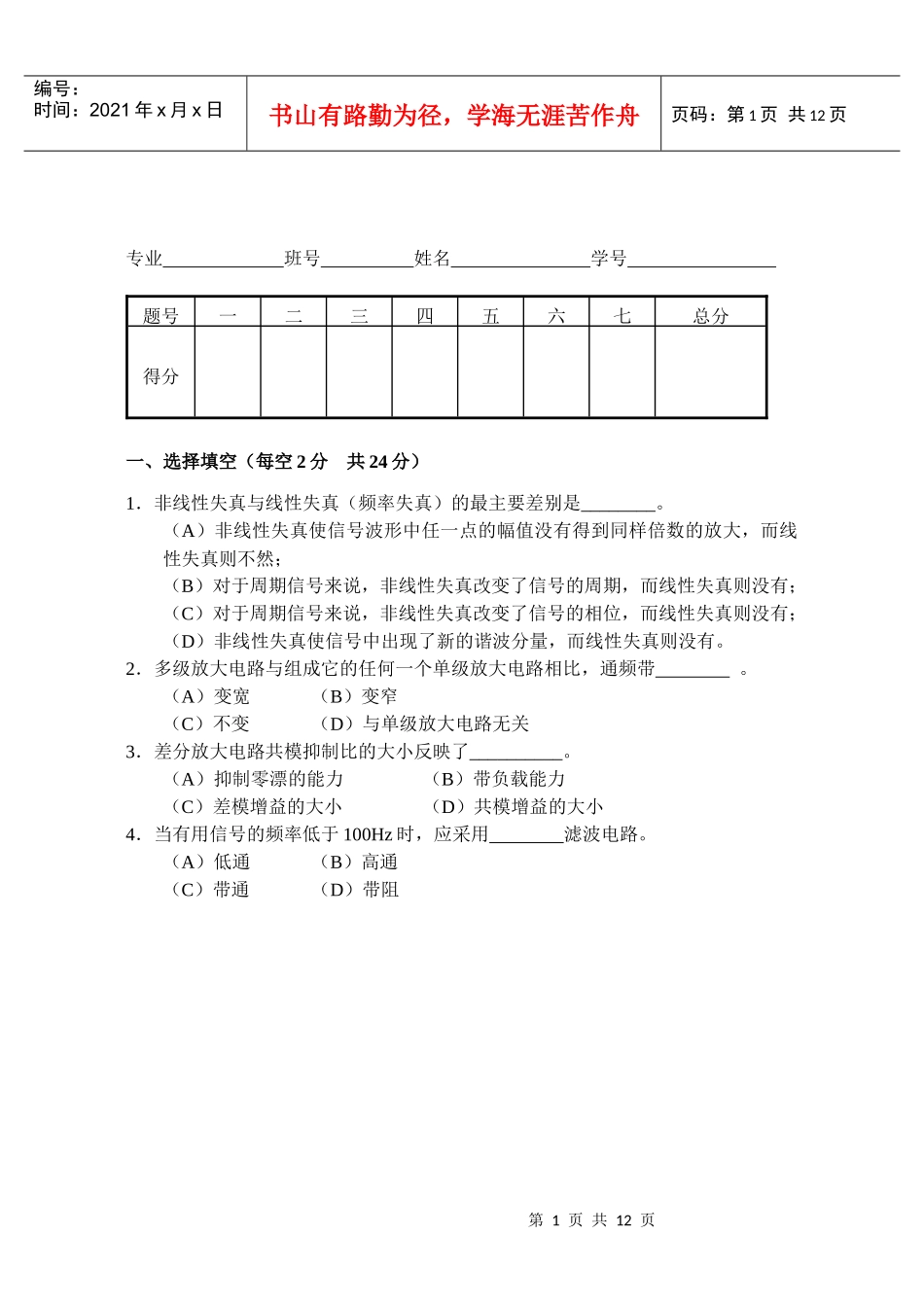

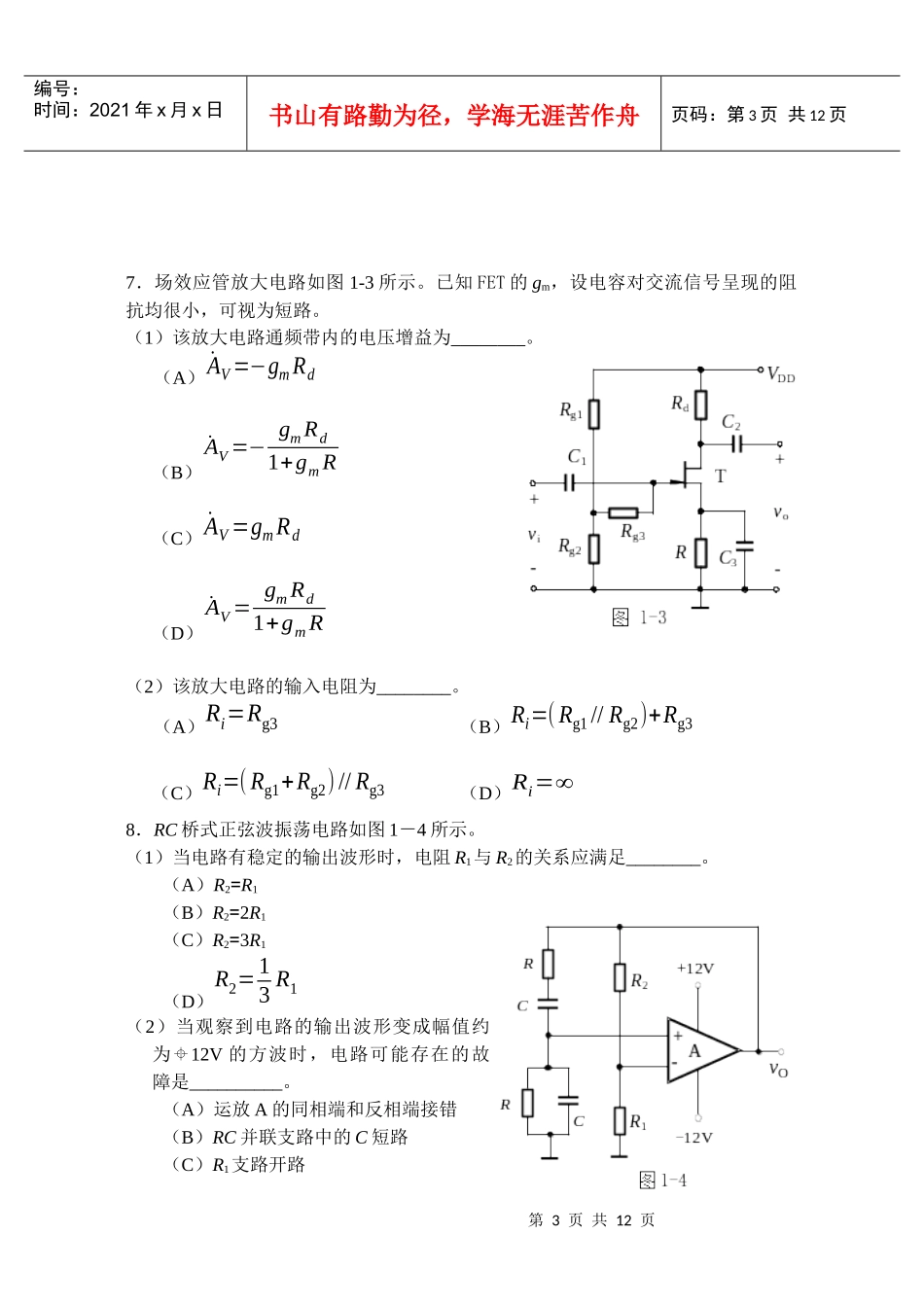

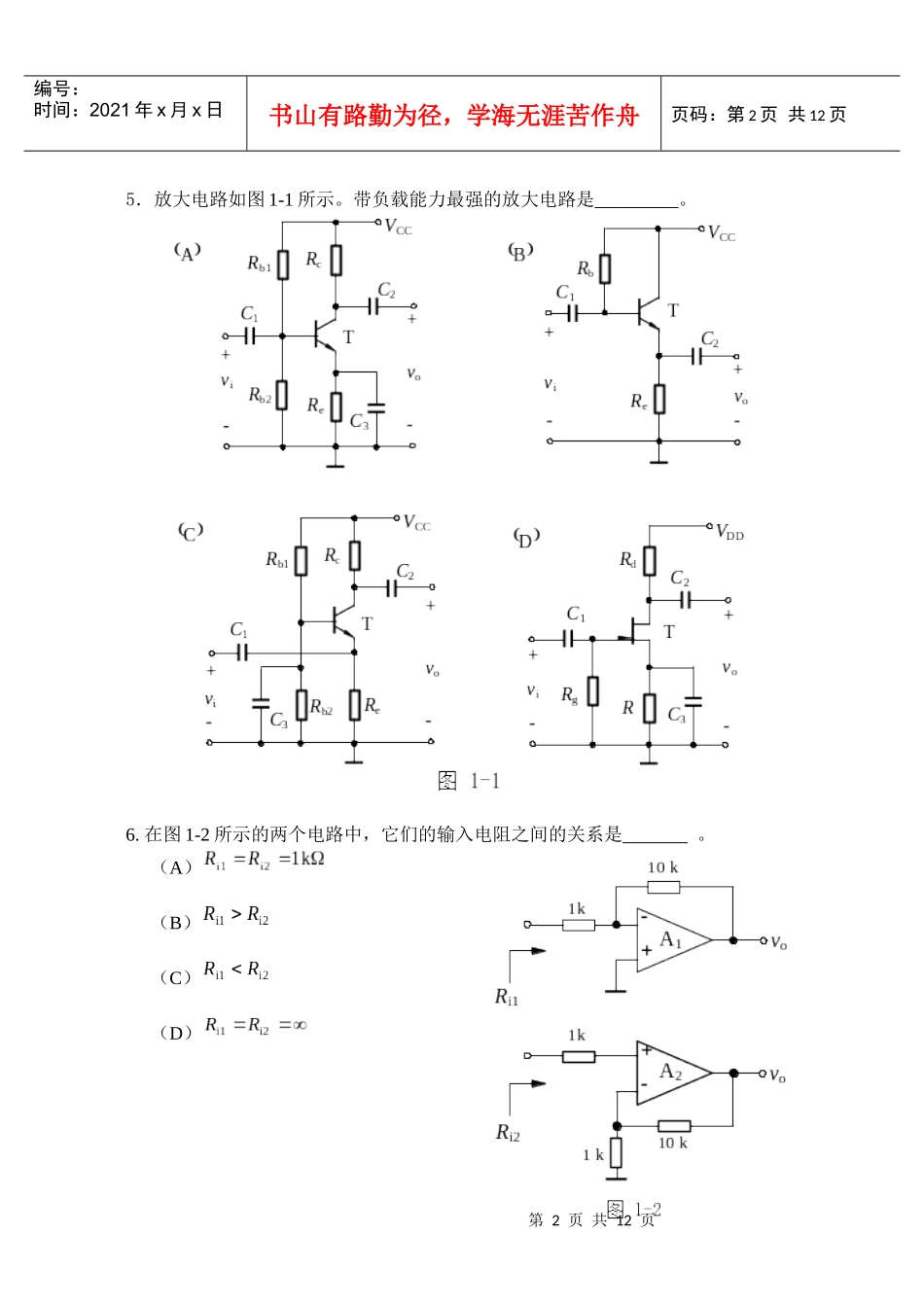

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页专业班号姓名学号题号一二三四五六七总分得分一、选择填空（每空2分共24分）1．非线性失真与线性失真（频率失真）的最主要差别是________。（A）非线性失真使信号波形中任一点的幅值没有得到同样倍数的放大，而线性失真则不然；（B）对于周期信号来说，非线性失真改变了信号的周期，而线性失真则没有；（C）对于周期信号来说，非线性失真改变了信号的相位，而线性失真则没有；（D）非线性失真使信号中出现了新的谐波分量，而线性失真则没有。2．多级放大电路与组成它的任何一个单级放大电路相比，通频带。（A）变宽（B）变窄（C）不变（D）与单级放大电路无关3．差分放大电路共模抑制比的大小反映了__________。（A）抑制零漂的能力（B）带负载能力（C）差模增益的大小（D）共模增益的大小4．当有用信号的频率低于100Hz时，应采用滤波电路。（A）低通（B）高通（C）带通（D）带阻第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页5．放大电路如图1-1所示。带负载能力最强的放大电路是_________。6.在图1-2所示的两个电路中，它们的输入电阻之间的关系是。（A）（B）（C）（D）第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页7．场效应管放大电路如图1-3所示。已知FET的gm，设电容对交流信号呈现的阻抗均很小，可视为短路。（1）该放大电路通频带内的电压增益为________。（A）˙AV=−gmRd（B）˙AV=−gmRd1+gmR（C）˙AV=gmRd（D）˙AV=gmRd1+gmR（2）该放大电路的输入电阻为________。（A）Ri=Rg3（B）Ri=(Rg1//Rg2)+Rg3（C）Ri=(Rg1+Rg2)//Rg3（D）Ri=∞8．RC桥式正弦波振荡电路如图1－4所示。（1）当电路有稳定的输出波形时，电阻R1与R2的关系应满足________。（A）R2=R1（B）R2=2R1（C）R2=3R1（D）R2=13R1（2）当观察到电路的输出波形变成幅值约为12V的方波时，电路可能存在的故障是__________。（A）运放A的同相端和反相端接错（B）RC并联支路中的C短路（C）R1支路开路第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页（D）R2支路开路9．差分式放大电路如图1-5所示。（1）静态电流Ic4约为________。（忽略VBE）（A）2mA（B）1mA（C）0.5mA（D）0（2）假设双端输出时的差模电压增益为10倍，共模增益很小可忽略不计。已知vI的波形如图1-6所示，在如下各输出波形中只有________波形是正确的。第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页二、（22分）两级放大电路如图2所示。已知BJT的1=2=100，VBE1=0.7V，rbe2=1.6k。设电容对交流信号呈现的阻抗均很小，可视为短路。（1）两级放大电路各是什么组态？（共射、共基、共集）（2）估算第一级放大电路的静态工作点；（3）画出整个放大电路简化的H参数小信号等效电路；（4）求出BJT小信号模型的动态参数rbe1；（5）计算放大电路通带内的电压增益AV1=vo1/vi，AV2=vo/vo1和AV=vo/vi；（6）求出这个放大电路的输入电阻Ri和输出电阻Ro。第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页三、（11分）电路如图3所示。试分析：（1）D1和D2构成的电路有什么作用？（2）希望在不增加其它任何元器件情况下，通过图中反馈电阻Rf引入负反馈，以稳定输出电压vO。试画出反馈通路的连线，并说明该反馈是什么组态；（3）假设引入的负反馈为深度负反馈，T1、T2的饱和管压降（VCES）为3V。当电路输入幅值为300mV的正弦波信号时，若要求负载电阻RL上得到最大不失真输出电压，反馈电阻Rf应取多大？此时负载获得的功率有多大？第7页共12页第6页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共12页第8页共12页第7页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共12页四、（14分）1．放大电路如图4-1所示，设运算A是理想的，其输出饱和压降可...
