机械制造工艺学课程设计说明书VIP免费

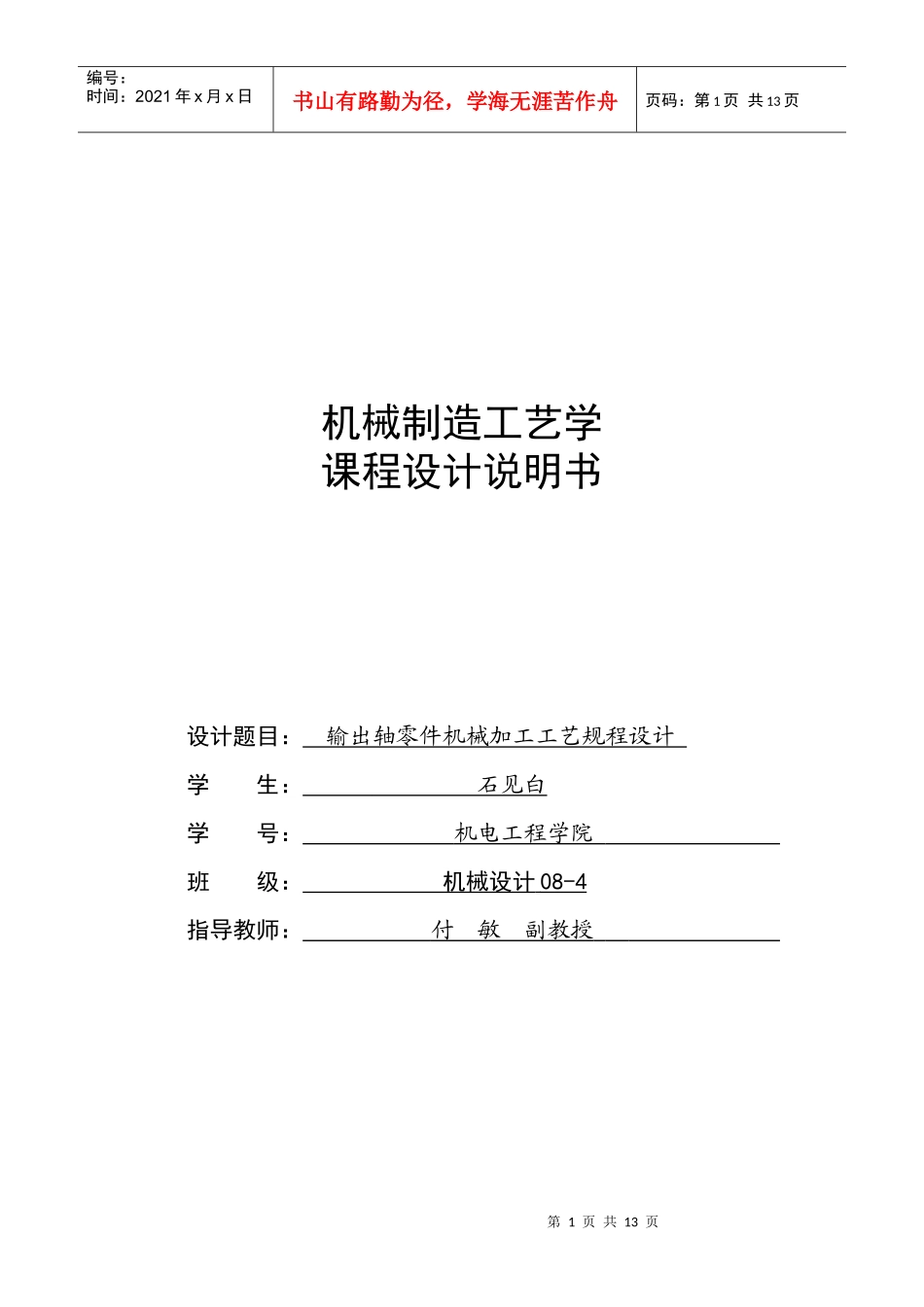

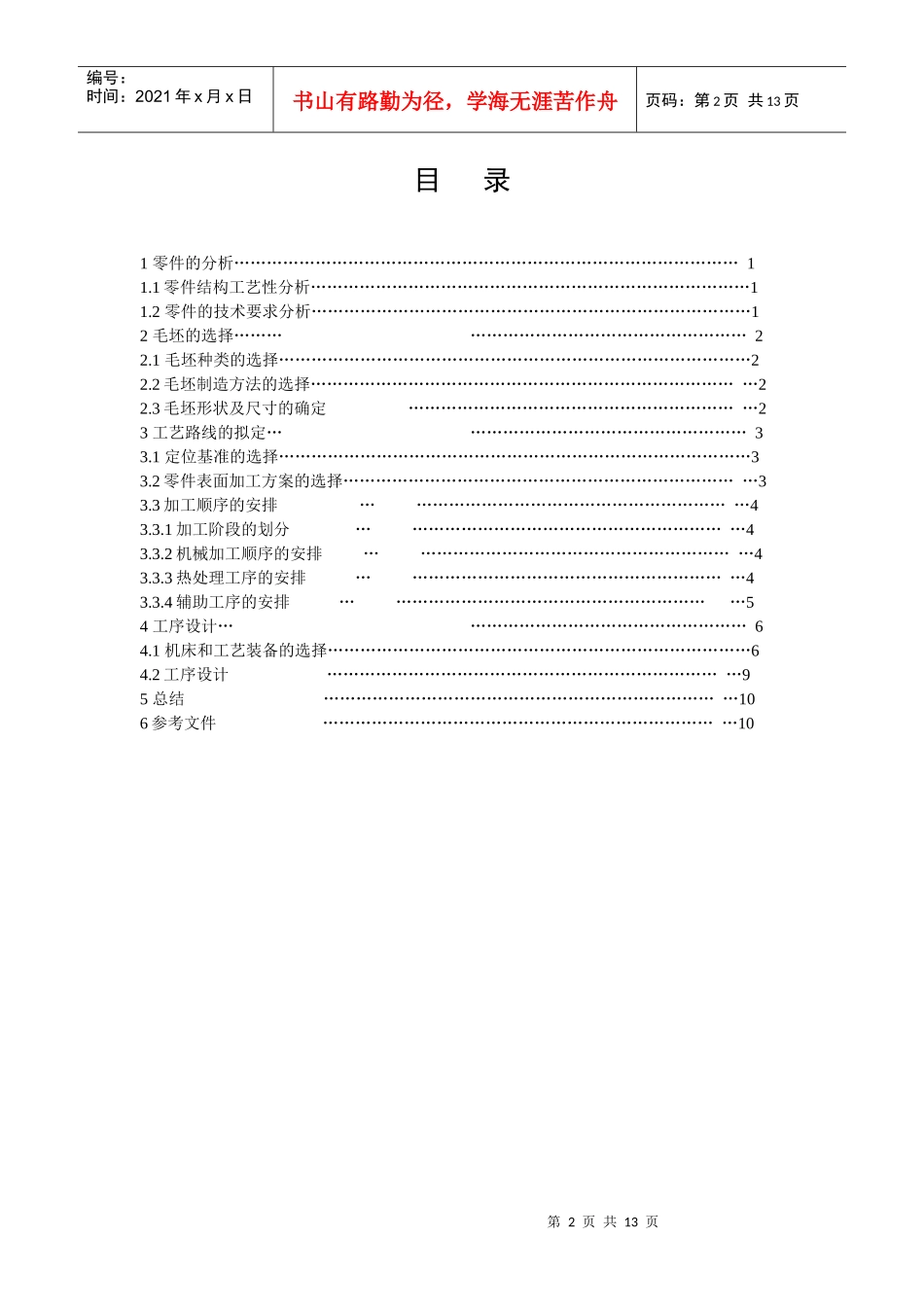

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页机械制造工艺学课程设计说明书设计题目：输出轴零件机械加工工艺规程设计学生：石见白学号：机电工程学院班级：机械设计08-4指导教师：付敏副教授第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页目录1零件的分析…………………………………………………………………………………11.1零件结构工艺性分析………………………………………………………………………11.2零件的技术要求分析………………………………………………………………………12毛坯的选择……………………………………………………22.1毛坯种类的选择……………………………………………………………………………22.2毛坯制造方法的选择………………………………………………………………………22.3毛坯形状及尺寸的确定………………………………………………………23工艺路线的拟定………………………………………………33.1定位基准的选择……………………………………………………………………………33.2零件表面加工方案的选择…………………………………………………………………33.3加工顺序的安排………………………………………………………43.3.1加工阶段的划分………………………………………………………43.3.2机械加工顺序的安排………………………………………………………43.3.3热处理工序的安排………………………………………………………43.3.4辅助工序的安排………………………………………………………54工序设计………………………………………………64.1机床和工艺装备的选择……………………………………………………………………64.2工序设计…………………………………………………………………95总结…………………………………………………………………106参考文件…………………………………………………………………10第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页1.零件的分析。1.1零件结构工艺性分析。从零件图上看，该零件是典型的轴类零件，结构比较简单，其主要加工的面有φ55、φ60、φ65、φ75φ176的外圆柱面，φ50、φ80、φ104的内圆柱面，10个φ20的通孔，2个φ8的斜孔，及1个键槽。图中所给的尺寸精度较高，大部分是IT7级；粗糙度方面：φ80内圆柱面、轴两端面、键槽两侧面、及φ20内圆柱表面均为Ra2.5um；φ55、φ60、φ65、φ75外圆柱面为Ra1.25um，其余均为Ra20um。位置精度要求较严格：φ55、φ60的外圆柱面及φ80的内圆柱面对φ75、φ65外圆轴线的圆跳动量为0.04mm；φ25孔的轴线对φ75、φ65外圆轴线的位置精度为φ0.05mm；键槽对φ55外圆轴线的对称度为0.08mm。零件图第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页1.2零件的技术要求分析零件需要调质处理到217~255HB，保持均匀。2、毛坯的选择。2.1毛坯种类的选择根据零件的形状、材料分析，材料为45号钢轴类零件，适合型材或锻件，但从经济方面着想，如用型材棒料加工余量太大，这样浪费材料，也增加机床、刀具等的损耗；而且从零件的用途分析，输出轴将传递较大的扭矩，性能要求高，而锻件具有较高的抗拉抗弯和抗扭强度，冲击韧性大，故综合考虑选用锻件。2.2毛坯制造方法的选择分析零件可知，轴为阶梯轴，有一段斜度，从生产类型来看为中批生产，因此综合考虑毛坯选用模锻的方法锻造。2.3毛坯形状及尺寸的确定根据该零件的加工精度要求和个表面的加工方法确定毛胚的加工余量和尺寸。查机械制造工艺学课本表2.10和表2.11。零件的毛胚尺寸如下：主要面尺寸零件尺寸（mm）总余量(mm)毛胚尺寸(mm)圆柱尺寸φ1764φ180圆柱尺寸φ1164φ120阶梯圆柱尺寸φ5515φ70阶梯圆柱尺寸φ6010φ70阶梯圆柱尺寸φ655φ70阶梯圆柱尺寸φ705φ80零件长度尺寸2446250毛胚图如下：第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页3、工...
