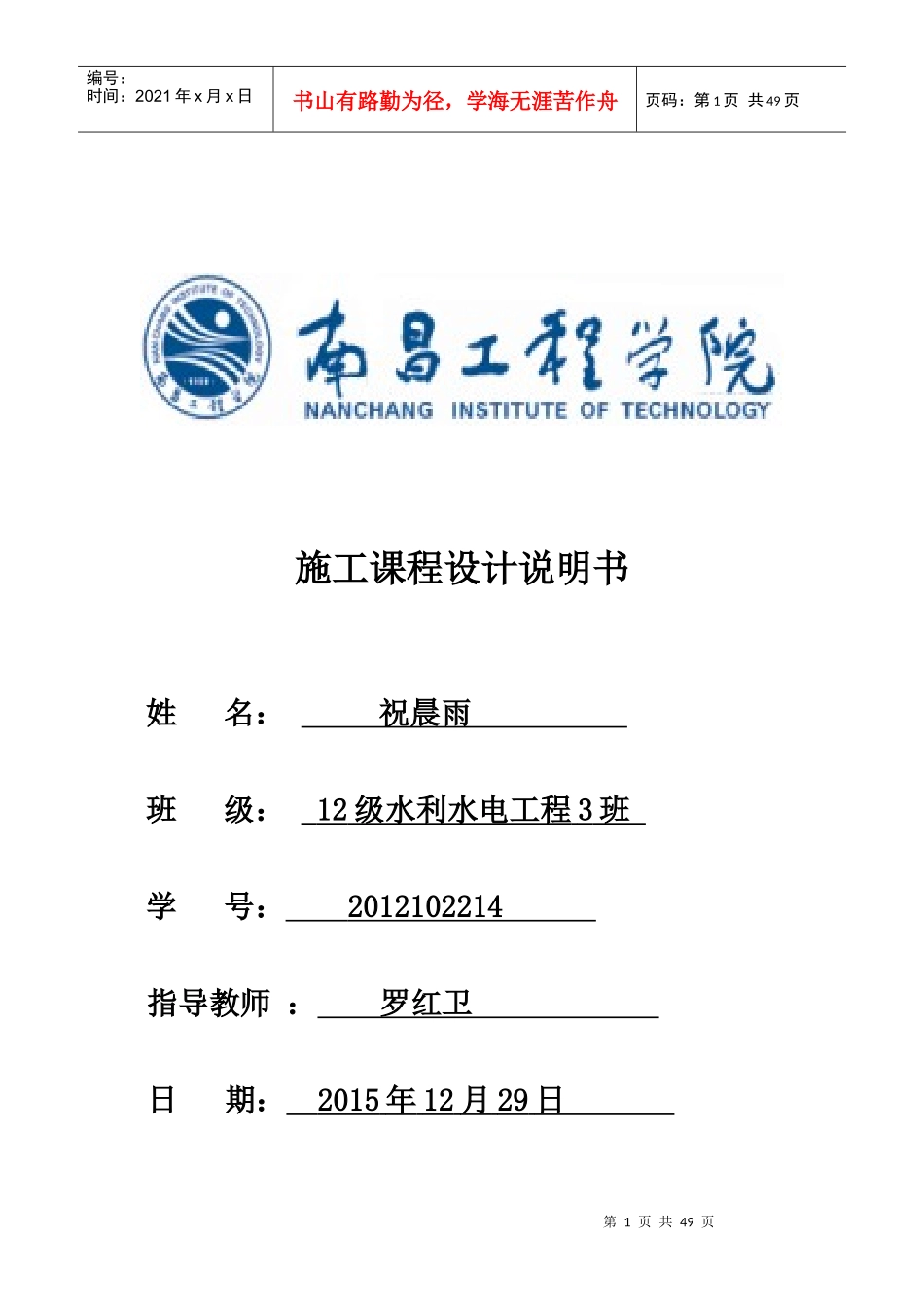

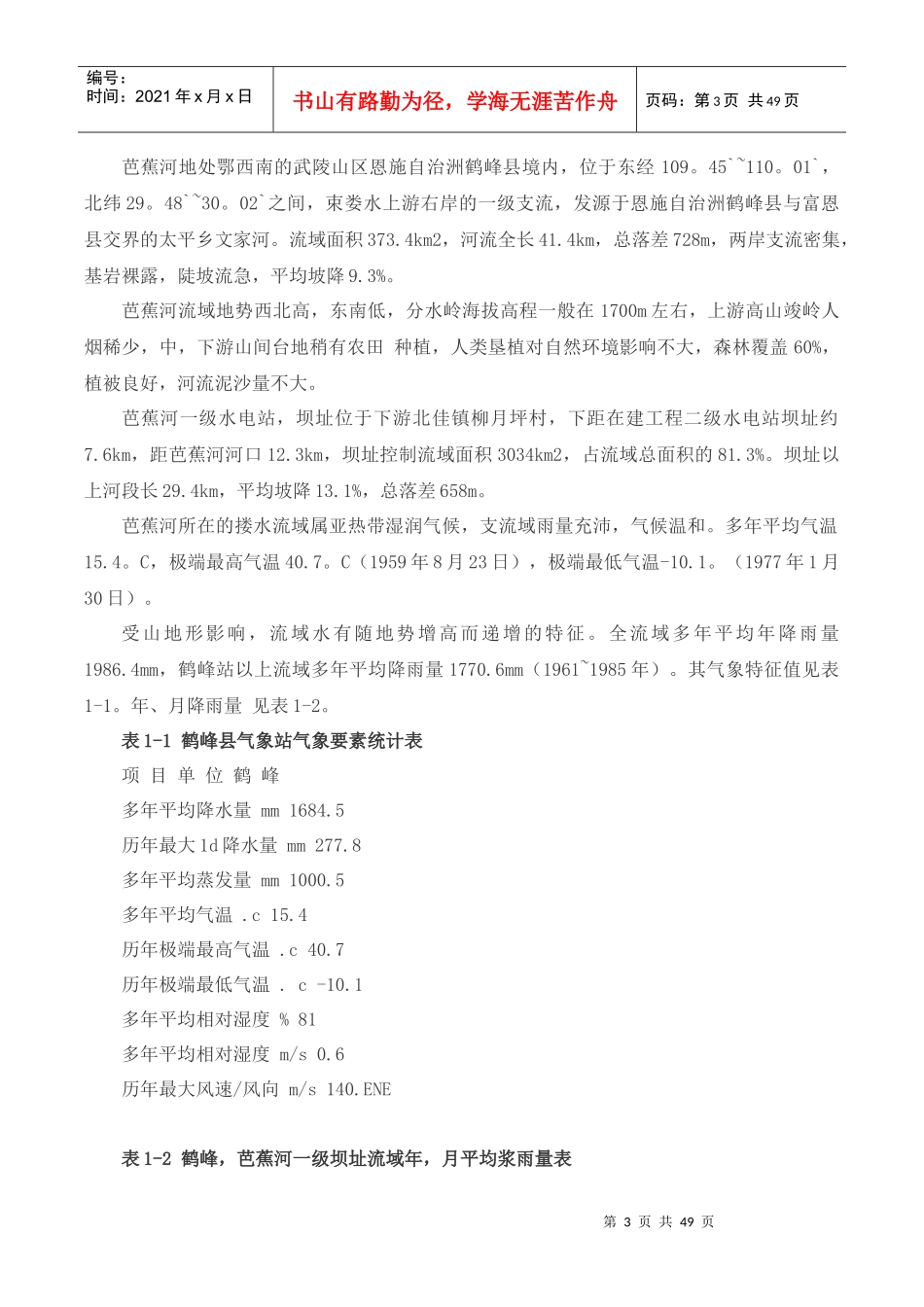

第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共49页施工课程设计说明书姓名：祝晨雨班级：12级水利水电工程3班学号：2012102214指导教师：罗红卫日期：2015年12月29日第2页共49页第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共49页混凝土面板堆石坝设计设计说明书目录河面板芭蕉堆石坝施工组织设计一、基本资料：1.1、工程概况：芭蕉河一级水电站位于湖北省恩施自治洲鹤峰县境内，地处芭蕉河中下游河段。坝址下距鹤峰县城11.1km。距在建的芭蕉河二级水电站7.6km。为芭蕉河干流开发的“龙头”电站。本工程以发电为主，兼顾航运，养殖，旅游等综合利用。坝址位于柳月坪，控制流域面积303.4km2，多年平均流量12.6m./s，多年平均年经流量3.97亿m3，水库正常蓄水位647.5m死水位616.0m，总库容0.96亿m3，库容系数14.91%，为年调节水库；本工程属III等中型工程，工程枢纽由混凝土面板堆石坝，左俺岸边开敞式益洪道。左岸放空洞右岸引水洞遂洞。地面厂房及升压站等组成，电站装机2台，总装机容量30MW，多年平均发电量0.901已KW。H，保证出力5.1MW，增加下游梯级电量0.085亿KM。H。枢纽主要工程量：土石方开挖79.3万m3，土石方填筑230.4万m3，混凝土10.12万m3，帷幕灌浆1.33万m。施工导流采用左岸遂洞导流，总工程期40个月。工程静态总投资27404万元，总投资29126万元。1.2、水文：（1）、流域概况：第3页共49页第2页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共49页芭蕉河地处鄂西南的武陵山区恩施自治洲鹤峰县境内，位于东经109。45`~110。01`，北纬29。48`~30。02`之间，束娄水上游右岸的一级支流，发源于恩施自治洲鹤峰县与富恩县交界的太平乡文家河。流域面积373.4km2，河流全长41.4km，总落差728m，两岸支流密集，基岩裸露，陡坡流急，平均坡降9.3%。芭蕉河流域地势西北高，东南低，分水岭海拔高程一般在1700m左右，上游高山竣岭人烟稀少，中，下游山间台地稍有农田种植，人类垦植对自然环境影响不大，森林覆盖60%，植被良好，河流泥沙量不大。芭蕉河一级水电站，坝址位于下游北佳镇柳月坪村，下距在建工程二级水电站坝址约7.6km，距芭蕉河河口12.3km，坝址控制流域面积3034km2，占流域总面积的81.3%。坝址以上河段长29.4km，平均坡降13.1%，总落差658m。芭蕉河所在的搂水流域属亚热带湿润气候，支流域雨量充沛，气候温和。多年平均气温15.4。C，极端最高气温40.7。C（1959年8月23日），极端最低气温-10.1。（1977年1月30日）。受山地形影响，流域水有随地势增高而递增的特征。全流域多年平均年降雨量1986.4mm，鹤峰站以上流域多年平均降雨量1770.6mm（1961~1985年）。其气象特征值见表1-1。年、月降雨量见表1-2。表1-1鹤峰县气象站气象要素统计表项目单位鹤峰多年平均降水量mm1684.5历年最大1d降水量mm277.8多年平均蒸发量mm1000.5多年平均气温.c15.4历年极端最高气温.c40.7历年极端最低气温.c-10.1多年平均相对湿度%81多年平均相对湿度m/s0.6历年最大风速/风向m/s140.ENE表1-2鹤峰，芭蕉河一级坝址流域年，月平均浆雨量表第4页共49页第3页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共49页地址各月平均（mm）年平均一二三四五六七八九十十一十二鹤峰30.740.379.1158.1225.2277.6232.4211.5180.4134.174.435.91770.6一级坝址34.841.486.4179.6250.9279.5357.4235.3228.8154.680.339.41986.4流域内降雨量主要集中在4~10YUE，占全年降雨量的85.6%。尤以7月为多，是流域多发季节。芭蕉河流域无实测水文资料。但流域周遍有鹤峰，太平针，中营，雪落塞等雨量站，鹤峰站以上流域内有中营，坪山，燕山坪，大坪等雨量站基本能控制流域雨。邻近娄水干流鹤峰水文站为本工程水文设计的依据站（2）、径流：芭蕉河属山溪性河流，径流主要由降雨所致芭蕉河流域无实测径流资料，其径流系列是依据邻近流域搂水干鹤峰站（依据站）1960~1998年实测资料，以流域面积比和雨量比（1962~1985年资料）为参数推算得到。芭蕉河一级坝止址多年平均流量为12.6m/s，多年平均...
