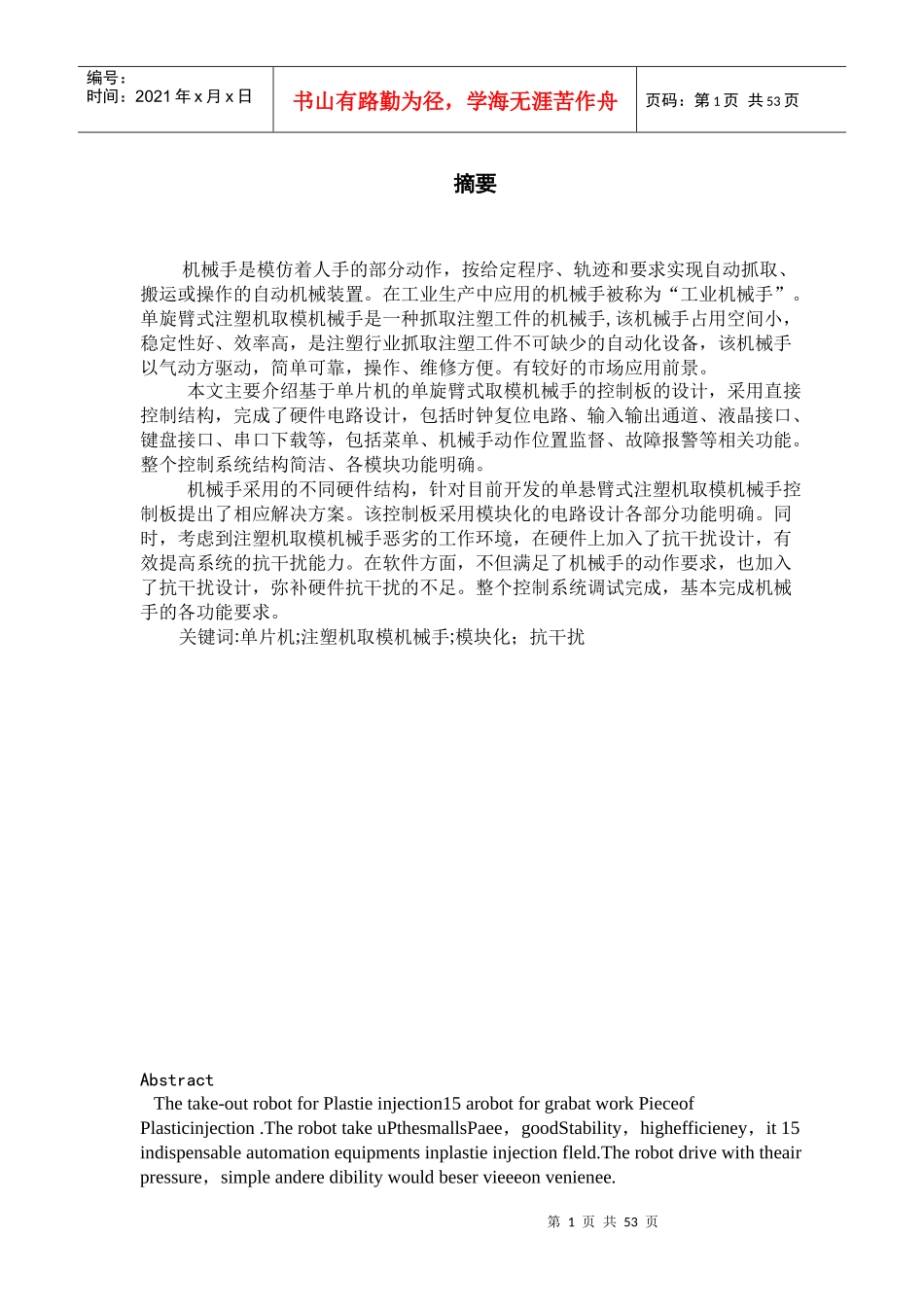

第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共53页摘要机械手是模仿着人手的部分动作，按给定程序、轨迹和要求实现自动抓取、搬运或操作的自动机械装置。在工业生产中应用的机械手被称为“工业机械手”。单旋臂式注塑机取模机械手是一种抓取注塑工件的机械手,该机械手占用空间小，稳定性好、效率高，是注塑行业抓取注塑工件不可缺少的自动化设备，该机械手以气动方驱动，简单可靠，操作、维修方便。有较好的市场应用前景。本文主要介绍基于单片机的单旋臂式取模机械手的控制板的设计，采用直接控制结构，完成了硬件电路设计，包括时钟复位电路、输入输出通道、液晶接口、键盘接口、串口下载等，包括菜单、机械手动作位置监督、故障报警等相关功能。整个控制系统结构简洁、各模块功能明确。机械手采用的不同硬件结构，针对目前开发的单悬臂式注塑机取模机械手控制板提出了相应解决方案。该控制板采用模块化的电路设计各部分功能明确。同时，考虑到注塑机取模机械手恶劣的工作环境，在硬件上加入了抗干扰设计，有效提高系统的抗干扰能力。在软件方面，不但满足了机械手的动作要求，也加入了抗干扰设计，弥补硬件抗干扰的不足。整个控制系统调试完成，基本完成机械手的各功能要求。关键词:单片机;注塑机取模机械手;模块化；抗干扰AbstractThetake-outrobotforPlastieinjection15arobotforgrabatworkPieceofPlasticinjection.TherobottakeuPthesmallsPaee，goodStability，highefficieney，it15indispensableautomationequipmentsinplastieinjectionfleld.Therobotdrivewiththeairpressure，simpleanderedibilitywouldbeservieeeonvenienee.第2页共53页第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共53页Directeontrolstrueture15usedintheeontrolsystem，asatake一outrobotforPlastieinjection，hardwaredesignincludetheinPut，outPut，LCDdisPlay，keyboard，ISP，soflwaredesignineludealarm，malfunetionreasondisPlay，teaeh，ete.Thestrueture15eoneision.Thefunctionofeachmold15exPlieit.AfterinirodueethePresenteonditionandexistentProblemoftake一outrobotforPlastieinjeetion，thearticleillustrateddifferenthardwarestructureandProPosedthewaytosolVeProblem.ThehardwarePartoftheeontrolsystemchoosesdireeteontrolstrueture，meanwhile;thePlanforconsideranti一inierferencedesignareusedforcancelingthebadenvironmentoftherobotworking.Also，Providefriendlyinierfaeeforshortenthetimeofstudyabouttherobotandsoftwareanii一interfereneedesignformakeuPthewea比essofthePartofhardwaredesign.ComPletethesystemadjustsandRealizationfunetionoftherobot.KeyWords:MCU:take-outrobotforPlastieinjeetion;anti-inierfereneee目录第一章绪论第3页共53页第2页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共53页1.1注塑机取模机械手的发展历程与现状1.2课题的来源及任务1.2.1课题的来源1.2.2课题完成的任务1.3课题的意义第二章注塑机取模机械手控制板的总体设计2.1控制板的总体方案2.1.1机械手控制板典型方案2.1.2常用核心处理器2.1.3本控制板采用的方案及选用的核心处理器2.2控制板功能及基本解决方案2.2.1控制板功能要求2.2.2控制板基本解决方案2.3系统的组成框图第三章注塑机取模机械手控制系统的硬件设计3.1引言3.2硬件模块设计................3.3CPU、ISP、急停、输入、输出通道模块及其电路设计3.3.1CPU选用及其性能介绍3.3.2ISP及其电路设计3.3.3急停电路设计3.3.4输入通道及其电路设计3.3.5输出通道及其电路设计3.4键盘端口和状态灯及其电路设计3.4.1键盘、状态灯及其电路设计3.4.2键盘接口及其电路设计3.5液晶显示端口及其电路设计第四章注塑机取模机械手控制系统的软件设计4.1引言4.2软件总体设计4.2.1功能性设计4.2.2可靠性设计4.2.3运行管理设计4.3机械手控制系统的软件模块设计和开发平台、编程语言4.3.1软件模块设计4.3.2开发平台和开发语言4....
