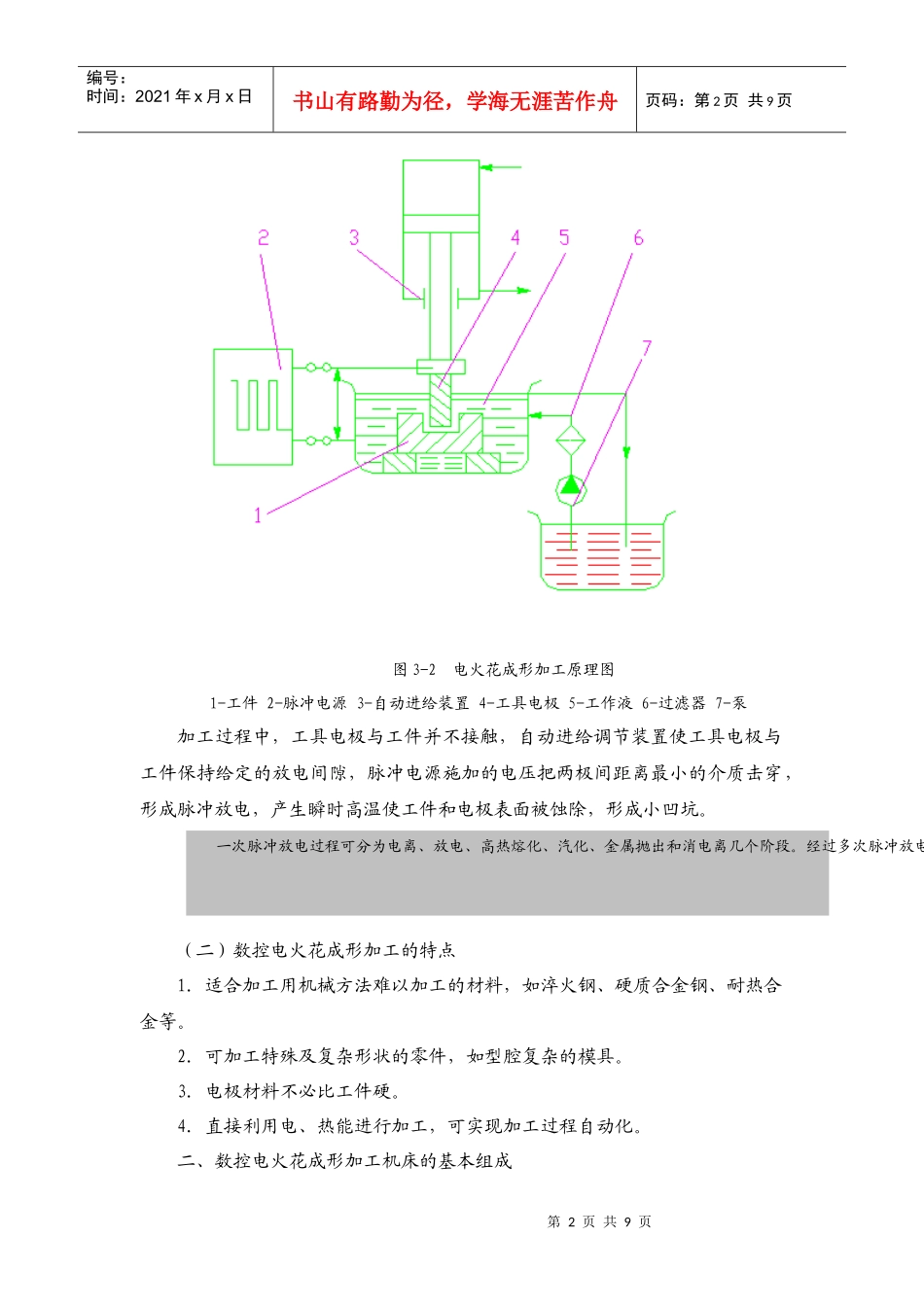

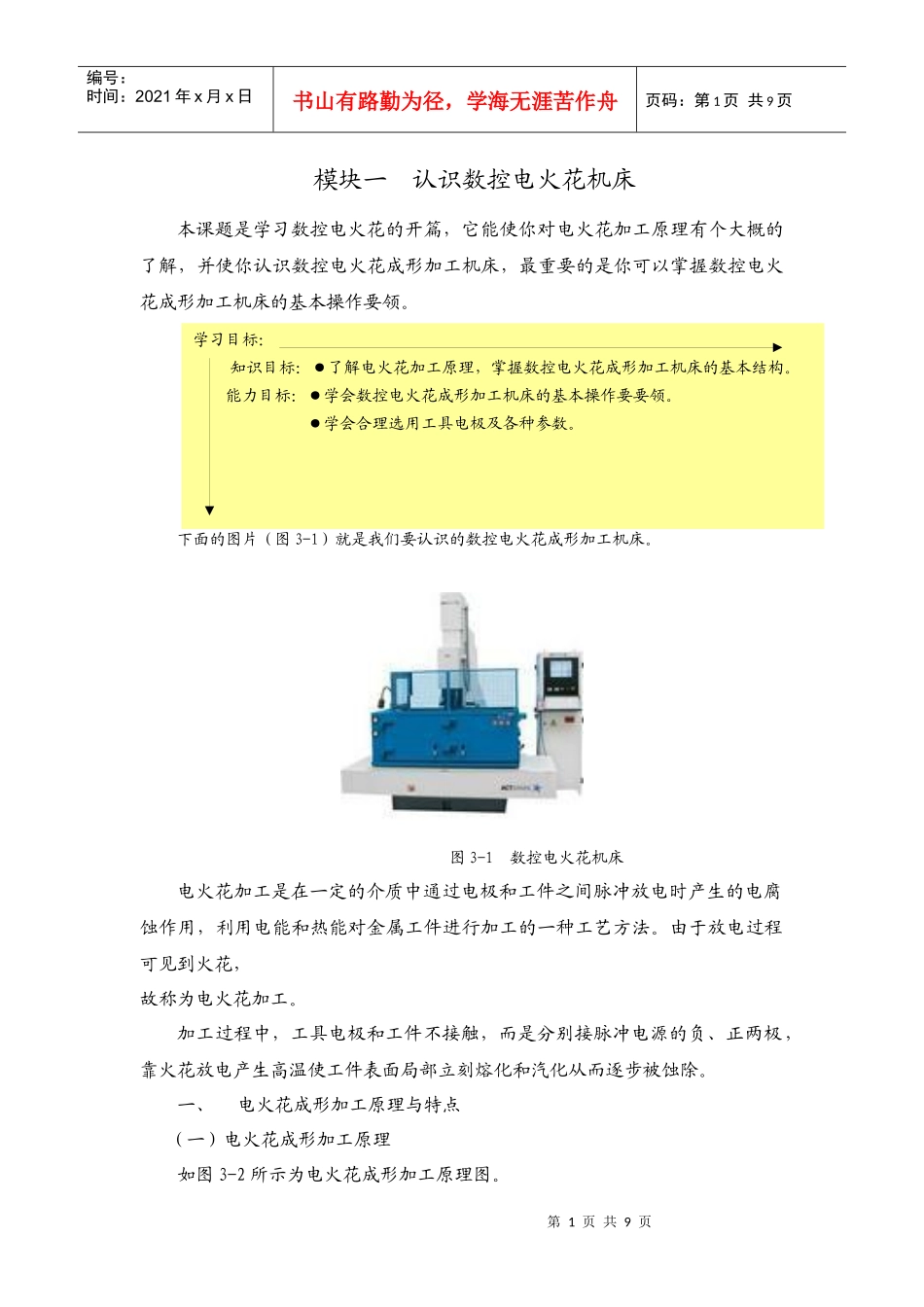

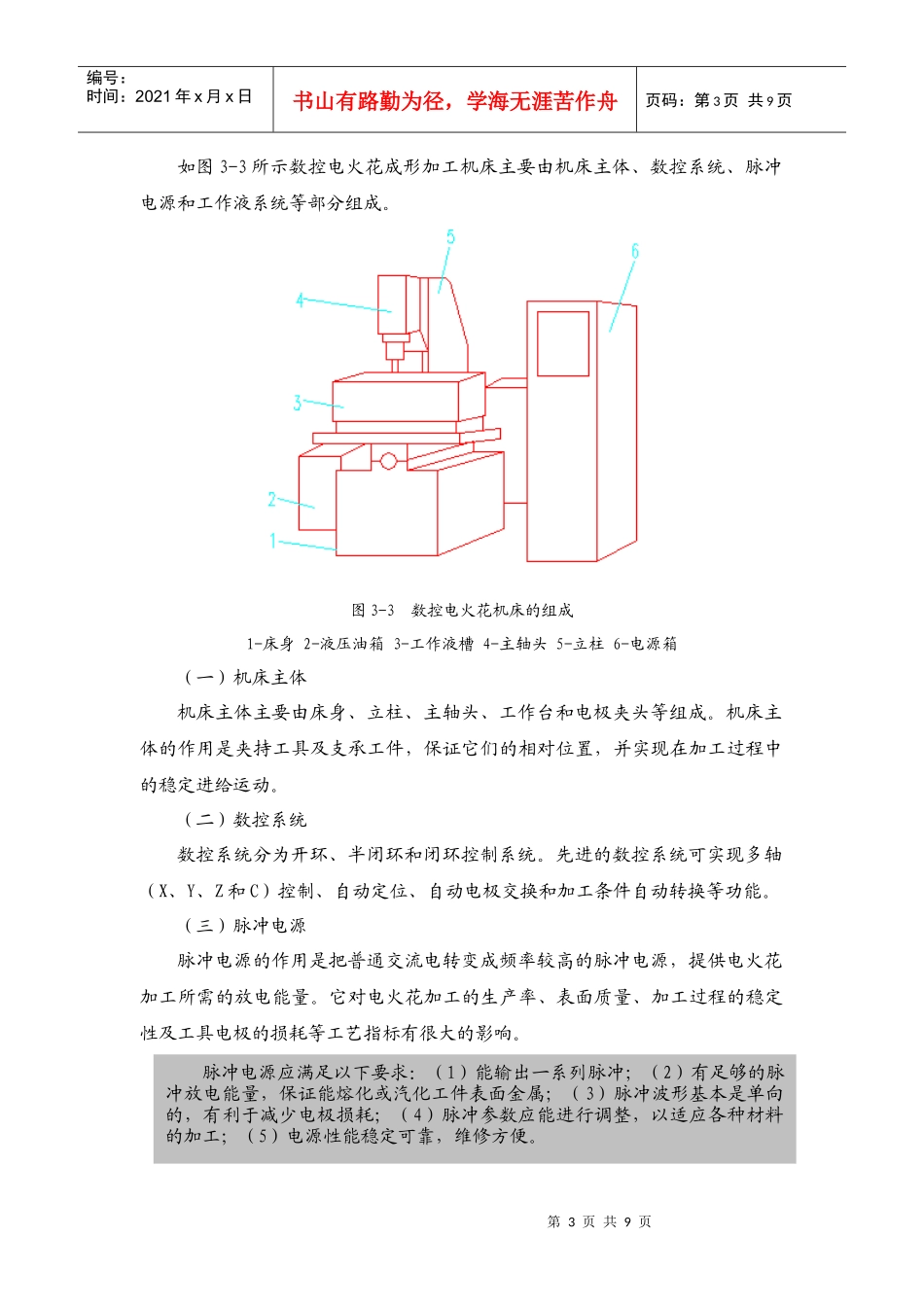

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页模块一认识数控电火花机床本课题是学习数控电火花的开篇，它能使你对电火花加工原理有个大概的了解，并使你认识数控电火花成形加工机床，最重要的是你可以掌握数控电火花成形加工机床的基本操作要领。下面的图片（图3-1）就是我们要认识的数控电火花成形加工机床。图3-1数控电火花机床电火花加工是在一定的介质中通过电极和工件之间脉冲放电时产生的电腐蚀作用，利用电能和热能对金属工件进行加工的一种工艺方法。由于放电过程可见到火花，故称为电火花加工。加工过程中，工具电极和工件不接触，而是分别接脉冲电源的负、正两极，靠火花放电产生高温使工件表面局部立刻熔化和汽化从而逐步被蚀除。一、电火花成形加工原理与特点（一）电火花成形加工原理如图3-2所示为电火花成形加工原理图。学习目标：知识目标：●了解电火花加工原理，掌握数控电火花成形加工机床的基本结构。能力目标：●学会数控电火花成形加工机床的基本操作要要领。●学会合理选用工具电极及各种参数。第2页共9页第1页共9页一次脉冲放电过程可分为电离、放电、高热熔化、汽化、金属抛出和消电离几个阶段。经过多次脉冲放电，使整个被加工表面由无数小的放电凹坑构成，工具电极的轮廓形状便被复制到工件上，达到加工目的。编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页图3-2电火花成形加工原理图1-工件2-脉冲电源3-自动进给装置4-工具电极5-工作液6-过滤器7-泵加工过程中，工具电极与工件并不接触，自动进给调节装置使工具电极与工件保持给定的放电间隙，脉冲电源施加的电压把两极间距离最小的介质击穿，形成脉冲放电，产生瞬时高温使工件和电极表面被蚀除，形成小凹坑。（二）数控电火花成形加工的特点1．适合加工用机械方法难以加工的材料，如淬火钢、硬质合金钢、耐热合金等。2．可加工特殊及复杂形状的零件，如型腔复杂的模具。3．电极材料不必比工件硬。4．直接利用电、热能进行加工，可实现加工过程自动化。二、数控电火花成形加工机床的基本组成第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页如图3-3所示数控电火花成形加工机床主要由机床主体、数控系统、脉冲电源和工作液系统等部分组成。图3-3数控电火花机床的组成1-床身2-液压油箱3-工作液槽4-主轴头5-立柱6-电源箱（一）机床主体机床主体主要由床身、立柱、主轴头、工作台和电极夹头等组成。机床主体的作用是夹持工具及支承工件，保证它们的相对位置，并实现在加工过程中的稳定进给运动。（二）数控系统数控系统分为开环、半闭环和闭环控制系统。先进的数控系统可实现多轴（X、Y、Z和C）控制、自动定位、自动电极交换和加工条件自动转换等功能。（三）脉冲电源脉冲电源的作用是把普通交流电转变成频率较高的脉冲电源，提供电火花加工所需的放电能量。它对电火花加工的生产率、表面质量、加工过程的稳定性及工具电极的损耗等工艺指标有很大的影响。脉冲电源应满足以下要求：（1）能输出一系列脉冲；（2）有足够的脉冲放电能量，保证能熔化或汽化工件表面金属；（3）脉冲波形基本是单向的，有利于减少电极损耗；（4）脉冲参数应能进行调整，以适应各种材料的加工；（5）电源性能稳定可靠，维修方便。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页（四）工作液系统工作液系统由偏油箱、油泵、过滤器及工作液分配器等部分组成。如图3-4所示。图3-4工作液循环系统油路图1-粗过滤器2-单向阀3-涡旋泵4-电动机5-安全阀6-压力表7-精过滤器8-压力调节阀9-射流抽吸管10-冲油选择阀11-快速进给控制阀12-冲油压力表通过对工作液的冲抽、喷液可压缩放电通道，使能量高度集中在极小区域，以加强电蚀能力，加速电极和工件的冷却，消除放电间隙的电离；通过工作液的强迫循环和过滤可及时排除工作液中金属微粒和炭黑。目前常用的工作液主要是煤油或电火花专用油。三、数控电火花成形加工机床的操作要领电火花加工操作步骤大致如下：确定工具电极→电极装...
