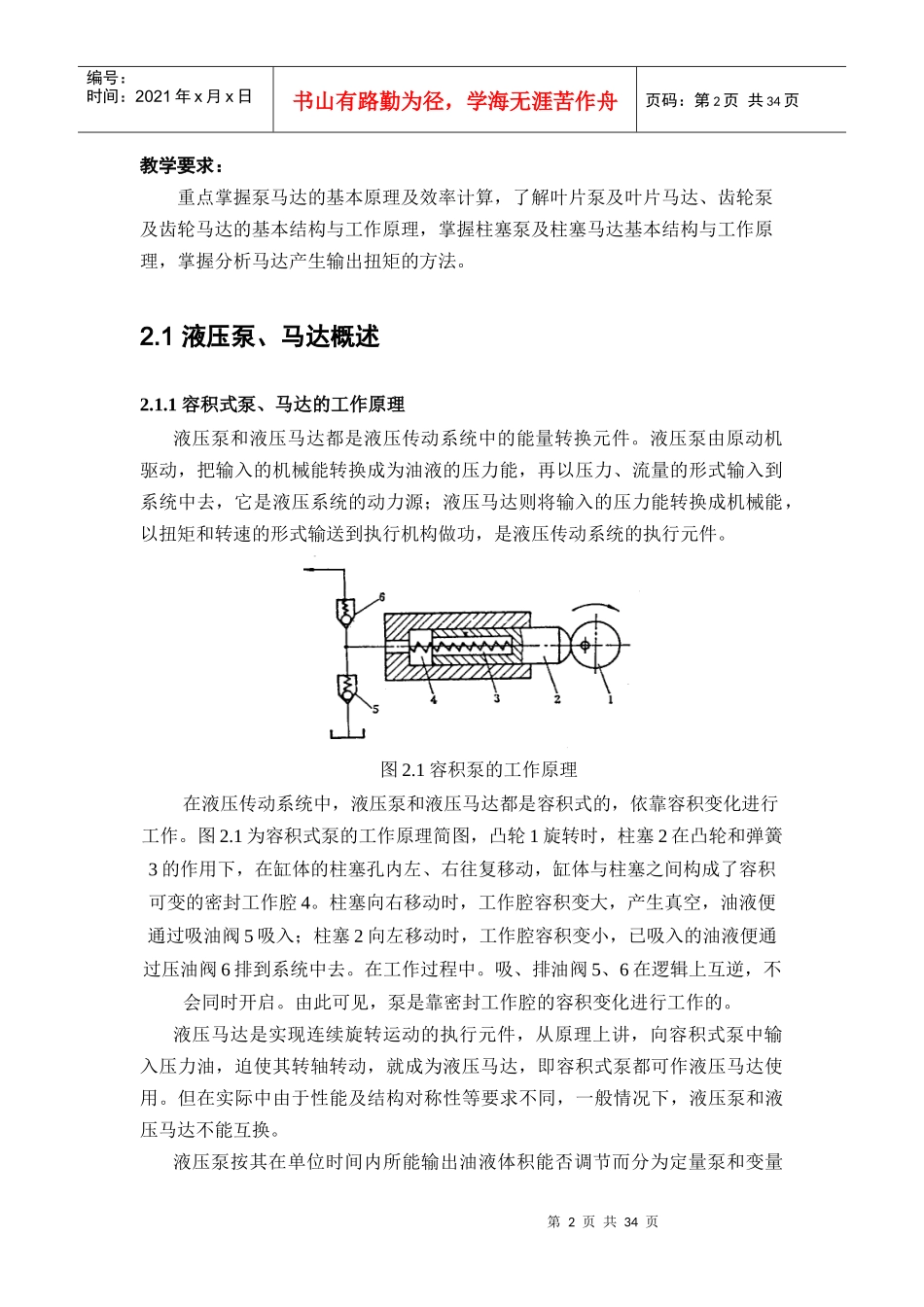

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页2液压泵和液压马达2.1液压泵、马达概述2.2齿轮泵2.3叶片泵2.4柱塞泵2.5液压马达2.6液压泵及液压马达的工作特点本章习题内容提要：本章主要内容为①液压泵和液压马达的工作原理与性能参数。②齿轮式、叶片式、柱塞式液压泵。③高速液压马达及低速大扭矩马达。通过本章的学习，要求掌握这几种泵和马达的工作原理（泵是如何吸油、压油和配流的，马达怎样产生转速、转矩）、结构特点、及主要性能特点；了解不同类型的泵马达之间的性能差异及适用范围，为日后正确选用奠定基础。教学内容：本章首先介绍液压泵和马达的工作原理，接着介绍了齿轮泵及齿轮马达、叶片泵及叶片马达、柱塞泵及柱塞马达的基本结构与工作原理，最后简介几种泵和马达的工作特点。教学重点：1．对容积式泵和马达工作原理进行阐述，对容积式泵和马达的效率进行计算；2．介绍几种泵和马达：齿轮泵及齿轮马达、叶片泵及叶片马达、柱塞泵及柱塞马达的基本结构、工作原理与效率；3．简介几种泵和马达的工作特点、优缺点与应用领域。教学难点：1．泵马达的基本原理及效率计算；2．柱塞泵及柱塞马达基本结构与工作原理；3．分析马达产生输出扭矩的方法。教学方法：课堂教学为主，充分利用网络课程中的多媒体素材来表示抽象概念，利用泵和马达的拆装实验，了解液压泵和马达的结构及工作原理。第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页教学要求：重点掌握泵马达的基本原理及效率计算，了解叶片泵及叶片马达、齿轮泵及齿轮马达的基本结构与工作原理，掌握柱塞泵及柱塞马达基本结构与工作原理，掌握分析马达产生输出扭矩的方法。2.1液压泵、马达概述2.1.1容积式泵、马达的工作原理液压泵和液压马达都是液压传动系统中的能量转换元件。液压泵由原动机驱动，把输入的机械能转换成为油液的压力能，再以压力、流量的形式输入到系统中去，它是液压系统的动力源；液压马达则将输入的压力能转换成机械能，以扭矩和转速的形式输送到执行机构做功，是液压传动系统的执行元件。图2.1容积泵的工作原理在液压传动系统中，液压泵和液压马达都是容积式的，依靠容积变化进行工作。图2.1为容积式泵的工作原理简图，凸轮1旋转时，柱塞2在凸轮和弹簧3的作用下，在缸体的柱塞孔内左、右往复移动，缸体与柱塞之间构成了容积可变的密封工作腔4。柱塞向右移动时，工作腔容积变大，产生真空，油液便通过吸油阀5吸入；柱塞2向左移动时，工作腔容积变小，已吸入的油液便通过压油阀6排到系统中去。在工作过程中。吸、排油阀5、6在逻辑上互逆，不会同时开启。由此可见，泵是靠密封工作腔的容积变化进行工作的。液压马达是实现连续旋转运动的执行元件，从原理上讲，向容积式泵中输入压力油，迫使其转轴转动，就成为液压马达，即容积式泵都可作液压马达使用。但在实际中由于性能及结构对称性等要求不同，一般情况下，液压泵和液压马达不能互换。液压泵按其在单位时间内所能输出油液体积能否调节而分为定量泵和变量第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页泵两类；按结构形式可以分为齿轮式，叶片式和柱塞式三大类；液压马达也具有相同的形式。根据工作腔的容积变化而进行吸油和排油是液压泵的共同特点，因而这种泵又称为容积泵。构成容积泵必须具备以下基本条件：（1）（1）结构上能实现具有密封性能的可变工作容积。（2）（2）工作腔能周而复始地增大和减小；当它增大时与吸油口相连，当它减小时与排油口相通。（3）（3）吸油口与排油口不能沟通，即不能同时开启。从工作过程可以看出，在不考虑油漏的情况下，液压泵在每一工作周期中吸入或排出的油液体积只取决于工作构件的几何尺寸，如柱塞泵的柱塞直径和工作行程。在不考虑泄漏等影响时，液压泵单位时间排出的油液体积与泵密封容积变化频率成正比，也与泵密封容积的变化量成正比；在不考虑液体的压缩性时，液压泵单位时间排出的液体体积与工作压力无关。2.1.2液压泵、马达的基本性能参数液压泵的基...
