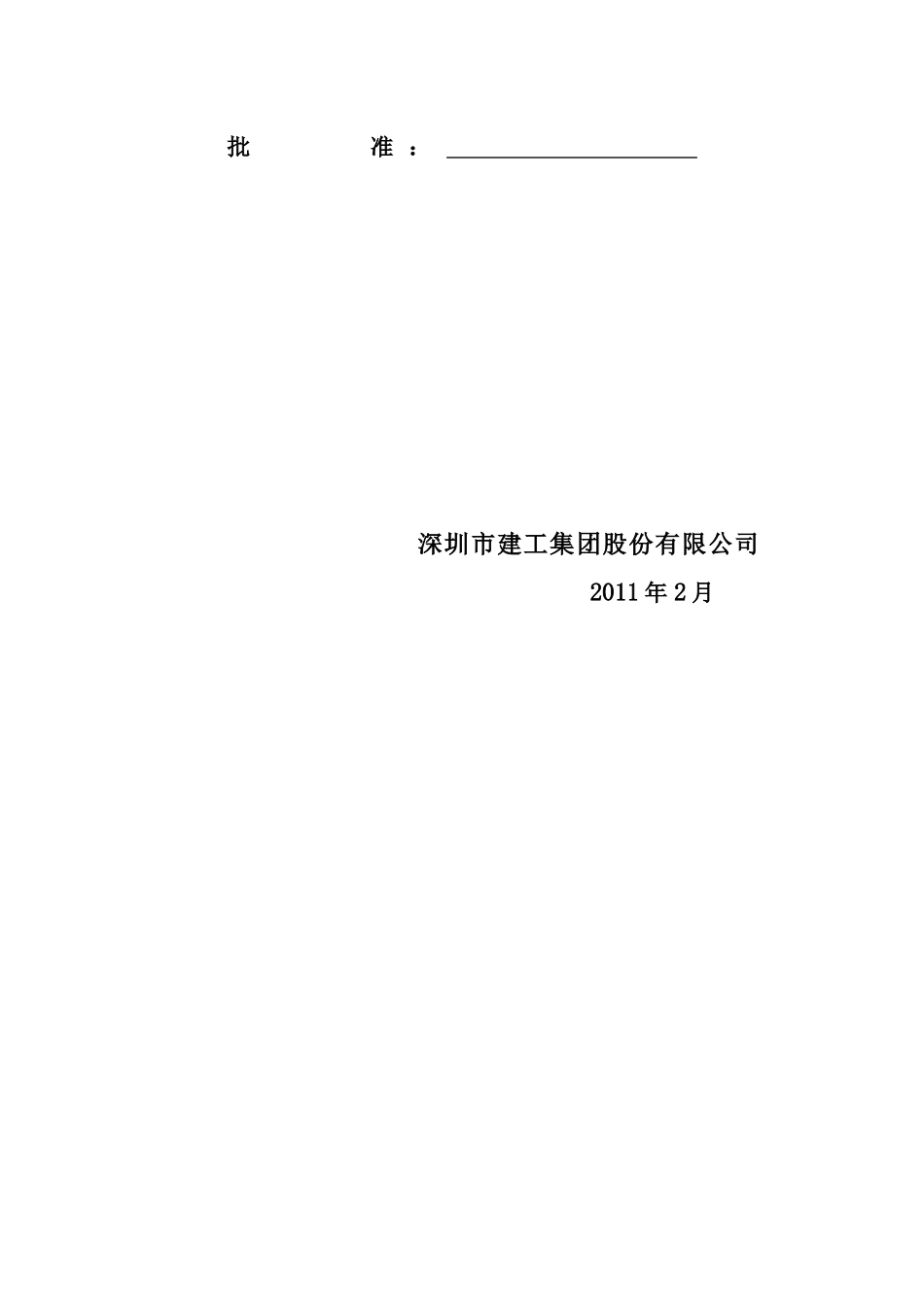

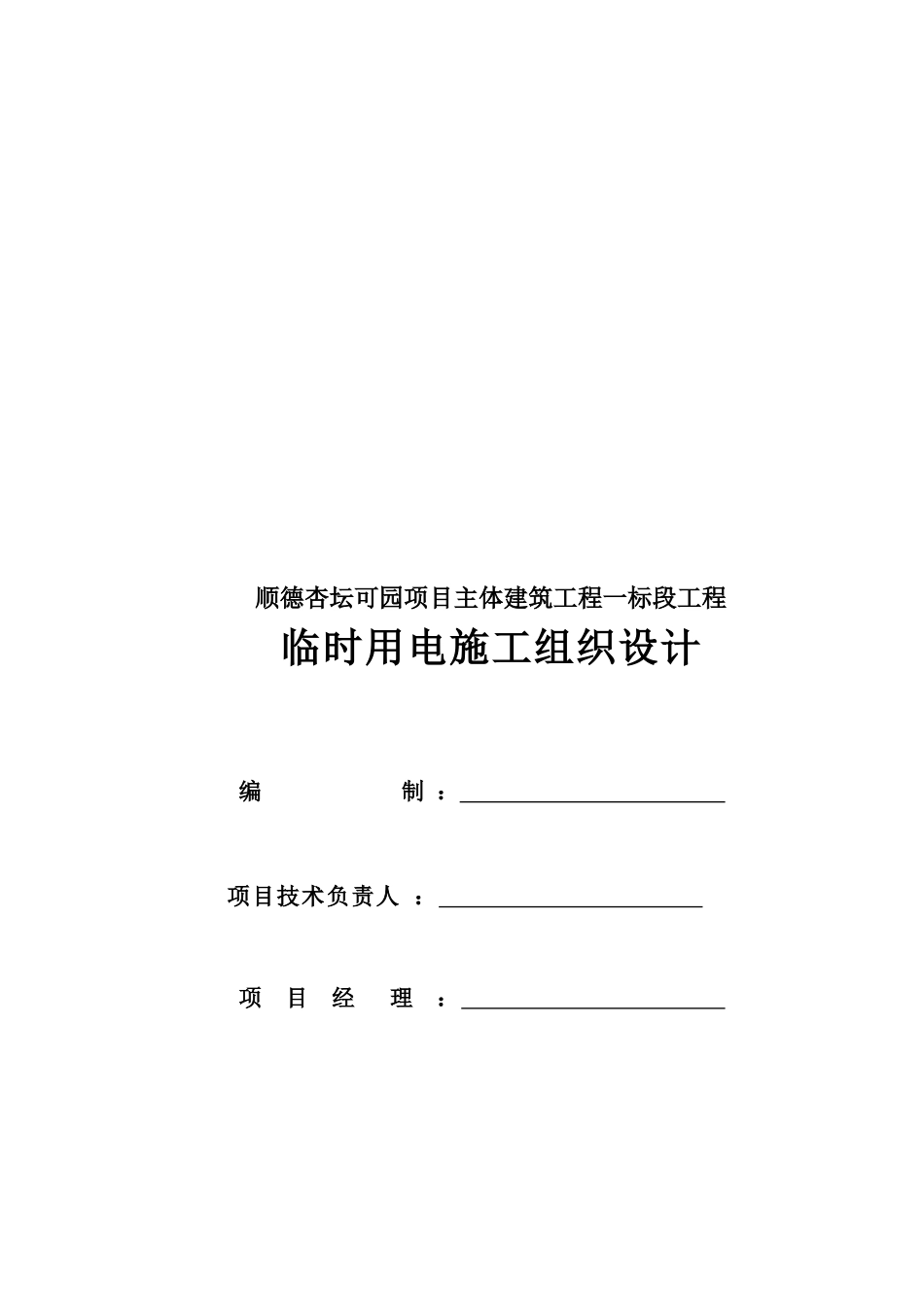

顺德杏坛可园项目主体建筑工程一标段工程临时用电施工组织设计编制：项目技术负责人：项目经理：批准：深圳市建工集团股份有限公司2011年2月目录第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页1编制依据1.1相关工程施工图纸施工现场平面布置图1.2相关的规范标准的名称、编制参考书籍名称、出版社。1施工现场临时用电安全技术规范（JGJ46-2005）中国建筑工业出版社2建设工程施工现场供用电安全规范（GB50194-93）中国计划出版社3施工现场机械设备检查技术规程（JGJ106-2008）中国建筑工业出版社4建筑施工手册（第四版）中国建筑工业出版社5深圳市建工集团施工临时用电施工组织设计编制导则2工程概况2.1建筑概况工程名称：顺德杏坛可园项目主体建筑工程一标段建设地点：顺德区杏坛镇中心区南区一号地块建筑类别:住宅工程（11栋15层）建筑面积：106864㎡建设单位：佛山市顺德区华仁房产投资有限公司设计单位：深圳华森建筑与工程设计顾问有限公司监理单位：广东省城规建设监理有限公司施工单位：深圳市建工集团质量监督单位：佛山市质量监督总站安全监督单位：佛山市安全监督总站顺德杏坛可园项目位于顺德区杏坛镇中心区南区一号地块，用地面积约71199.83㎡；总建筑面积约232668平方米，地上建筑面积约189408㎡；地下室第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页面积约43260㎡，本标段建筑面积106864㎡。地下一层，地上15层的多栋住宅及配套设施。总高度为47.95m，设计标高±0.00相当于绝对标高24.300。（高程系统与用地红线坐标系统及南侧30米路高程系统一致）。2.2工程设计概况桩基阶段：锤击预应力管桩基础阶段：桩基基础及上部建筑阶段：住宅主体剪力墙结构，地下一层，地上15层，总高47.95m。2.3平面布置1在地下室基础施工阶段，在本工程东面塔吊能够覆盖范围作为钢筋加工场；主体阶段钢筋加工厂布置在裙楼之间。2生活区、办公区设置在工地场外西侧和北侧；3施工用电布置：本工程设置1台630KVA的变压器，配2台总配电柜，经2路电源引至施工现场，设置5个二级箱。本工程临时用电采用TN-S接地系统，三级配电二级保护，做到一箱一机一闸一漏电，所有用电设备均从开关箱引出；4场内布置了4台塔吊，7部施工电梯，及多台砂浆搅拌机，分别布置在建筑物的前方及裙楼间，满足各栋施工需求；5材料堆场、木工加工场、钢筋加工厂布置在裙楼范围内塔吊覆盖区域；6详见总平面布置图。2.4施工用电统计表2.4主要机械设备用电量统计表序号机械设备名称型号规格单位数量单机功率（kw）功率小计（kw）备注一电动机机械1塔吊TC6013台4361442电梯SC200/200TD台7352453砼输送泵HBT-60台2751504平板振动器ZB11台42.510第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页5振动棒Ф50个61.16.66钢筋调直机GT4/14台2487钢筋弯曲机GW40台2368钢筋切割机QG32-1台2369钢筋套丝机QT4-G4台22410木工压刨机MB1043台23611木工圆锯MJ104台23612楼层小机械用电（砂轮机、灰浆搅拌机、磨光机等）台91813加压泵台31854电动机功率合计663．6二电焊机设备1电弧焊机BX—500—2台424962闪光对焊机UN100台1100100电焊机功率合计196注：1、本统计表选取的为基础、主体、装修阶段中的主体阶段为用电量最大的施工阶段，楼层小机械用电仅取9台（多装修阶段使用）。2、本工程采用预拌砂浆，故没有设计搅拌机。3、施工现场照明用电根据动力、照明宜分开设置原则，从总配电柜ZDX2单独引出一回路至照明分配电箱，从分配电箱分出三个开关箱至三栋楼楼下。此表为主要机械设备用电量统计表，故不包含照明装置。3现场条件3.1场地条件本工程地下无电力电缆、地下通讯电缆、给、排水管道，以及热力、油气管线等。3.2场地环境本工程场地已平整完毕，无高坡、深沟。3.3现场电源建设单位在施工现场的西北角提供了一台630KVA的变压器，全部供给我方使用。第3页共21页第4页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页4临时配电方案4.1配电室（总配电箱）布置鉴...
