某工程深基坑支护(人工挖孔桩)施工组织设计(DOC47页)VIP专享VIP免费

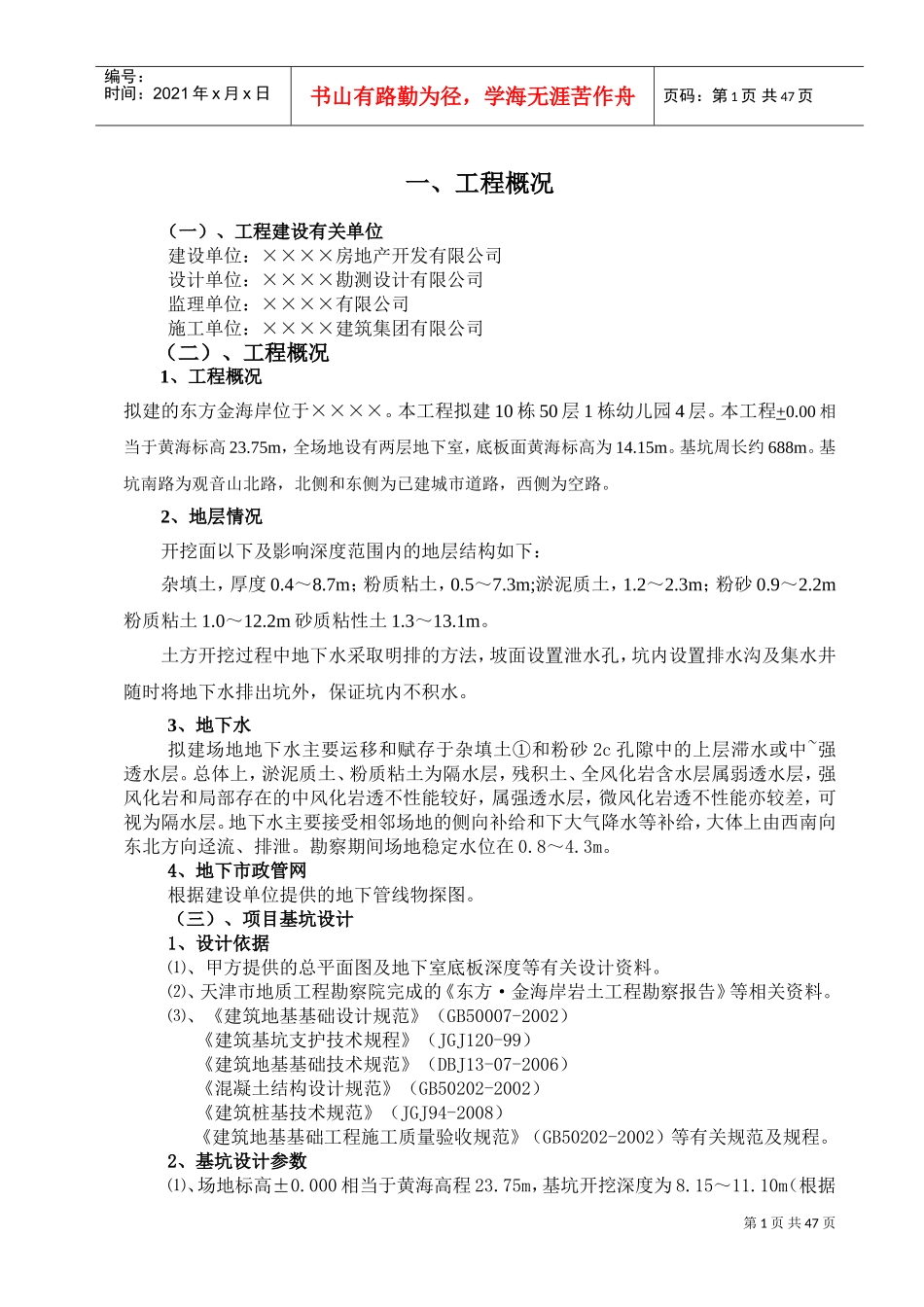

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页一、工程概况（一）、工程建设有关单位建设单位：××××房地产开发有限公司设计单位：××××勘测设计有限公司监理单位：××××有限公司施工单位：××××建筑集团有限公司（二）、工程概况1、工程概况拟建的东方金海岸位于××××。本工程拟建10栋50层1栋幼儿园4层。本工程+0.00相当于黄海标高23.75m，全场地设有两层地下室，底板面黄海标高为14.15m。基坑周长约688m。基坑南路为观音山北路，北侧和东侧为已建城市道路，西侧为空路。2、地层情况开挖面以下及影响深度范围内的地层结构如下：杂填土，厚度0.4～8.7m；粉质粘土，0.5～7.3m;淤泥质土，1.2～2.3m；粉砂0.9～2.2m粉质粘土1.0～12.2m砂质粘性土1.3～13.1m。土方开挖过程中地下水采取明排的方法，坡面设置泄水孔，坑内设置排水沟及集水井随时将地下水排出坑外，保证坑内不积水。3、地下水拟建场地地下水主要运移和赋存于杂填土①和粉砂2c孔隙中的上层滞水或中~强透水层。总体上，淤泥质土、粉质粘土为隔水层，残积土、全风化岩含水层属弱透水层，强风化岩和局部存在的中风化岩透不性能较好，属强透水层，微风化岩透不性能亦较差，可视为隔水层。地下水主要接受相邻场地的侧向补给和下大气降水等补给，大体上由西南向东北方向迳流、排泄。勘察期间场地稳定水位在0.8～4.3m。4、地下市政管网根据建设单位提供的地下管线物探图。（三）、项目基坑设计1、设计依据⑴、甲方提供的总平面图及地下室底板深度等有关设计资料。⑵、天津市地质工程勘察院完成的《东方·金海岸岩土工程勘察报告》等相关资料。⑶、《建筑地基基础设计规范》（GB50007-2002）《建筑基坑支护技术规程》（JGJ120-99）《建筑地基基础技术规范》（DBJ13-07-2006）《混凝土结构设计规范》（GB50202-2002）《建筑桩基技术规范》（JGJ94-2008）《建筑地基基础工程施工质量验收规范》（GB50202-2002）等有关规范及规程。2、基坑设计参数⑴、场地标高±0.000相当于黄海高程23.75m，基坑开挖深度为8.15～11.10m（根据第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页甲方提供资料，主塔楼距离基坑边较远，不考虑主楼承台或地基梁的开挖深度对基坑支护的影响）。⑵、本工程基坑侧壁安全等级为一级，重要性系数为1.10。⑶、场地周边施工堆载要求：离基坑坡顶10m范围内，堆载不得超过10KPa。⑷、本工程使用的水泥为PO32.5R，Ø-HPB235钢筋，Φ-HPB335钢筋。⑸、本基坑采用动态设计，根据施工现场的地质情况，施工情况和变形、应力监测信息对原设计及校核、修改和补充。本基坑施工采用信息施工方法，应特别注意施工质量。3、土方开挖⑴、土方开挖应自上而下分层开挖，每层挖深不宜超过1.5m（淤泥质土等软土部分每层开挖深度不宜超过1m），严禁无序大开挖。采用排桩+锚索（角撑）支护，待支撑体系强度达到80%的设计强度后方能对下段的土方开挖。⑵、在支护结构施工前，应查明周边地下管线埋设位置及深度，确保管线安全，基坑超红线支护部分应征得有关部门同意后方可进行。开挖前做好施工组织设计，确保围护结构的安全。⑶、开挖后基坑暴露时间应尽可能短。地下室施工时，地下室外墙与围护之间的间隙应尽早回填，回填要求应按地下室土建施工图进行。⑷、严禁雨天进行土方开挖，开挖过程中应做好坑内滞水及大气降水的疏导工作，确保坑内不积水。⑸、土方开挖顺序及速度应根据监测结果进行及时调整。4、支护桩⑴、开孔前，桩位应放样准确，安装护壁模板必须用桩中心点校正模板位置，中心点与放样偏差不得大于20㎜。⑵、人工挖孔灌注桩护壁混凝土C25厚150，护壁应加筋，一般挖孔桩每模深度1m，遇淤泥质土时，每模减小至0.5m。孔内应设置软爬梯，每天检查孔内是否存在毒气体，保证施工安全，挖至设计深度时，应进行孔底检查验收。⑶、人工挖孔灌注桩必须间隔跳挖，桩身混凝土浇筑完成后方可进行相邻桩成孔，每根挖孔应连续浇筑桩身混凝土至桩顶。⑷、人工挖孔桩施工时应进行降水，保证挖孔施工干作业，挖出的土石应及进运离孔口，不得堆放孔...
