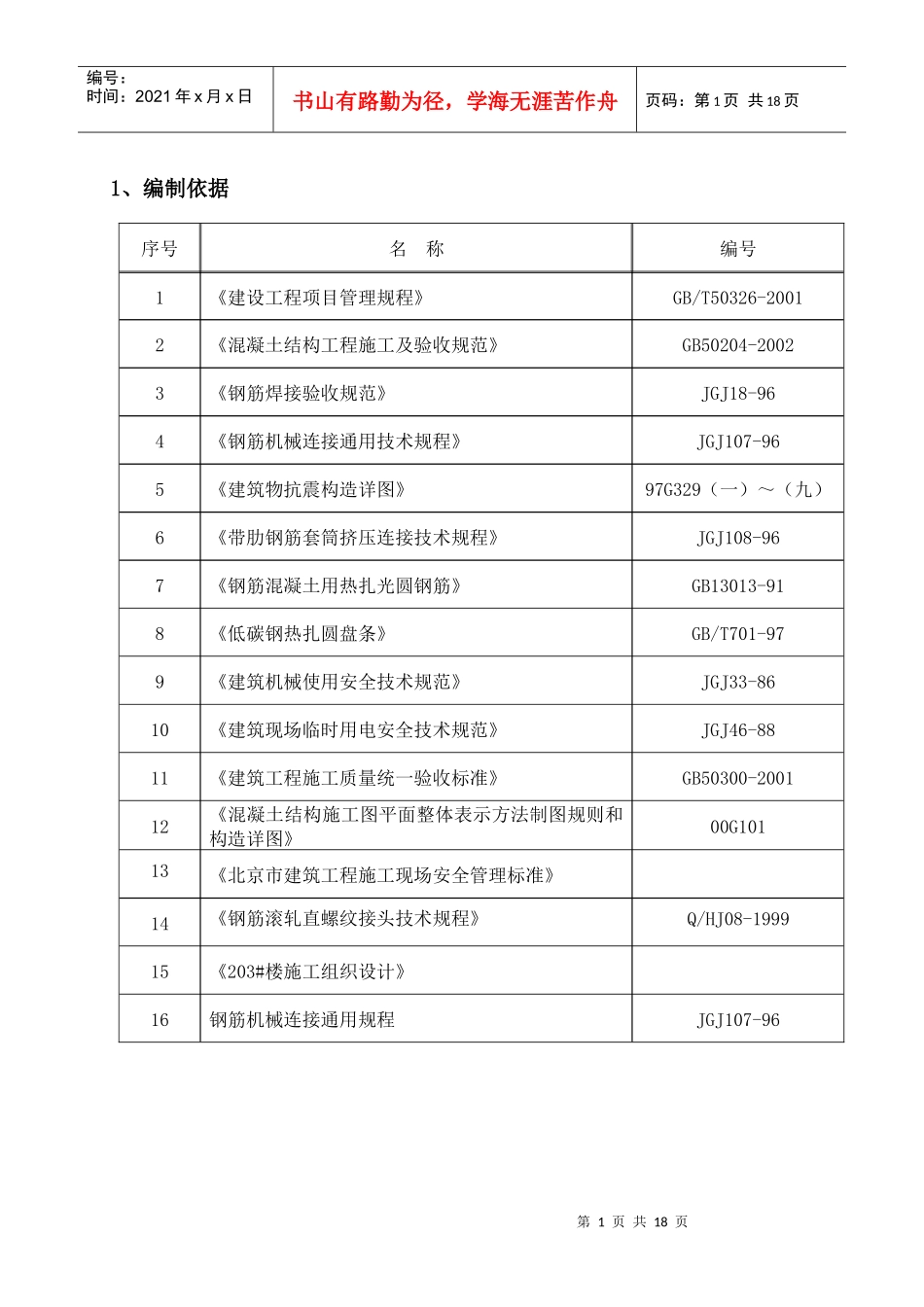

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页1、编制依据序号名称编号1《建设工程项目管理规程》GB/T50326-20012《混凝土结构工程施工及验收规范》GB50204-20023《钢筋焊接验收规范》JGJ18-964《钢筋机械连接通用技术规程》JGJ107-965《建筑物抗震构造详图》97G329（一）～（九）6《带肋钢筋套筒挤压连接技术规程》JGJ108-967《钢筋混凝土用热扎光圆钢筋》GB13013-918《低碳钢热扎圆盘条》GB/T701-979《建筑机械使用安全技术规范》JGJ33-8610《建筑现场临时用电安全技术规范》JGJ46-8811《建筑工程施工质量统一验收标准》GB50300-200112《混凝土结构施工图平面整体表示方法制图规则和构造详图》00G10113《北京市建筑工程施工现场安全管理标准》14《钢筋滚轧直螺纹接头技术规程》Q/HJ08-199915《203#楼施工组织设计》16钢筋机械连接通用规程JGJ107-96第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页2、工程概况本工程地下均为2层，一段地上14.5层；二、三段地上11.5层；三段北端局部6.5层；四段地上6.5层。总建筑面积为37397m²，檐口标高东面为29.7m，南面为37.8m，西面37.8m，北面为16.2m。2.1墙体钢筋：Q：双排双向Ф10-200φ6＠400Q：双排双向Ф10-200φ6＠6002.2暗柱、端柱配筋主筋：一、二层AZ：Ф16、Ф14，φ8＠100三层及其以上AZ：Ф12，φ8＠200柱筋Z：Ф18，φ8＠200框支柱KZZ：Ф22，φ10＠1002.3顶板钢筋：φ8＠150；φ10＠150；φ8＠200；层间马凳铁Ф16，间距800×800。2.4梁配筋：LL主筋：Ф16，Ф18Ф8＠100L主筋：Ф14，Ф16Ф8＠200XL主筋：Ф16Ф8＠2002.5通廊配筋：Ф6＠200、Ф6＠150、Ф8＠2002.6楼梯配筋：Ф6＠200、Ф8＠200、Ф10＠150、Ф12＠2002.7钢筋保护层：○梁、柱为25mm；○其余墙、楼板为15mm。○水池临水面保护层厚度为50mm。第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页3、施工安排3.1钢筋加工场地安排：具体见基础施工阶段平面布置图3.2钢筋连接：竖向钢筋Φ16以上采用直螺纹机械连接，现场设两台直螺纹机床。其余均采用搭接。3.3钢筋保护层垫块：3.3.1墙体钢筋：采用塑料垫块，间距800mm，外墙采用带垫圈的塑料垫块。3.3.2顶板钢筋：采用塑料垫块，间距800mm。3.4施工组织：3.4.1流水段划分：按单元墙体和顶板分为12个流水段组织施工。3.5劳动力组织：序号工种人数（人）备注1钢筋制作100技术四级以上2钢筋绑扎1703力工50合计320现场配备4个焊工（2个电渣压力焊工、2个电弧焊工），每个焊工配备2个辅助工人。焊工必须持有效操作证上岗，辅助人员必须经过相应的培训后方可上岗。技术工种进场后，必须对其进行考核分级，对考核不合格者必须退回。考核合格后，继续进行场内深化学习，学习后方可上岗。4、施工准备4.1机具准备：序号机具种类数量（台）1割断机22弯曲机23卷扬机24钢筋调直机1第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页5气压焊设备26闪光对焊设备17砂轮切割机28直螺纹机床2钢筋全部采用现场加工，配设：冷拉-切断、切断-成型、手工加工箍筋及布料四条生产线。加工设备必须经过安全部门验收合格后方可使用。4.2技术准备：4.2.1审图：施工前认真查阅图纸（包括与建筑图对应的情况）、方案、相关安全质量规范，遇到图纸上的问题提前与设计联系解决，施工中重点突出配筋。4.2.2配筋：由专业人员进行配筋。配筋单要经过项目技术部审核、技术负责人审批后才能允许加工。钢筋配料时，要计入钢筋弯曲及弯钩对其长度的影响，了解有关混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。钢筋弯曲调整值30°45°60°90°135°0.35d0.5d0.85d2d2.5d4.2.3交底：班组在进行作业之前必须进行书面的技术交底，交底要有针对性和可操作性。交底次数每月至少一次，交底时应注意季节性特点及可操作性。根据设计对照配料单分清钢筋的规格、成型简图、尺寸、配料及组合；对加工人员进行现场技术交底，做出合格的标准样品示范，按...
