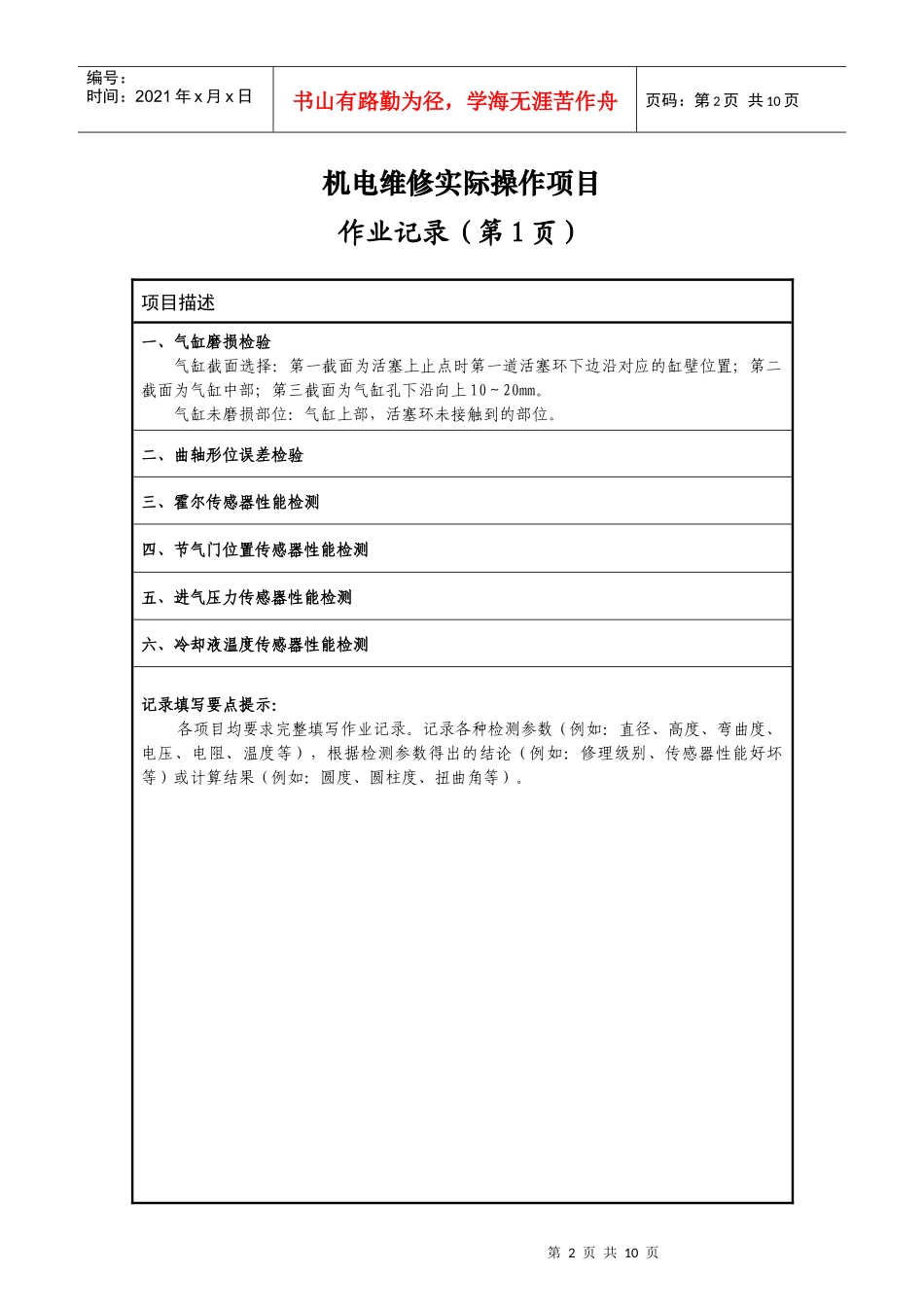

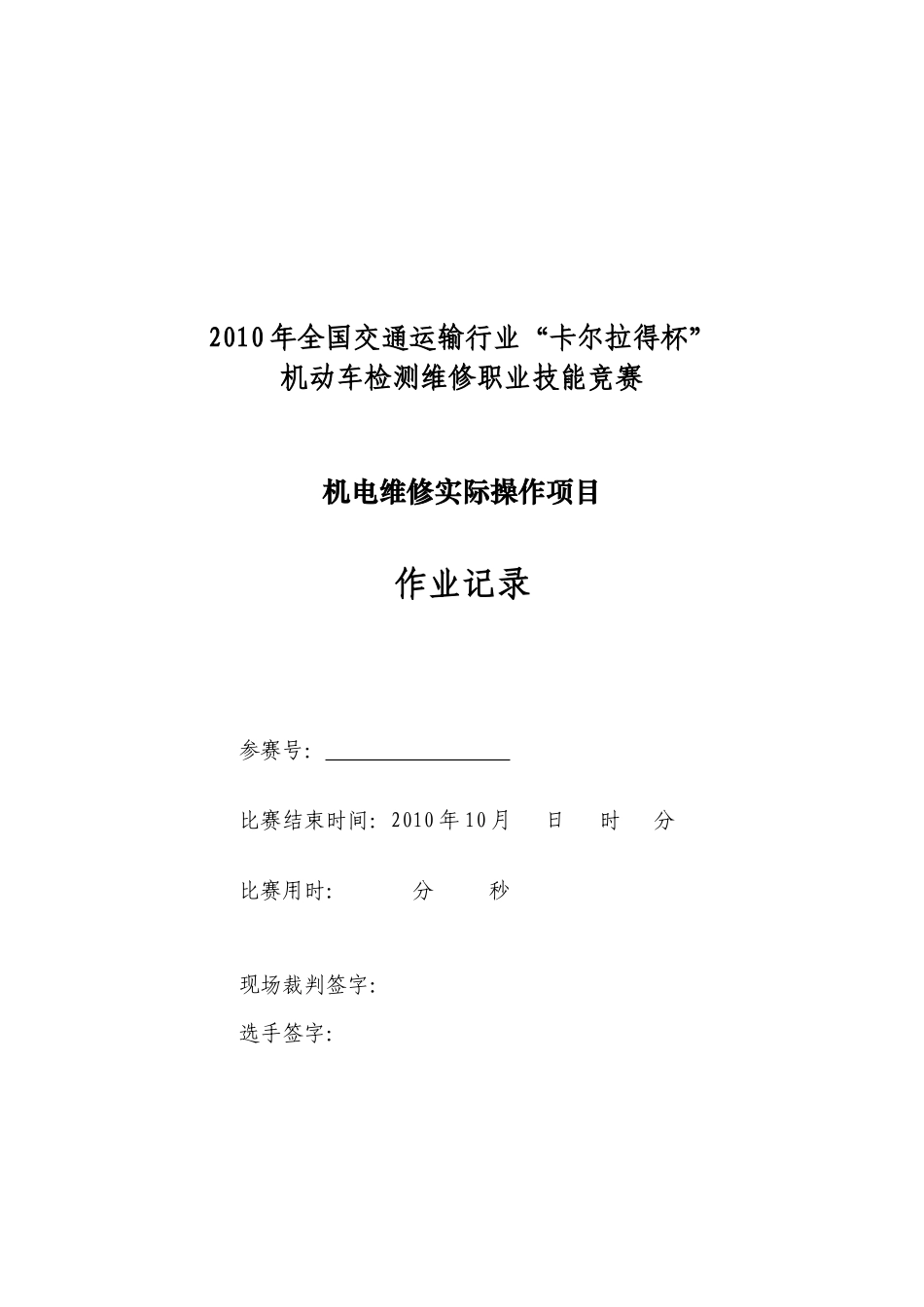

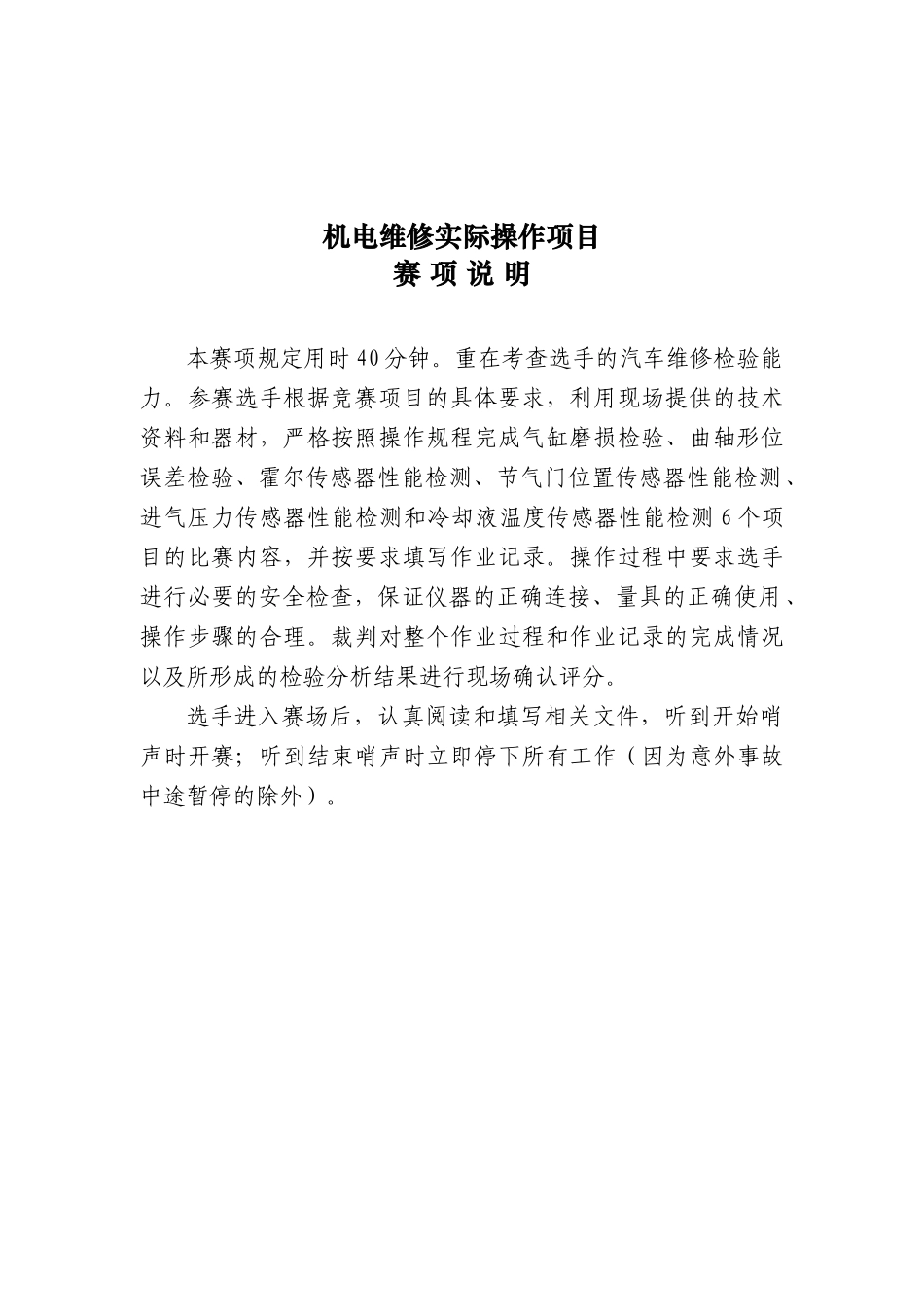

2010年全国交通运输行业“卡尔拉得杯”机动车检测维修职业技能竞赛机电维修实际操作项目作业记录参赛号：比赛结束时间：2010年10月日时分比赛用时：分秒现场裁判签字：选手签字：机电维修实际操作项目赛项说明本赛项规定用时40分钟。重在考查选手的汽车维修检验能力。参赛选手根据竞赛项目的具体要求，利用现场提供的技术资料和器材，严格按照操作规程完成气缸磨损检验、曲轴形位误差检验、霍尔传感器性能检测、节气门位置传感器性能检测、进气压力传感器性能检测和冷却液温度传感器性能检测6个项目的比赛内容，并按要求填写作业记录。操作过程中要求选手进行必要的安全检查，保证仪器的正确连接、量具的正确使用、操作步骤的合理。裁判对整个作业过程和作业记录的完成情况以及所形成的检验分析结果进行现场确认评分。选手进入赛场后，认真阅读和填写相关文件，听到开始哨声时开赛；听到结束哨声时立即停下所有工作（因为意外事故中途暂停的除外）。第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页机电维修实际操作项目作业记录（第1页）项目描述一、气缸磨损检验气缸截面选择：第一截面为活塞上止点时第一道活塞环下边沿对应的缸壁位置；第二截面为气缸中部；第三截面为气缸孔下沿向上10～20mm。气缸未磨损部位：气缸上部，活塞环未接触到的部位。二、曲轴形位误差检验三、霍尔传感器性能检测四、节气门位置传感器性能检测五、进气压力传感器性能检测六、冷却液温度传感器性能检测记录填写要点提示：各项目均要求完整填写作业记录。记录各种检测参数（例如：直径、高度、弯曲度、电压、电阻、温度等），根据检测参数得出的结论（例如：修理级别、传感器性能好坏等）或计算结果（例如：圆度、圆柱度、扭曲角等）。第2页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页机电维修实际操作项目作业记录（第2页）一、气缸磨损检验序号项目作业记录1待测气缸体编号2待测气缸号3用游标卡尺测得的气缸直径mm4用量缸表测得的气缸未磨损部位直径mm5将用量缸表测得的数据和相应计算结果填入下表：截面最大值（mm）最小值（mm）圆度（mm）圆柱度（mm）1236最终确定的气缸圆度mm7最终确定的气缸的圆柱度mm8气缸的修理尺寸（加工余量取0.15mm）计算值mm9最终确定的气缸的修理级别（0.25mm×4级）mm第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页机电维修实际操作项目作业记录（第3页）二、曲轴形位误差检验序号项目作业记录1待测曲轴编号2待测轴颈号第（）道主轴颈第（）道连杆轴颈3将用外径千分尺测得的数据和相应计算结果填入下表：截面直径最大值（mm）直径最小值（mm）圆度（mm）圆柱度（mm）124最终确定的轴颈圆度mm5最终确定的轴颈的圆柱度mm6轴颈的修理尺寸（加工余量取0.10mm）计算值mm7曲轴的弯曲度mm8曲轴的曲柄半径mm9曲轴的扭曲度°10最终确定的轴颈的修理级别（0.25mm×4级）mm三、霍尔传感器性能检测序号项目作业记录1待测霍尔传感器编号2霍尔传感器的类型3霍尔传感器的输出高电平V4霍尔传感器的输出低电平V5霍尔传感器的性能第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页第6页共10页第7页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共10页机电维修实际操作项目作业记录（第4页）四、节气门位置传感器性能检测序号项目作业记录1待测节气门位置传感器编号2节气门位置传感器的类型3节气门位置传感器的全程电阻Ω4将给定开度下对应的节气门位置传感器输出端与接地端之间的电阻填入下表：节气门开度（%）0255075100电阻（Ω）5节气门位置传感器输出电阻的连续性6节气门位置传感器的性能五、进气压力传感器性能检测序号项目作业记录1待测进气压力传感器的编号2进气压力传感器的类型3将给定真空度下对应的待测进气压力传感器输出电压填入下表：真空度（kPa）02040...
