桩承台分项工程质量技术交底卡VIP免费

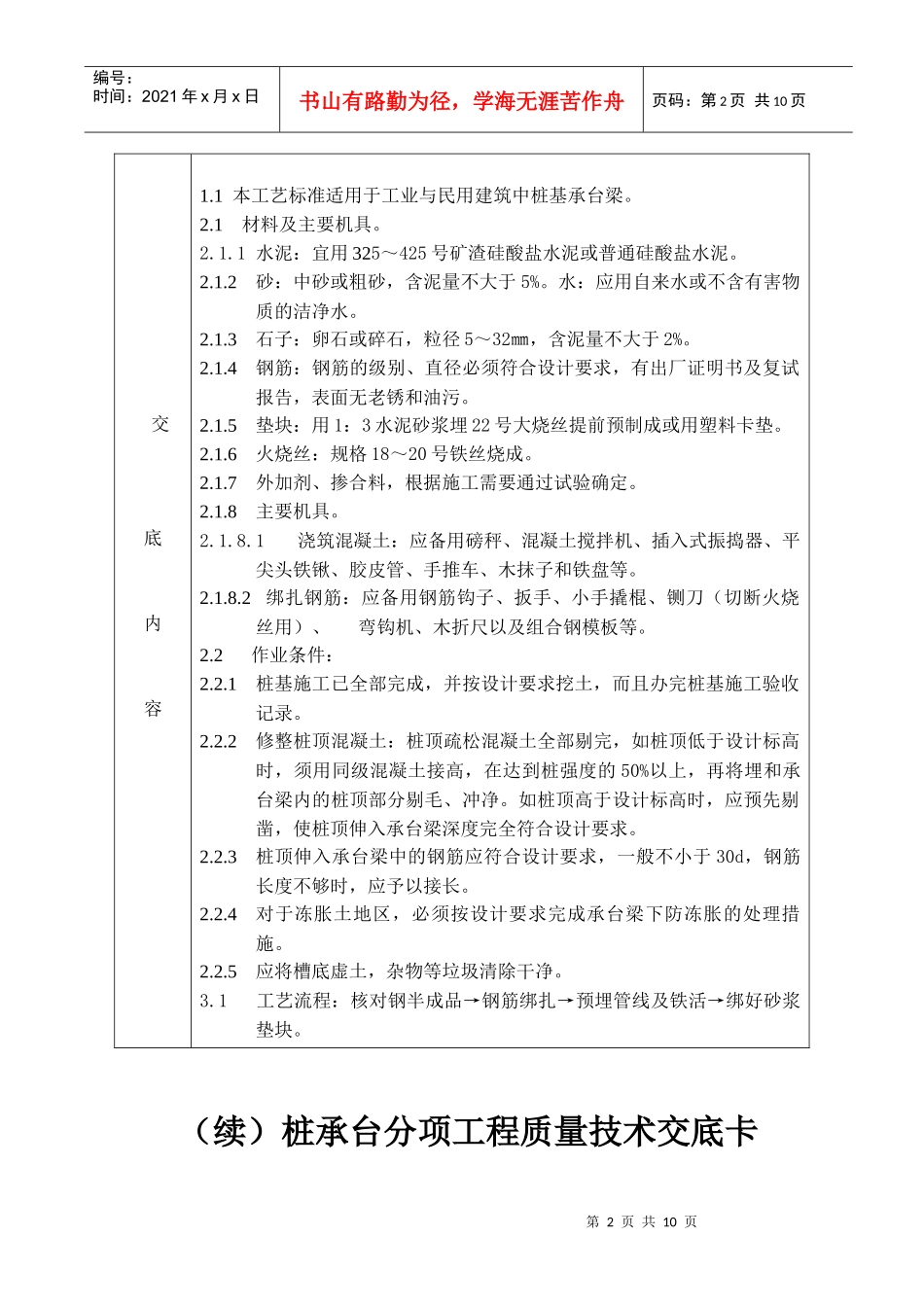

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页桩承台分项工程质量技术交底卡GD2301003□□施工单位工程名称分部工程交底部位日期年月日第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页交底内容1.1本工艺标准适用于工业与民用建筑中桩基承台梁。2.1材料及主要机具。2.1.1水泥：宜用325～425号矿渣硅酸盐水泥或普通硅酸盐水泥。2.1.2砂：中砂或粗砂，含泥量不大于5%。水：应用自来水或不含有害物质的洁净水。2.1.3石子：卵石或碎石，粒径5～32㎜，含泥量不大于2%。2.1.4钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告，表面无老锈和油污。2.1.5垫块：用1：3水泥砂浆埋22号大烧丝提前预制成或用塑料卡垫。2.1.6火烧丝：规格18～20号铁丝烧成。2.1.7外加剂、掺合料，根据施工需要通过试验确定。2.1.8主要机具。2.1.8.1浇筑混凝土：应备用磅秤、混凝土搅拌机、插入式振捣器、平尖头铁锹、胶皮管、手推车、木抹子和铁盘等。2.1.8.2绑扎钢筋：应备用钢筋钩子、扳手、小手撬棍、铡刀（切断火烧丝用）、弯钩机、木折尺以及组合钢模板等。2.2作业条件：2.2.1桩基施工已全部完成，并按设计要求挖土，而且办完桩基施工验收记录。2.2.2修整桩顶混凝土：桩顶疏松混凝土全部剔完，如桩顶低于设计标高时，须用同级混凝土接高，在达到桩强度的50%以上，再将埋和承台梁内的桩顶部分剔毛、冲净。如桩顶高于设计标高时，应预先剔凿，使桩顶伸入承台梁深度完全符合设计要求。2.2.3桩顶伸入承台梁中的钢筋应符合设计要求，一般不小于30d，钢筋长度不够时，应予以接长。2.2.4对于冻胀土地区，必须按设计要求完成承台梁下防冻胀的处理措施。2.2.5应将槽底虚土，杂物等垃圾清除干净。3.1工艺流程：核对钢半成品→钢筋绑扎→预埋管线及铁活→绑好砂浆垫块。（续）桩承台分项工程质量技术交底卡第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页GD2301003□□施工单位工程名称分部工程交底部位日期年月日交底内容3.1.1钢筋绑扎工艺流程：确定组装钢模板方案→组装钢模板→模板预检3.1.2混凝土浇筑工艺流程：搅拌混凝土→浇捣→养护。3．2钢筋绑扎：3.2.1核对钢筋半成品：应先按设计图纸核对加工的半成品钢筋，对其规格、形状、型号、品种经过检验，然后挂牌堆放好。3.2.2钢筋绑扎：钢筋应按顺序绑扎，一般情况下，先长轴后短轴，由一端向另一端依次进行，操作时按图纸要求划线、铺铁、穿箍、绑扎，最后成型。3.2.3预埋管线及铁活，预留孔洞位置应正确，桩伸入承台梁的钢筋、承台梁上的柱状晶子、板墙插铁，均应按图纸绑好，扎结牢固（应采用十字扣）或焊牢，其标高、位置、搭接锚固长度等尺寸应准确，不得遗漏或位移。3.2.4受力钢筋搭接接头位置应正确。其接头相互错开，上铁在跨中，下铁应尺量在支座处：每个搭接接头的长度范围内，搭接钢筋面积不应超过该长度范围内钢筋总面积的1/4。所有受力钢筋和箍交接处全绑扎，不得跳扣。3.2.5绑砂浆垫块：底部钢筋下的砂浆垫块，一般厚度不小于50㎜，间隔1m，侧面的垫块应与钢筋绑牢，不应遗漏。3.3安装模板：3.3.1确定组装钢模板方案:应先制定出承台梁组装钢模板的方案,并经计算确定对拉螺栓的直径、长度、位置和纵横龙骨、连杆点间距及尺寸，遇有钢模板不符合模数时，可另加木模板补缝。3.3.2安装钢模板：安装组合钢模板，组合钢模板由平面模板、阴、阳角模板拼成。其纵横胁拼接用的U形卡、插销等零件，要求齐全牢固，不松动、不遗漏。3.3.3模板预检：模板安装后，应对断面尺寸、标高、对拉螺栓、连杆支撑等进行预检，均应符合设计图纸和质量标准的要求。3.4混凝土浇筑：3.4.1搅拌：按配合比称出每盘水泥、砂子、石子的重量以下外加剂的用量。操作时要每车过磅，先倒石子，后倒砂子和加水搅拌。外加剂一般随水加放入。第一盘第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页（续）桩承台分项工程质量技术交底卡GD2301003□□施工单位工程名称分部工程交...
