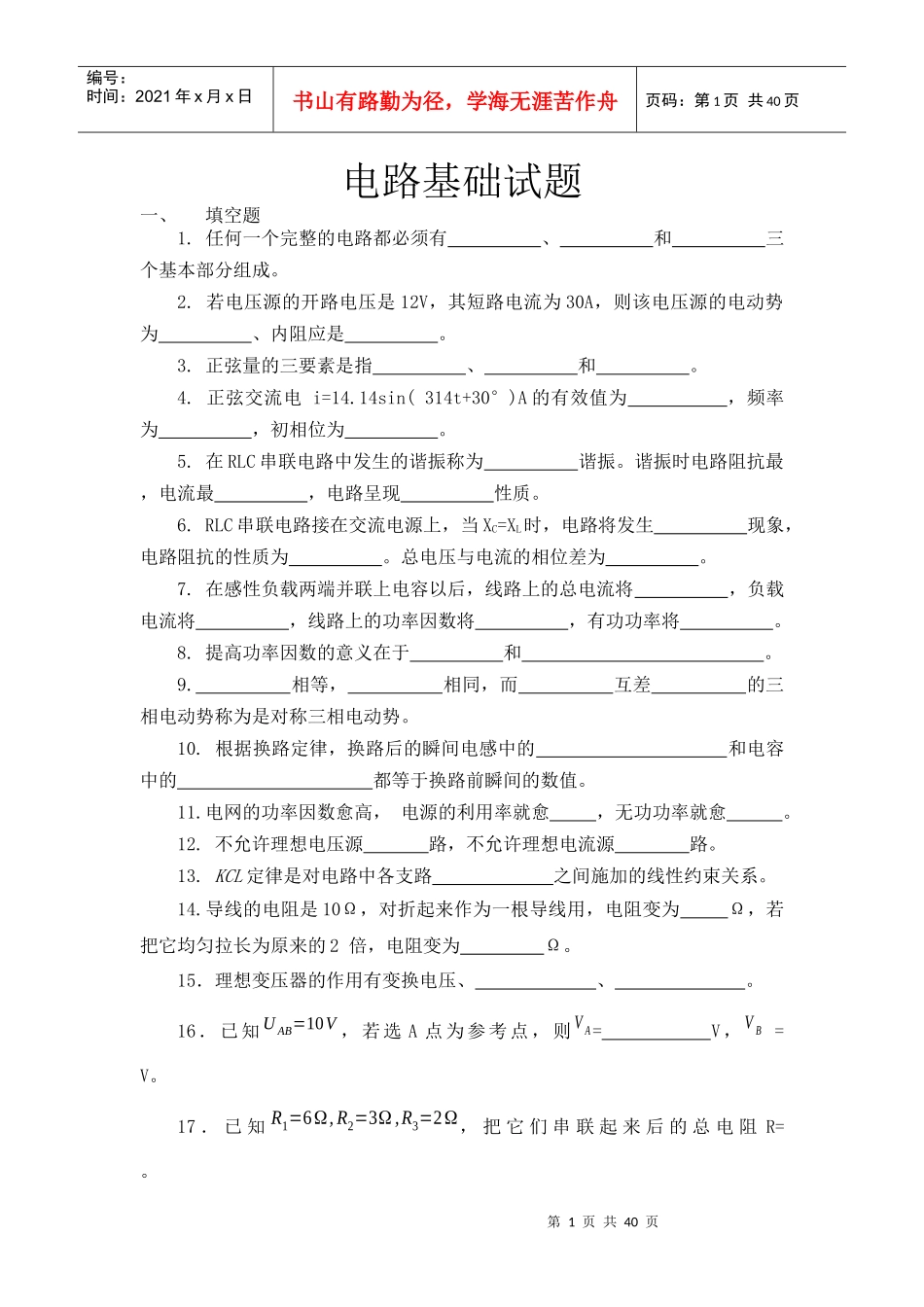

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页电路基础试题一、填空题1.任何一个完整的电路都必须有、和三个基本部分组成。2.若电压源的开路电压是12V，其短路电流为30A，则该电压源的电动势为、内阻应是。3.正弦量的三要素是指、和。4.正弦交流电i=14.14sin(314t+30°)A的有效值为，频率为，初相位为。5.在RLC串联电路中发生的谐振称为谐振。谐振时电路阻抗最，电流最，电路呈现性质。6.RLC串联电路接在交流电源上，当XC=XL时，电路将发生现象，电路阻抗的性质为。总电压与电流的相位差为。7.在感性负载两端并联上电容以后，线路上的总电流将，负载电流将，线路上的功率因数将，有功功率将。8.提高功率因数的意义在于和。9.相等，相同，而互差的三相电动势称为是对称三相电动势。10.根据换路定律，换路后的瞬间电感中的和电容中的都等于换路前瞬间的数值。11.电网的功率因数愈高，电源的利用率就愈，无功功率就愈。12.不允许理想电压源路，不允许理想电流源路。13.KCL定律是对电路中各支路之间施加的线性约束关系。14.导线的电阻是10Ω，对折起来作为一根导线用，电阻变为Ω，若把它均匀拉长为原来的2倍，电阻变为Ω。15．理想变压器的作用有变换电压、、。16．已知UAB=10V，若选A点为参考点，则VA=V，VB=V。17．已知R1=6Ω,R2=3Ω,R3=2Ω，把它们串联起来后的总电阻R=。第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页18．在纯电阻交流电路中，电压与电流的相位关系是，在纯电感交流电路中，电压与电流的相位关系是电压电流90º。19．复导纳Y=G−j(BL−BC)，G称为，BL称为，BC称为。20．纯电阻负载的功率因数为，而纯电感和纯电容负载的功率因数为，当电源电压和负载有功功率一定时，功率因数越低电源提供的电流越，线路的电压降越。21．如果对称三相交流电路的U相电压uU=220√2sin(314t+30°)V,那么其余两相电压分别为：uV=V，uW=V。22．非正弦周期电压u=4√2sinωt+3√2sin3ωt，其基波分量是；三次谐波分量是；其有效值U=V。23．若导线对折起来作为一根导线用，电阻是10Ω，则原电阻值为，若把它均匀拉长为原来的3倍，电阻变为Ω。24．已知UAB=10V，若选B点为参考点，则VA=V，VB=V。25．已知R1=6Ω,R2=3Ω,R3=2Ω，把它们并联起来后的总电阻R=。26．电压源的内阻越越好，电流源的内阻越越好；理想电压源的内阻为，理想电流源的内阻为。27．一正弦交流电流的解析式为i=5√2sin(314t−45°)A,则其有效值I=A，频率f=Hz，周期T=s，角频率ω=rad/s,初相ψi。第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页28．提高功率因数常用的方法是，功率因数最大等于。29．如果对称三相电流中iU=20√2sin(314t−30°)A,那么其余两相电流分别为：iV=A，iW=A。30．非正弦周期电压u=8√2sinωt+6√2sin3ωt，其基波分量是；三次谐波分量是；其有效值U=V。31.串联谐振电路的品质因数Q是由参数____________来决定的。Q值越高则回路的选择性____________，回路的通频带____________。32.三相照明负载必须采用_____________接法，且中性线上不允许安装___________和__________，中线的作用是_________________________。33.对称三相电路有功功率的计算公式为，与负载的无关。34．流过元件的电流实际方向与参考方向时电流为正值；实际方向与参考方向时电流为负值。35．电路中两点间的电压就是两点间的之差，电压的实际方向是从点指向点。36．某元件上电压和电流的参考方向一致时，称为方向，如果p>0时，表明该元件功率，如果P<0,表明该元件功率。37．实际电压源可以用一个和电阻的模型来表征，实际电流源可以用一个和电阻的模型来表征。实际电压源和实际电流源进行等效互换的条件是和。38．两个互感线圈的自感系数分别为L1、L2，互感系数为M，则其顺向串联的等效电感L'＝____________，反向串联时的等效电感为L''＝_______________。39．三相对称负载星形连接时，线电压是相电压的_______倍，线电流是相电流的_______倍；三相对称负载三角形连接时，线电压...
