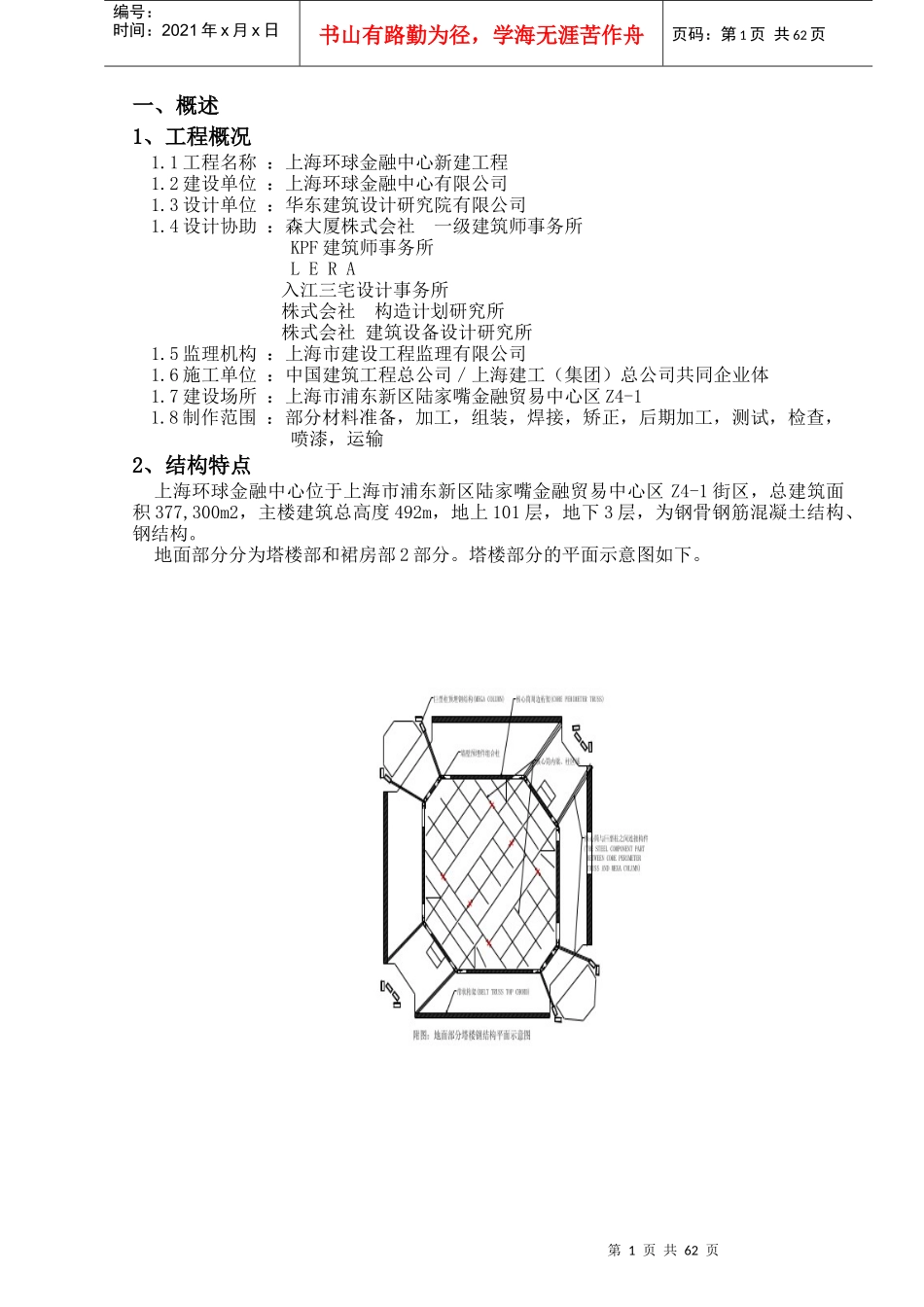

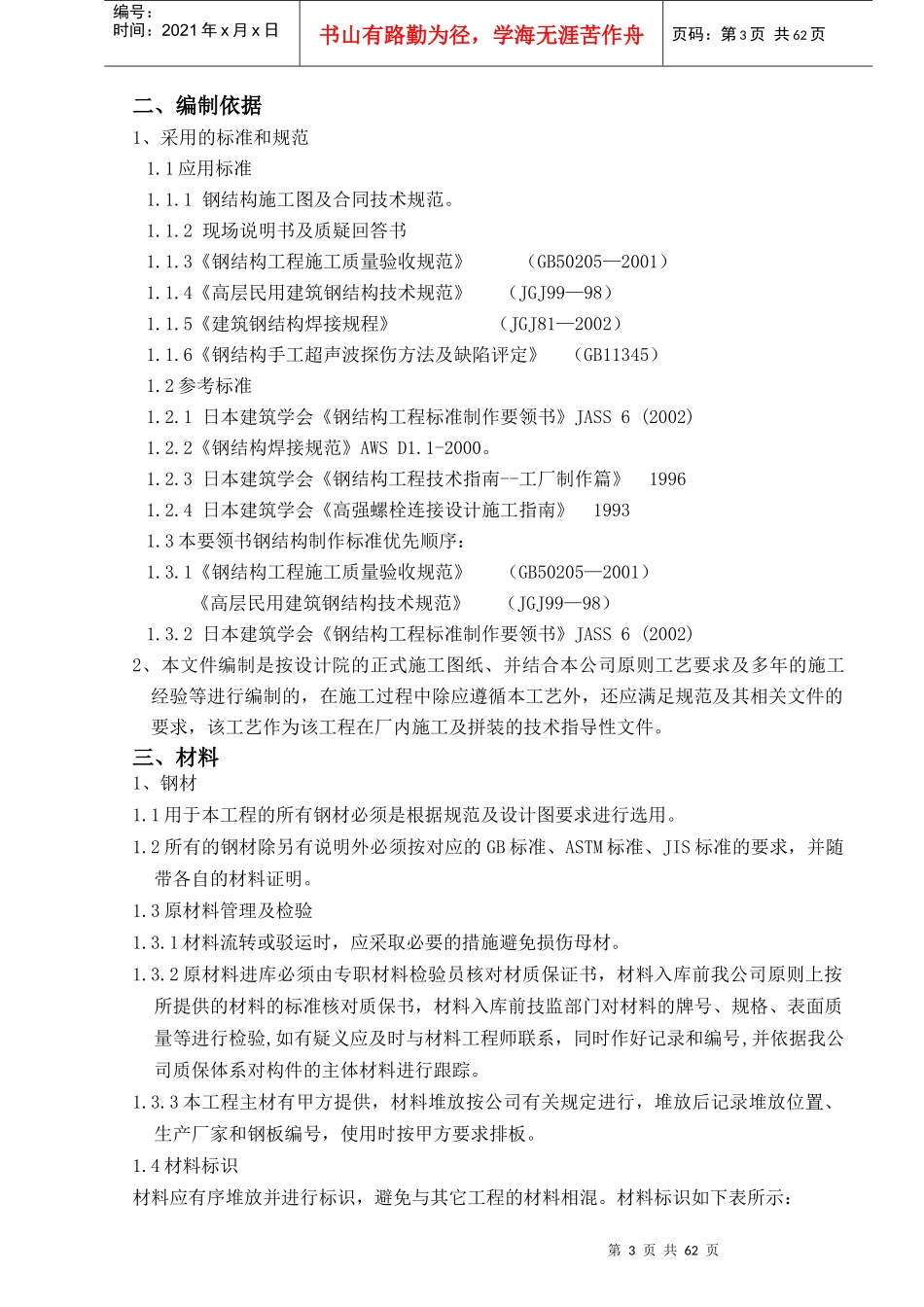

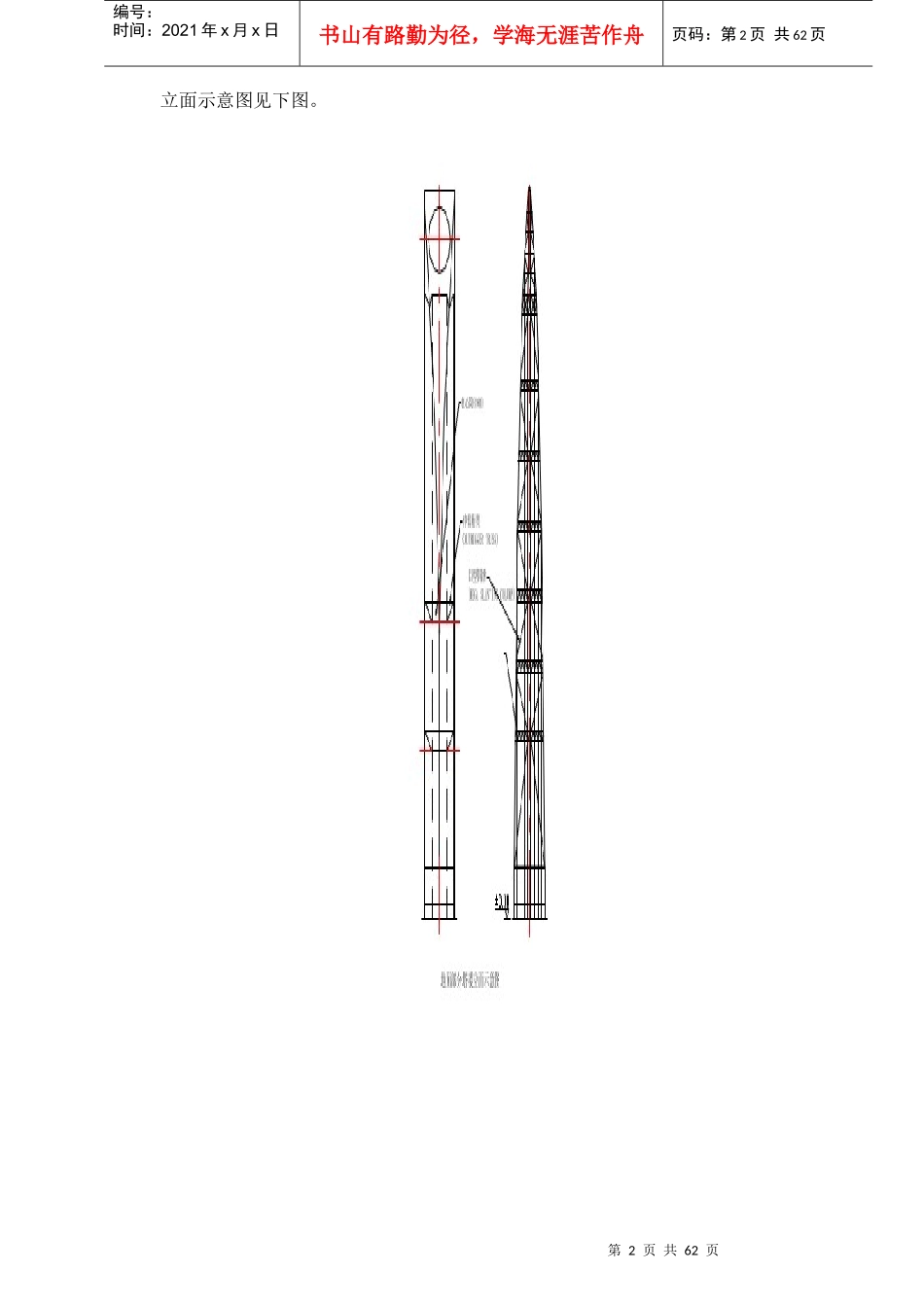

第1页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共62页一、概述1、工程概况1.1工程名称：上海环球金融中心新建工程1.2建设单位：上海环球金融中心有限公司1.3设计单位：华东建筑设计研究院有限公司1.4设计协助：森大厦株式会社一级建筑师事务所KPF建筑师事务所LERA入江三宅设计事务所株式会社构造计划研究所株式会社建筑设备设计研究所1.5监理机构：上海市建设工程监理有限公司1.6施工单位：中国建筑工程总公司／上海建工（集团）总公司共同企业体1.7建设场所：上海市浦东新区陆家嘴金融贸易中心区Z4-11.8制作范围：部分材料准备，加工，组装，焊接，矫正，后期加工，测试，检查，喷漆，运输2、结构特点上海环球金融中心位于上海市浦东新区陆家嘴金融贸易中心区Z4-1街区，总建筑面积377,300m2，主楼建筑总高度492m，地上101层，地下3层，为钢骨钢筋混凝土结构、钢结构。地面部分分为塔楼部和裙房部2部分。塔楼部分的平面示意图如下。第2页共62页第1页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共62页立面示意图见下图。第3页共62页第2页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共62页二、编制依据1、采用的标准和规范1.1应用标准1.1.1钢结构施工图及合同技术规范。1.1.2现场说明书及质疑回答书1.1.3《钢结构工程施工质量验收规范》（GB50205—2001）1.1.4《高层民用建筑钢结构技术规范》（JGJ99—98）1.1.5《建筑钢结构焊接规程》（JGJ81—2002）1.1.6《钢结构手工超声波探伤方法及缺陷评定》（GB11345）1.2参考标准1.2.1日本建筑学会《钢结构工程标准制作要领书》JASS6(2002)1.2.2《钢结构焊接规范》AWSD1.1-2000。1.2.3日本建筑学会《钢结构工程技术指南--工厂制作篇》19961.2.4日本建筑学会《高强螺栓连接设计施工指南》19931.3本要领书钢结构制作标准优先顺序：1.3.1《钢结构工程施工质量验收规范》（GB50205—2001）《高层民用建筑钢结构技术规范》（JGJ99—98）1.3.2日本建筑学会《钢结构工程标准制作要领书》JASS6(2002)2、本文件编制是按设计院的正式施工图纸、并结合本公司原则工艺要求及多年的施工经验等进行编制的，在施工过程中除应遵循本工艺外，还应满足规范及其相关文件的要求，该工艺作为该工程在厂内施工及拼装的技术指导性文件。三、材料1、钢材1.1用于本工程的所有钢材必须是根据规范及设计图要求进行选用。1.2所有的钢材除另有说明外必须按对应的GB标准、ASTM标准、JIS标准的要求，并随带各自的材料证明。1.3原材料管理及检验1.3.1材料流转或驳运时，应采取必要的措施避免损伤母材。1.3.2原材料进库必须由专职材料检验员核对材质保证书，材料入库前我公司原则上按所提供的材料的标准核对质保书，材料入库前技监部门对材料的牌号、规格、表面质量等进行检验,如有疑义应及时与材料工程师联系，同时作好记录和编号,并依据我公司质保体系对构件的主体材料进行跟踪。1.3.3本工程主材有甲方提供，材料堆放按公司有关规定进行，堆放后记录堆放位置、生产厂家和钢板编号，使用时按甲方要求排板。1.4材料标识材料应有序堆放并进行标识，避免与其它工程的材料相混。材料标识如下表所示：第4页共62页第3页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共62页钢材牌号识别色标识别要领Q235B红、绿红1道、绿1道Q345B蓝、绿蓝1道、绿1道A572Gr50蓝、绿蓝2道、绿1道STKN490B橙、绿橙1道、绿1道SN490C橙、绿橙2道、绿1道DI-MC460黄、绿黄1道、绿1道1.5、材料堆放为防止变形，材料应平放垫平，吊运操作时应规范。若发现钢板平整度或翘曲超差，应进行矫正处理。经切割下料后所剩的余料应按材料的牌号、规格堆放好并标识。1.6材料试验按合同要求做材料复验,材料试验报告，其中包括结构钢的化学、物理以及其它相应的试验数据报告提交给需方。2.焊接材料2.1焊接材料规范要求2.1.1用于本工程的焊接材料应符合JIS标准的产品材料标准规范或等同。2.1.2使用低氢焊材进行焊接,焊接材料必须存储于防潮包装内，施行烘干必须符合材料说明书规定或AWSD1.1-2000...
