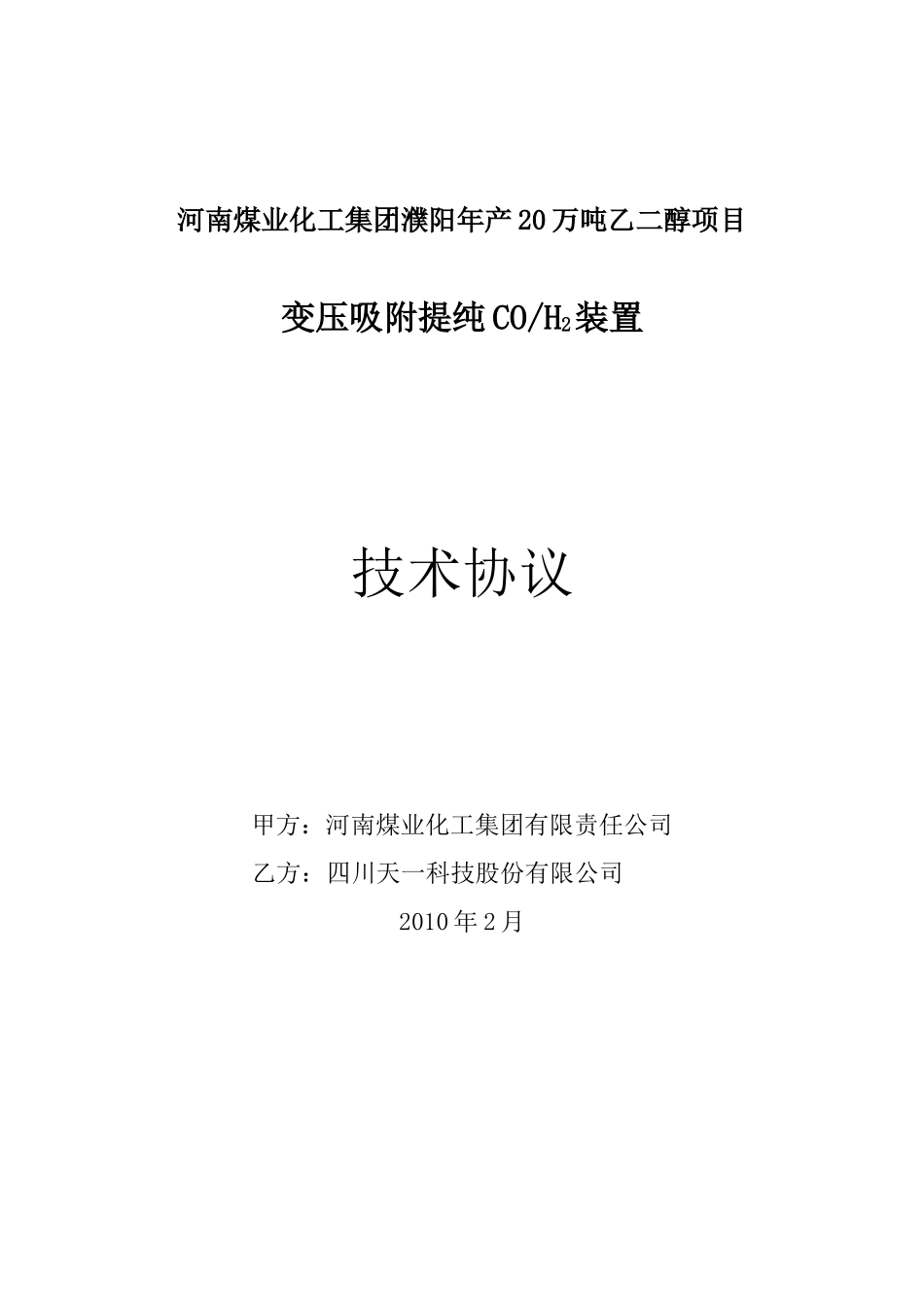

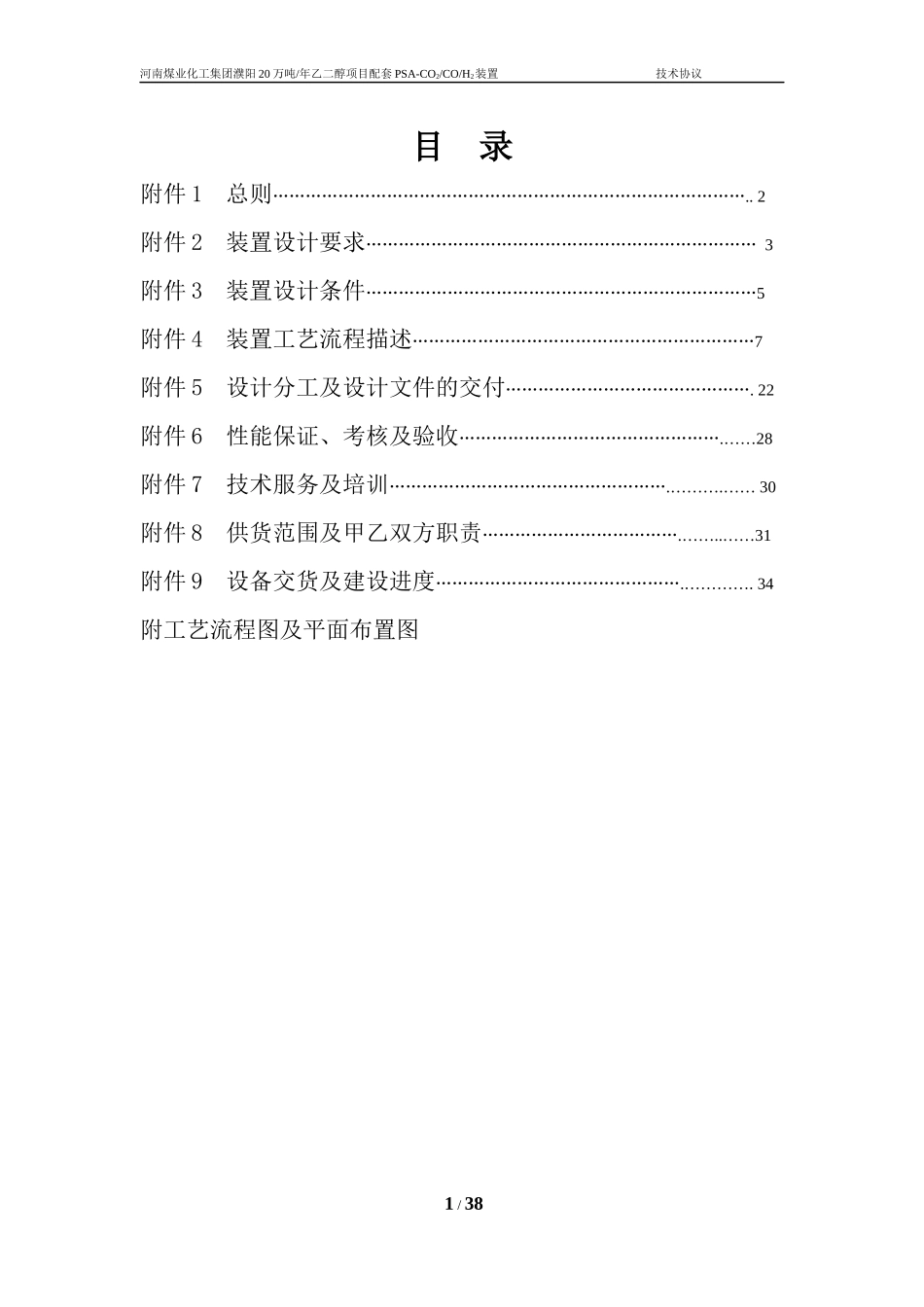

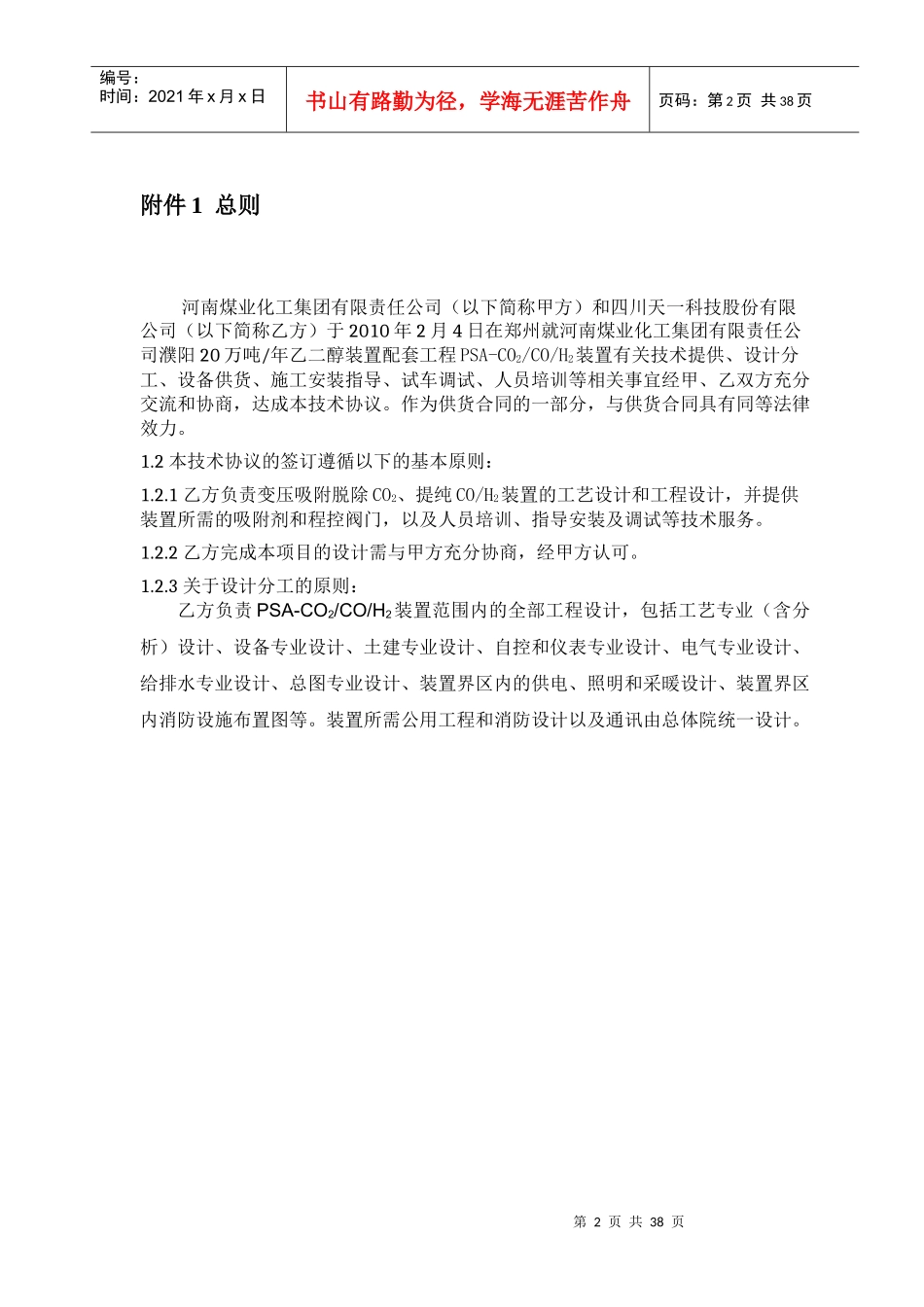

河南煤业化工集团濮阳年产20万吨乙二醇项目变压吸附提纯CO/H2装置技术协议甲方：河南煤业化工集团有限责任公司乙方：四川天一科技股份有限公司2010年2月河南煤业化工集团濮阳20万吨/年乙二醇项目配套PSA-CO2/CO/H2装置技术协议目录附件1总则……………………………………………………………………………..2附件2装置设计要求………………………………………………………………3附件3装置设计条件………………………………………………………………5附件4装置工艺流程描述………………………………………………………7附件5设计分工及设计文件的交付……………………………………….22附件6性能保证、考核及验收………………………………………….……28附件7技术服务及培训…………………………………………….……….……30附件8供货范围及甲乙双方职责……………………………….……..……31附件9设备交货及建设进度……………………………………….………….34附工艺流程图及平面布置图1/38第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页附件1总则河南煤业化工集团有限责任公司（以下简称甲方）和四川天一科技股份有限公司（以下简称乙方）于2010年2月4日在郑州就河南煤业化工集团有限责任公司濮阳20万吨/年乙二醇装置配套工程PSA-CO2/CO/H2装置有关技术提供、设计分工、设备供货、施工安装指导、试车调试、人员培训等相关事宜经甲、乙双方充分交流和协商，达成本技术协议。作为供货合同的一部分，与供货合同具有同等法律效力。1.2本技术协议的签订遵循以下的基本原则：1.2.1乙方负责变压吸附脱除CO2、提纯CO/H2装置的工艺设计和工程设计，并提供装置所需的吸附剂和程控阀门，以及人员培训、指导安装及调试等技术服务。1.2.2乙方完成本项目的设计需与甲方充分协商，经甲方认可。1.2.3关于设计分工的原则：乙方负责PSA-CO2/CO/H2装置范围内的全部工程设计，包括工艺专业（含分析）设计、设备专业设计、土建专业设计、自控和仪表专业设计、电气专业设计、给排水专业设计、总图专业设计、装置界区内的供电、照明和采暖设计、装置界区内消防设施布置图等。装置所需公用工程和消防设计以及通讯由总体院统一设计。第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页附件2装置设计要求2.1技术条件及规格2.1.1原料气条件组分COCO2N2ArH2H2SCH3OHCH4组成v%30.43.145.000.0561.24≤0.1ppm0.020.15流量：90000Nm3/h压力：3.2Mpag温度：≤40℃2.1.2CO产品气要求指标名称单位指标数值备注COVol%≥98.0CO2Vol%≤0.02H2Sppm≤0.1产量：22000Nm3/h压力：≥0.02MPag温度：≤40℃2.1.3H2产品气组分：组分H2N2+CH4+ArCO∑组成V%≥99.9≤0.1≤10ppm**Expressionisfaulty**产量气量：42000Nm3/h压力：≥3.0MPaG温度：≤40℃第4页共38页第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页2.2装置工艺流程工艺流程框图点①③⑤⑦间为本装置界区范围2.3物料平衡表物料平衡(干基)表气流名称单位组份合计H2COCO2N2CH4Ar①原料气v%61.2630.403.145.000.150.05100.00Nm3/h55134.027360.02826.04500.0135.0045.0090000②脱碳气v%64.3830.300.0055.150.110.05100.00Nm3/h53480.025171.24.404275.0094.5041.4083066④半产品氢气v%87.365.910.006.580.080.07100.00Nm3/h53346.93611.20.004017.6050.5040.3061066③氢气v%99.90.0010.099100.00Nm3/h41958.00.4241.5842000⑤一氧化碳v%0.6198.000.021.170.200.01100.00Nm3/h133.1021560.04.40257.4044.001.1022000⑦解吸气v%50.1722.3110.8516.160.350.17100.00Nm3/h13042.95799.62821.64201.091.043.926000.0⑥冲洗气v%59.7318.940.0020.850.260.21100.00Nm3/h11388.93610.80.03976.050.540.319066.5①原料④半产品②脱碳气⑦解吸气PSA-CO2/RRPSA-COPSA-H2⑤产品CO③产品氢气第5页共38页第4页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共38页附件3装置设计条件3.1现场设计基础条件3.1.1电6kVAC6kV(±5%)50...
