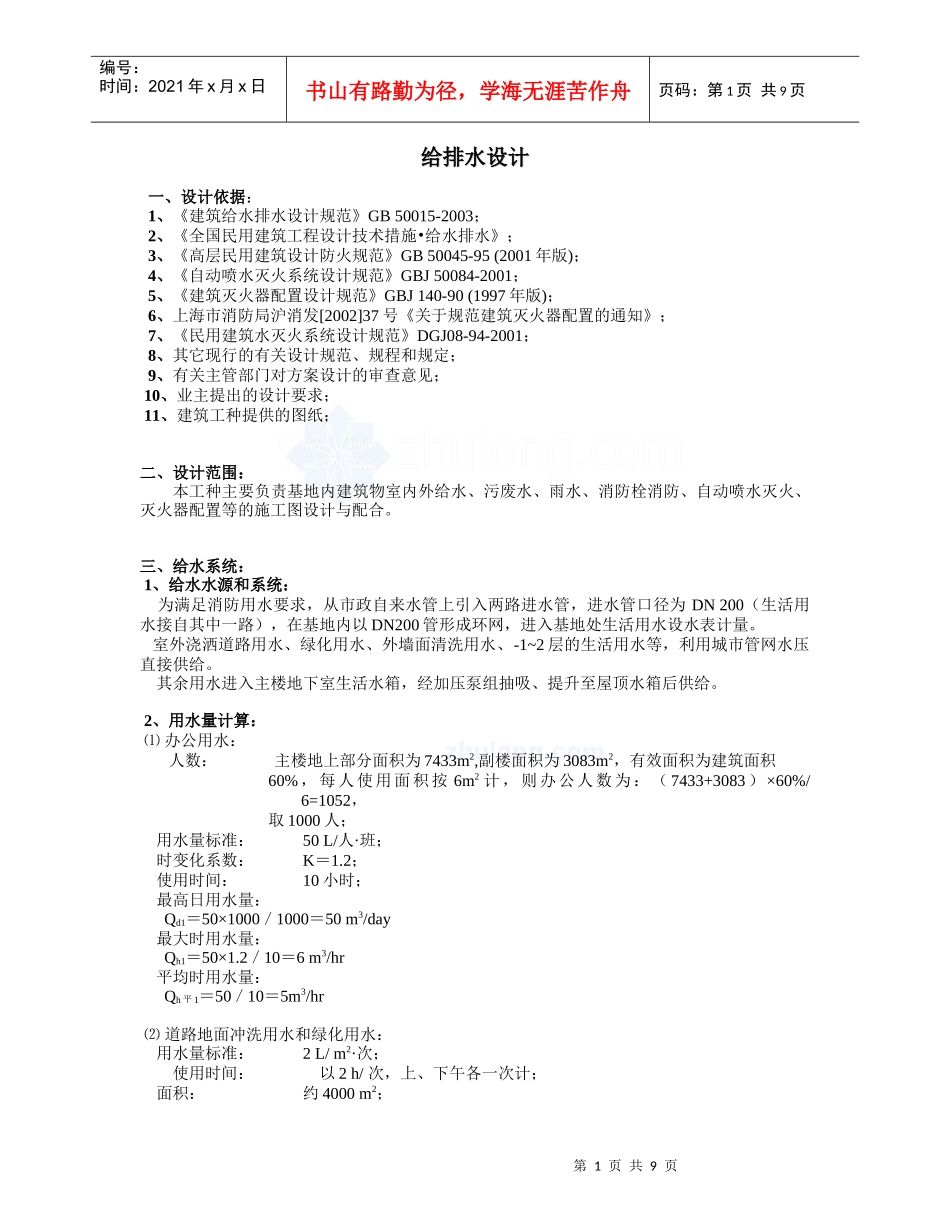

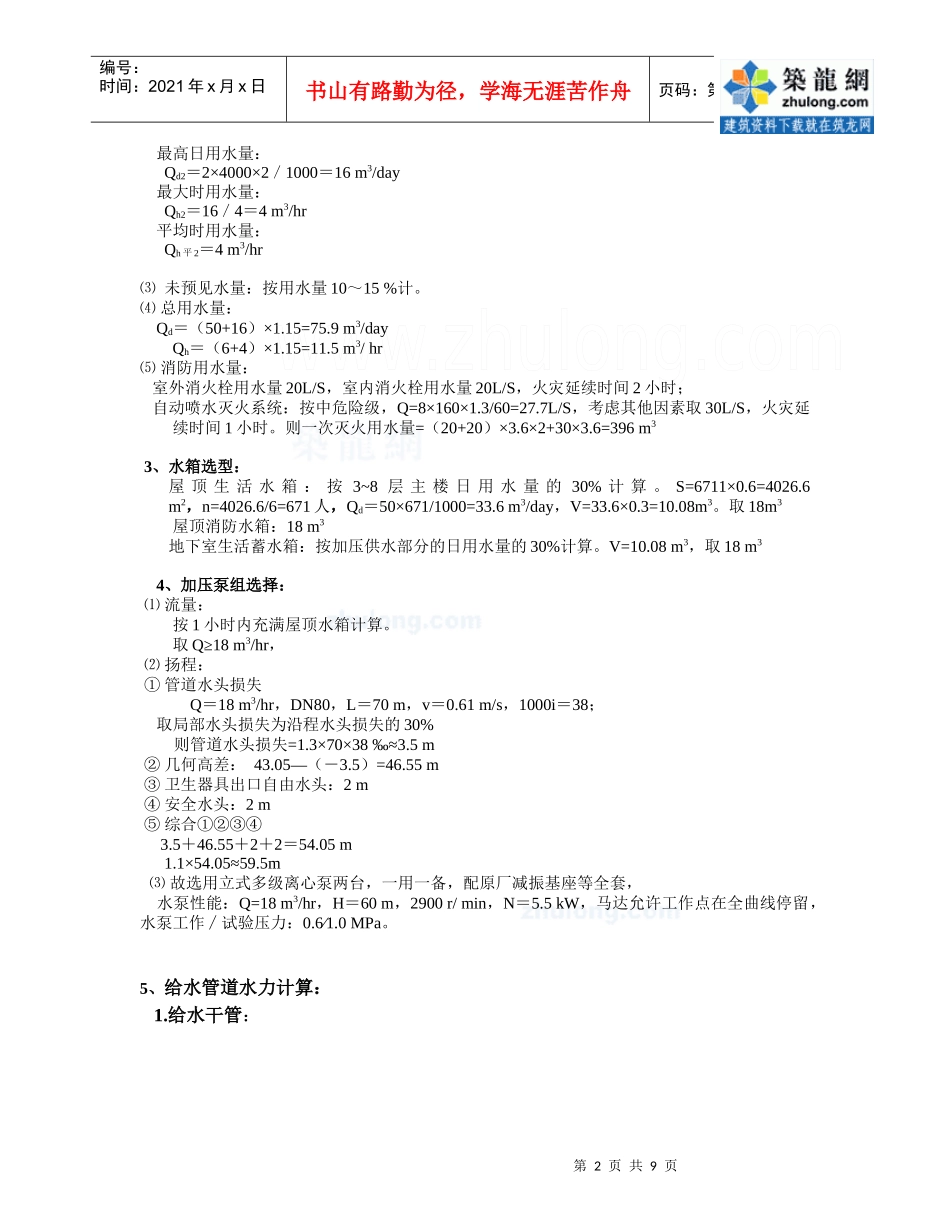

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页给排水设计给排水设计一、设计依据：1、《建筑给水排水设计规范》GB50015-2003；2、《全国民用建筑工程设计技术措施•给水排水》；3、《高层民用建筑设计防火规范》GB50045-95(2001年版)；4、《自动喷水灭火系统设计规范》GBJ50084-2001；5、《建筑灭火器配置设计规范》GBJ140-90(1997年版)；6、上海市消防局沪消发[2002]37号《关于规范建筑灭火器配置的通知》；7、《民用建筑水灭火系统设计规范》DGJ08-94-2001；8、其它现行的有关设计规范、规程和规定；9、有关主管部门对方案设计的审查意见；10、业主提出的设计要求；11、建筑工种提供的图纸；二、设计范围：本工种主要负责基地内建筑物室内外给水、污废水、雨水、消防栓消防、自动喷水灭火、灭火器配置等的施工图设计与配合。三、给水系统：1、给水水源和系统：为满足消防用水要求，从市政自来水管上引入两路进水管，进水管口径为DN200（生活用水接自其中一路），在基地内以DN200管形成环网，进入基地处生活用水设水表计量。室外浇洒道路用水、绿化用水、外墙面清洗用水、-1~2层的生活用水等，利用城市管网水压直接供给。其余用水进入主楼地下室生活水箱，经加压泵组抽吸、提升至屋顶水箱后供给。2、用水量计算：⑴办公用水：人数：主楼地上部分面积为7433m2,副楼面积为3083m2，有效面积为建筑面积60%，每人使用面积按6m2计，则办公人数为：（7433+3083）×60%/6=1052，取1000人；用水量标准：50L/人·班；时变化系数：K＝1.2；使用时间：10小时；最高日用水量：Qd1＝50×1000／1000＝50m3/day最大时用水量：Qh1＝50×1.2／10＝6m3/hr平均时用水量：Qh平1＝50／10＝5m3/hr⑵道路地面冲洗用水和绿化用水：用水量标准：2L/m2·次；使用时间：以2h/次，上、下午各一次计；面积：约4000m2；第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页最高日用水量：Qd2＝2×4000×2／1000＝16m3/day最大时用水量：Qh2＝16／4＝4m3/hr平均时用水量：Qh平2＝4m3/hr⑶未预见水量：按用水量10～15%计。⑷总用水量：Qd＝（50+16）×1.15=75.9m3/dayQh＝（6+4）×1.15=11.5m3/hr⑸消防用水量：室外消火栓用水量20L/S，室内消火栓用水量20L/S，火灾延续时间2小时；自动喷水灭火系统：按中危险级，Q=8×160×1.3/60=27.7L/S，考虑其他因素取30L/S，火灾延续时间1小时。则一次灭火用水量=（20+20）×3.6×2+30×3.6=396m33、水箱选型：屋顶生活水箱：按3~8层主楼日用水量的30%计算。S=6711×0.6=4026.6m2，n=4026.6/6=671人，Qd＝50×671/1000=33.6m3/day，V=33.6×0.3=10.08m3。取18m3屋顶消防水箱：18m3地下室生活蓄水箱：按加压供水部分的日用水量的30%计算。V=10.08m3，取18m34、加压泵组选择：⑴流量：按1小时内充满屋顶水箱计算。取Q≥18m3/hr，⑵扬程：①管道水头损失Q＝18m3/hr，DN80，L＝70m，v＝0.61m/s，1000i＝38；取局部水头损失为沿程水头损失的30%则管道水头损失=1.3×70×38‰≈3.5m②几何高差：43.05―（―3.5）=46.55m③卫生器具出口自由水头：2m④安全水头：2m⑤综合①②③④3.5＋46.55＋2＋2＝54.05m1.1×54.05≈59.5m⑶故选用立式多级离心泵两台，一用一备，配原厂减振基座等全套，水泵性能：Q=18m3/hr，H＝60m，2900r/min，N＝5.5kW，马达允许工作点在全曲线停留，水泵工作∕试验压力：0.6∕1.0MPa。5、给水管道水力计算：1.给水干管：第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页名称当量N1#~3#卫生间4#卫生间5#卫生间6#、7#卫生间8#、9#卫生间配件数量洗手盆水龙头0.7557551132小便器冲洗阀0.52432＼2＼3大便器冲洗水箱浮球阀0.568105127＼污水池、洗涤盆1.022821＼12开水器1.01＼21＼＼＼1当量总数Ng＼10.7513.2520.2510.252.252.756.756.0设计秒流量(L/s)qg＝0.2αNg1/2α＝1.5＼0.981.091.350.960.450.500.780.73配水管径DN(mm)＼3240403225253232流速v(m/s)＼1.180.841.031.150.850.940.880.872.给水立管：立管当量总数Ng设计秒流量qg(L...
