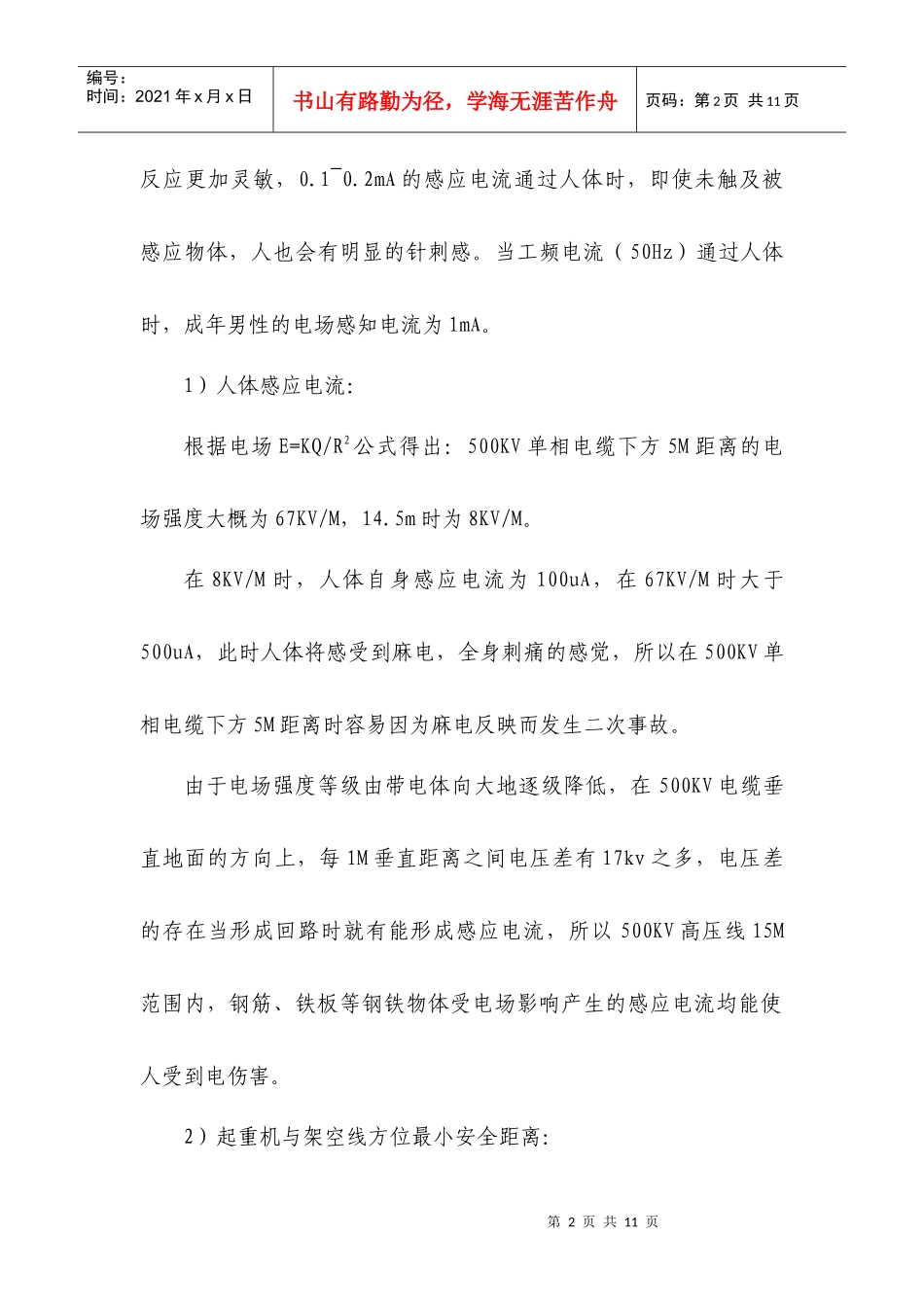

中铁五局杭长客专浙江段第十八架子队架桥机高压线下施工安全方案编制：复核：审核：中铁五局杭长铁路客运专线浙江段第十八架子队二零一一年月日0第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页即将架设的两跨梁正好与两座500KV高压铁塔正向交叉垂直，该两跨正处于500KV高压电缆线正下方，在不能要求停电的情况下必须探讨在500KV电缆下架桥机架梁作业和过孔是否达到安全距离的规定，并做好安全防范措施和相应的过孔方案。一、相关安全距离的规定1、闪络点击最小安全距离根据国家《施工现场临时用电安全技术规范》的规定，排除恶劣天气的影响，500KV高压线带电操作最小安全操作距离为3.4米，即人体在距离500KV高压线3.4M外将不受高压线闪络电击，电气设备在远离高压线5米外能保证其不受高压线闪络电击的影响。2、高压线电磁场的影响由于在高压输电线和高压配电装置周围存在着强大的电场，处在此电场内的导体会因静电感应作用而出现感应电压，当人们触及这些带有感应电压的物体时，就会有感应电注通过人体流向大地而使人受到电伤害。研究表明，人体对高压电场下的静电感应电流的第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页反应更加灵敏，0.1~0.2mA的感应电流通过人体时，即使未触及被感应物体，人也会有明显的针刺感。当工频电流（50Hz）通过人体时，成年男性的电场感知电流为1mA。1）人体感应电流：根据电场E=KQ/R2公式得出：500KV单相电缆下方5M距离的电场强度大概为67KV/M，14.5m时为8KV/M。在8KV/M时，人体自身感应电流为100uA，在67KV/M时大于500uA，此时人体将感受到麻电，全身刺痛的感觉，所以在500KV单相电缆下方5M距离时容易因为麻电反映而发生二次事故。由于电场强度等级由带电体向大地逐级降低，在500KV电缆垂直地面的方向上，每1M垂直距离之间电压差有17kv之多，电压差的存在当形成回路时就有能形成感应电流，所以500KV高压线15M范围内，钢筋、铁板等钢铁物体受电场影响产生的感应电流均能使人受到电伤害。2）起重机与架空线方位最小安全距离：第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页起重机与架空线路边线的最小安全距离电压（kV）安全距离(m)<11035110220330500沿垂直方向1.53.04.05.06.07.08.5沿水平方向1.52.03.54.06.07.08.5即500KV高压线8.5M范围内，起重机械等能受电场影响而在频繁操作时受损伤，特别是机械设备上的通讯线，电场将严重损害机械设备的通讯质量。由此可知，高压输电线路附近的强电场作用，可以对人体和机械设备构成潜在的危害。为了确保施工现场用电安全，防止外电线路施工人员的伤害，必须对此做相应的安全防范措施。二、架桥机架梁和过孔作业安全措施1、架桥机与500KV高压线距离计算两跨桥墩为距地面7.5米高，架桥机为14.6米高，梁片高3.6米，架桥机二号柱上小卷扬机高0.3米，500KV高压线初步测量为距地面31米，则架桥机最高点与高压线距离L=31-第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页（3.6+14.6+7.5+0.3）=5米。2、架桥机安全程度由上计算得出架桥机最高点与高压线距离L为5米，满足闪络点击最小安全距离的要求，但是小于8.5米不满足在“建工程(含脚手架)的周边与架空线路的边线之间的量小安全操作距离”和“起重机与架空线方位最小安全距离”的规定，架桥机和作业人员将有电场感应电流电击伤的危险。3、安全防范措施1）对架桥机的安全要求：a)确定每个桥墩上有有效接地装置，架桥机与桥墩接地线之间必须至少做三处可靠接地，接地电阻应当小于10Ω。b)将架桥机上电气设备周围的易燃易爆物、污源和腐蚀介质进行清理。c)在架桥机二号柱、三号柱横跨顶部直接搭设绝缘胶垫防护（特别是小卷扬机），增加模拟电容等级，防止意外电击。第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页d)确保所有通讯屏蔽线均有效接地，将电场干扰降低到最小。2）对作业人员的安全要求a)架桥机上作业人员...
