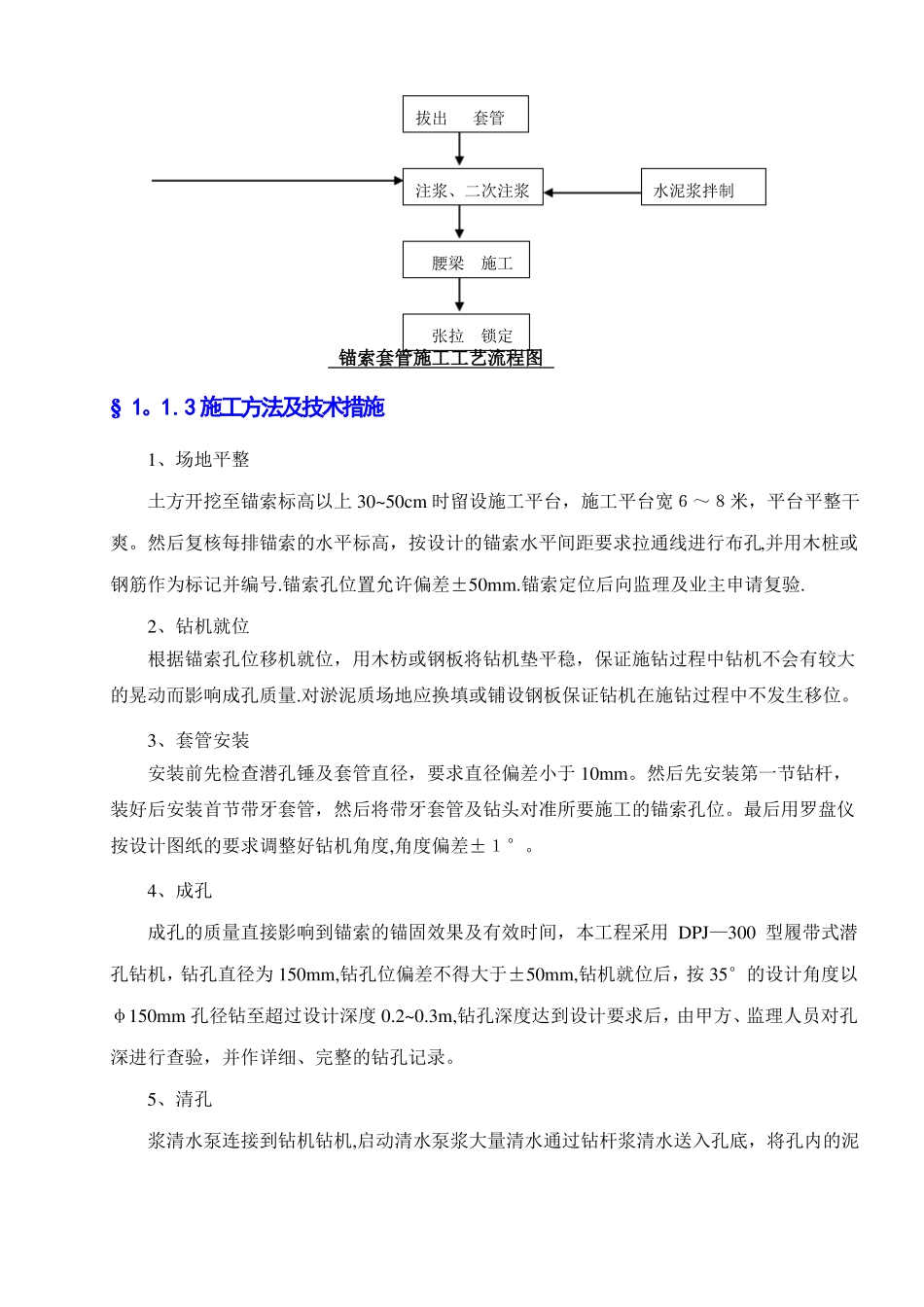

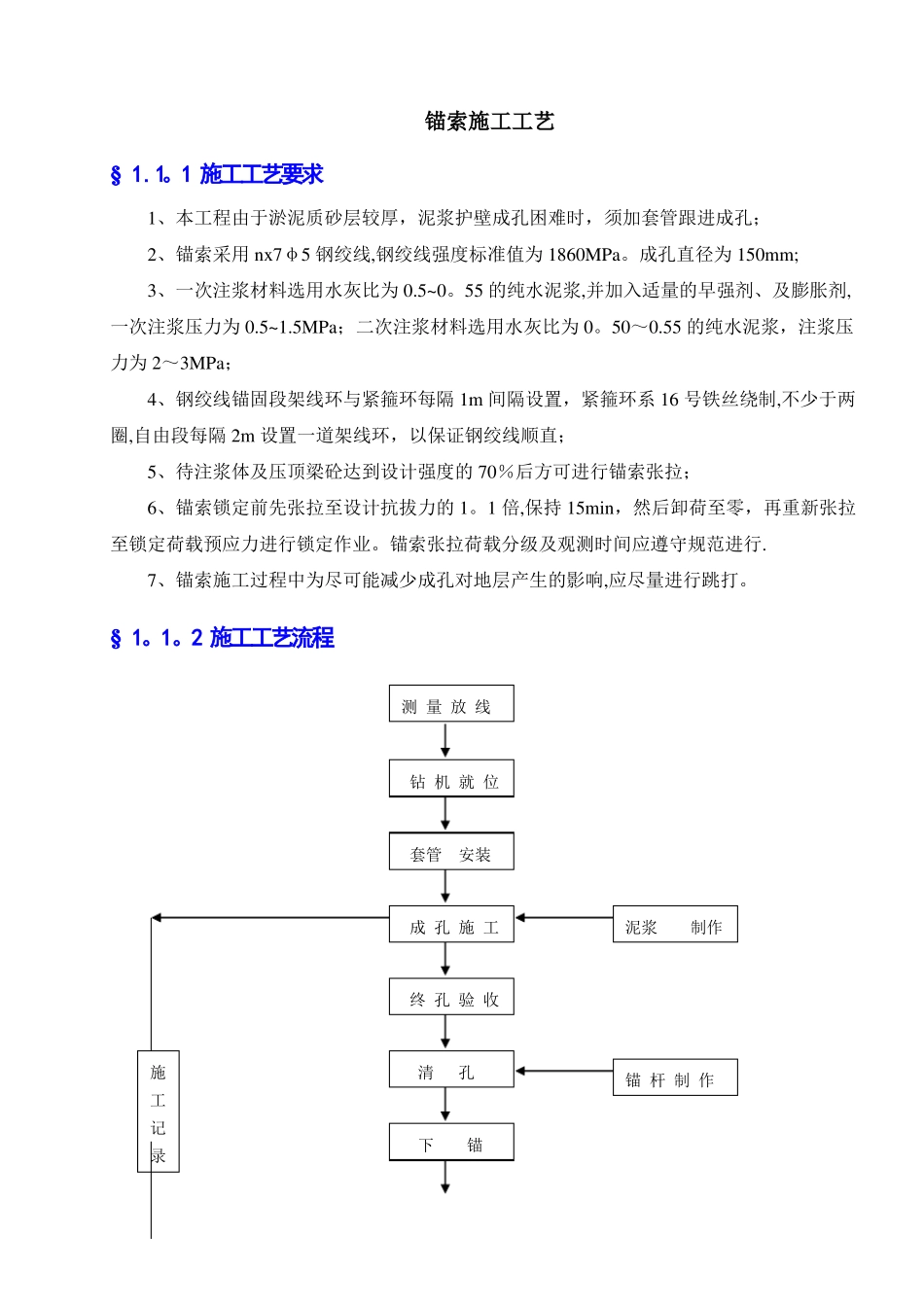

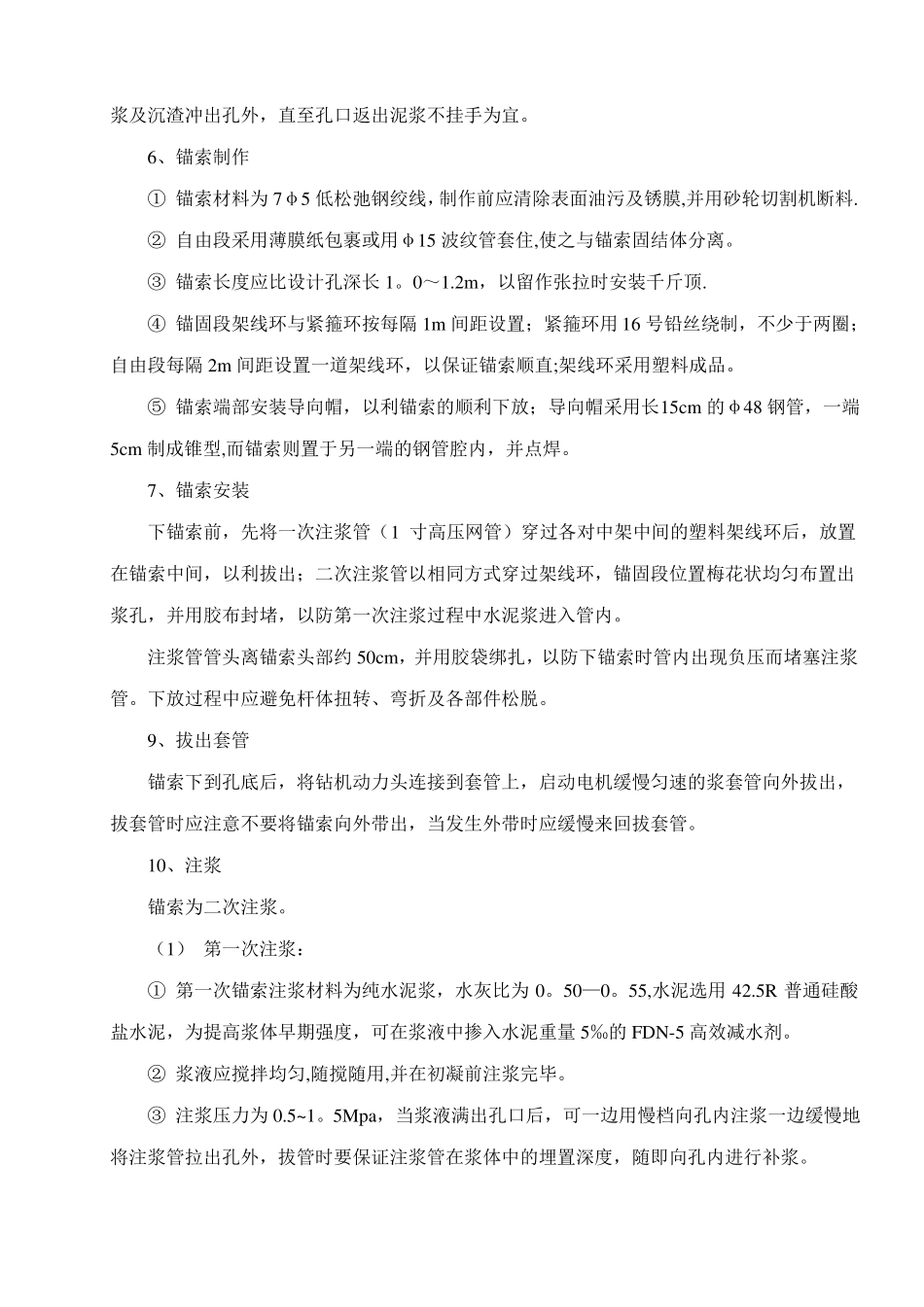

锚索施工工艺§1.1。1施工工艺要求1、本工程由于淤泥质砂层较厚，泥浆护壁成孔困难时，须加套管跟进成孔；2、锚索采用nx7φ5钢绞线,钢绞线强度标准值为1860MPa。成孔直径为150mm;3、一次注浆材料选用水灰比为0.5~0。55的纯水泥浆,并加入适量的早强剂、及膨胀剂,一次注浆压力为0.5~1.5MPa；二次注浆材料选用水灰比为0。50～0.55的纯水泥浆，注浆压力为2～3MPa；4、钢绞线锚固段架线环与紧箍环每隔1m间隔设置，紧箍环系16号铁丝绕制,不少于两圈,自由段每隔2m设置一道架线环，以保证钢绞线顺直；5、待注浆体及压顶梁砼达到设计强度的70％后方可进行锚索张拉；6、锚索锁定前先张拉至设计抗拔力的1。1倍,保持15min，然后卸荷至零，再重新张拉至锁定荷载预应力进行锁定作业。锚索张拉荷载分级及观测时间应遵守规范进行.7、锚索施工过程中为尽可能减少成孔对地层产生的影响,应尽量进行跳打。§1。1。2施工工艺流程测量放线钻机就位套管安装成孔施工终孔验收泥浆制作施工记录清孔锚杆制作下锚拔出套管注浆、二次注浆水泥浆拌制腰梁施工张拉锁定锚索套管施工工艺流程图§1。1.3施工方法及技术措施1、场地平整土方开挖至锚索标高以上30~50cm时留设施工平台，施工平台宽６～８米，平台平整干爽。然后复核每排锚索的水平标高，按设计的锚索水平间距要求拉通线进行布孔,并用木桩或钢筋作为标记并编号.锚索孔位置允许偏差±50mm.锚索定位后向监理及业主申请复验.2、钻机就位根据锚索孔位移机就位，用木枋或钢板将钻机垫平稳，保证施钻过程中钻机不会有较大的晃动而影响成孔质量.对淤泥质场地应换填或铺设钢板保证钻机在施钻过程中不发生移位。3、套管安装安装前先检查潜孔锤及套管直径，要求直径偏差小于10mm。然后先安装第一节钻杆，装好后安装首节带牙套管，然后将带牙套管及钻头对准所要施工的锚索孔位。最后用罗盘仪按设计图纸的要求调整好钻机角度,角度偏差±１°。4、成孔成孔的质量直接影响到锚索的锚固效果及有效时间，本工程采用DPJ—300型履带式潜孔钻机，钻孔直径为150mm,钻孔位偏差不得大于±50mm,钻机就位后，按35°的设计角度以φ150mm孔径钻至超过设计深度0.2~0.3m,钻孔深度达到设计要求后，由甲方、监理人员对孔深进行查验，并作详细、完整的钻孔记录。5、清孔浆清水泵连接到钻机钻机,启动清水泵浆大量清水通过钻杆浆清水送入孔底，将孔内的泥浆及沉渣冲出孔外，直至孔口返出泥浆不挂手为宜。6、锚索制作①锚索材料为7φ5低松弛钢绞线，制作前应清除表面油污及锈膜,并用砂轮切割机断料.②自由段采用薄膜纸包裹或用φ15波纹管套住,使之与锚索固结体分离。③锚索长度应比设计孔深长1。0～1.2m，以留作张拉时安装千斤顶.④锚固段架线环与紧箍环按每隔1m间距设置；紧箍环用16号铅丝绕制，不少于两圈；自由段每隔2m间距设置一道架线环，以保证锚索顺直;架线环采用塑料成品。⑤锚索端部安装导向帽，以利锚索的顺利下放；导向帽采用长15cm的φ48钢管，一端5cm制成锥型,而锚索则置于另一端的钢管腔内，并点焊。7、锚索安装下锚索前，先将一次注浆管（1寸高压网管）穿过各对中架中间的塑料架线环后，放置在锚索中间，以利拔出；二次注浆管以相同方式穿过架线环，锚固段位置梅花状均匀布置出浆孔，并用胶布封堵，以防第一次注浆过程中水泥浆进入管内。注浆管管头离锚索头部约50cm，并用胶袋绑扎，以防下锚索时管内出现负压而堵塞注浆管。下放过程中应避免杆体扭转、弯折及各部件松脱。9、拔出套管锚索下到孔底后，将钻机动力头连接到套管上，启动电机缓慢匀速的浆套管向外拔出，拔套管时应注意不要将锚索向外带出，当发生外带时应缓慢来回拔套管。10、注浆锚索为二次注浆。（1）第一次注浆：①第一次锚索注浆材料为纯水泥浆，水灰比为0。50—0。55,水泥选用42.5R普通硅酸盐水泥，为提高浆体早期强度，可在浆液中掺入水泥重量5‰的FDN-5高效减水剂。②浆液应搅拌均匀,随搅随用,并在初凝前注浆完毕。③注浆压力为0.5~1。5Mpa，当浆液满出孔口后，可一边用慢档向孔内注浆一边缓慢地将注浆管拉出孔外，拔管时要保证注浆管在浆体中的埋置深度，随即向孔内进行补浆。（2）预应力锚索第二次注浆：...
