某大厦工程施工组织设计概况VIP免费

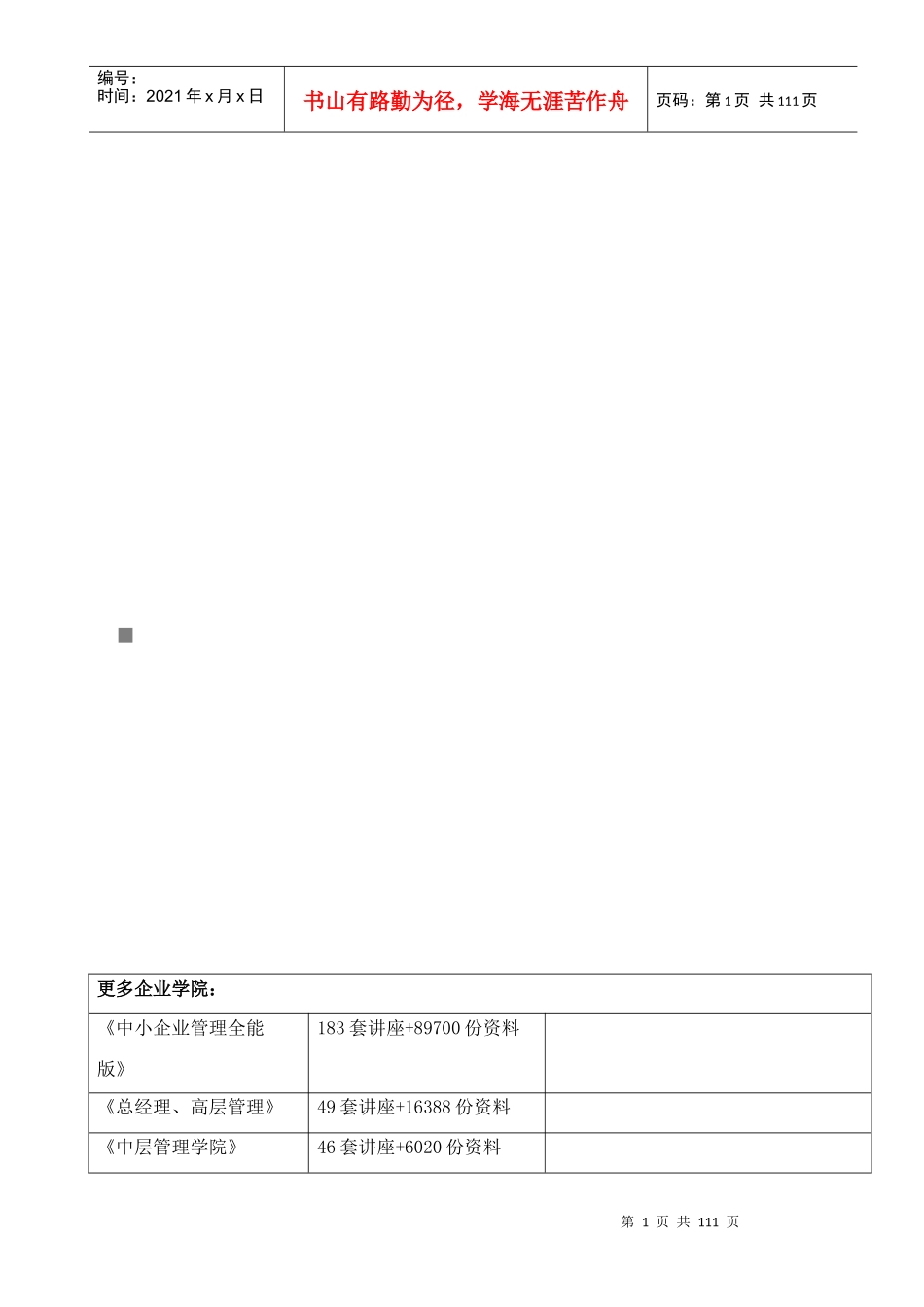

第1页共111页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共111页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料第2页共111页第1页共111页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共111页《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料一、工程概况：1.1工程简介龙岩大厦位于华林路北侧216号，西侧邻福建省汽车工业公司，东侧紧邻河道，场地东北角为益力城一期已建住宅，本建筑是集旅馆、餐饮、娱乐、办公会议等于一体的一类高层综合楼。建设单位：福州龙岩大厦有限公司设计单位：中国建筑东北设计研究院监理单位：郑州中兴工程监理有限公司施工总包单位：福建六建建工集团公司（本次中标未含室内二次装修）1.2建筑设计概况本工程总建筑面积24145m2，地下一层，地上22层，其中裙房4层，建筑物高度为79.350m，平面尺寸：72×第3页共111页第2页共111页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共111页二次装修，其它墙面为中级抹灰，地下室作白色涂料。室内门厅、前室和楼梯间楼地面装修一次到位，其余楼地面二次装修。其中门厅地面铺磨光花岗岩，前室楼面铺地砖，楼梯间楼面和踏步铺防滑地砖，二次装修的楼地面仅水泥砂抹平，结合层、面层用户自理。厨房、卫生间楼地面水泥砂浆抹平，底面满涂水泥基聚合物涂膜。外窗选用塑钢型材，门采用90系列推拉门，窗选用75系列，配淡绿色5mm厚玻璃。楼梯及前室入户门为2级防火门设顺序闭门器，其余内门为胶合板门。防水工程：地下室、屋面防水等级为2级，地下室侧壁及底板自防水钢筋砼，室内侧先刷3mm厚高分子聚合物水泥基防水涂膜防水层，再砌120mm厚实心砖保护墙。厨房，卫生间防水：①1：3水泥砂浆找坡找平；②刷多功能水泥基聚合物涂膜3道1.5mm厚，四周上涂300mm高。屋面防水采用复合防水：①20mm厚1:2.5水泥砂浆找平层；②1.5mm厚高分子聚合物水泥基防水涂膜防水层；③200mm厚1:2.5水泥砂浆找平层；④上铺一道4mm高聚物改性沥青防水卷材。1.3结构设计概况本工程采用钢筋砼框剪结构，抗震设防烈度7度设计，近震影响，框架抗震等级为2级，剪力墙抗震等级为2级，六级战时人防，建筑场地类别为Ⅲ类。本工程桩基采用钻孔灌注桩，桩径Φ800mm，C30砼，桩端持力层为卵石层，平均桩长约26m，单桩竖向承载力设计值为R=4000KN，共布桩225根，桩基检测要求：随机进行抽芯试验，静载试验桩3根，主楼动测抽检桩数为总桩数的第4页共111页第3页共111页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共111页20%，单桩需全部动测。结构砼等级为C25-C50，地下室防水砼抗渗等级0.6Mpa—1.2Mpa，结构墙厚300-400mm，柱子尺寸500mm×500mm—1200mm×1200mm，柱网尺寸3300×6200mm—7800×8000mm。钢筋连接：地下室底板及底板梁、框架柱、次梁内直径≥22mm采用焊接或机械连接，次梁内直径<22mm，楼板及剪力墙水平与竖向分布筋可采用搭接接头，剪力墙暗柱及端柱纵筋采用焊接接头。当框架柱的砼强度等级比梁板强度等级低于5Mpa时，框架节点区的砼强度等级可与梁板相同；当大于5Mpa时，框架节点区砼强度等级应与柱相同，不同强度等级的砼交界面按结施-1节点详图施工。本工程外墙、分户墙及楼梯间墙采用Mu7.5承重多孔砖及M5.0混合砂浆砌筑，内隔墙采用MU7.5非承重多孔砖及M5.0混合砂浆砌筑，卫生间墙身底部浇筑同墙宽300mm高素砼，在墙身标高-0.06m处设防潮层。1.4工程周边环境及施工条件1.工程周边环境本工程拟建场地位于华林路中心地段北侧，西侧邻福建省汽车工业公司，东侧紧邻河道，场地东北角为益力城一期已建住宅，场地平整。该工程地处市区繁华地段，交通拥挤且管制严格。场地周围为居民住宅...
