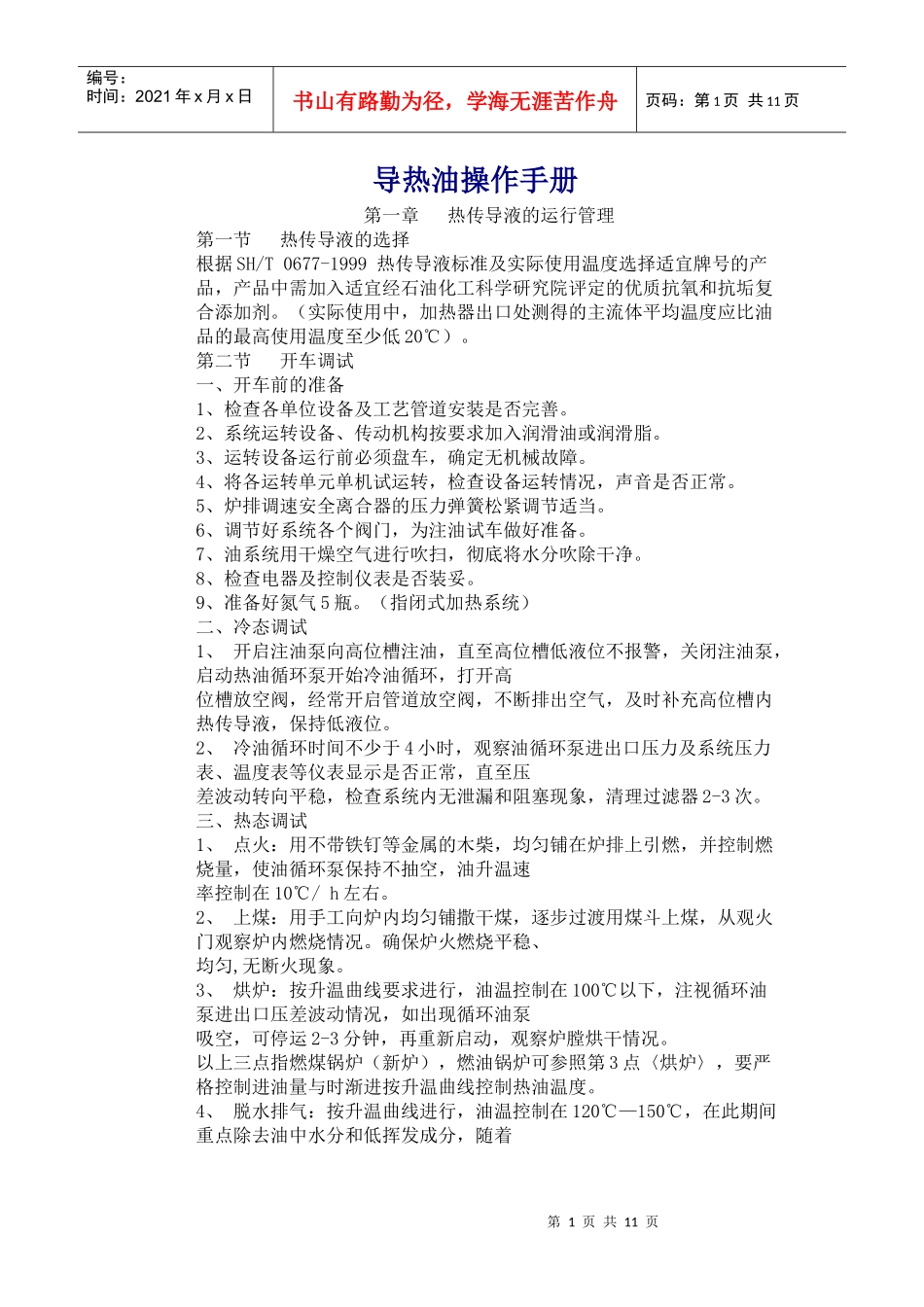

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页导热油操作手册第一章热传导液的运行管理第一节热传导液的选择根据SH/T0677-1999热传导液标准及实际使用温度选择适宜牌号的产品，产品中需加入适宜经石油化工科学研究院评定的优质抗氧和抗垢复合添加剂。（实际使用中，加热器出口处测得的主流体平均温度应比油品的最高使用温度至少低20℃）。第二节开车调试一、开车前的准备1、检查各单位设备及工艺管道安装是否完善。2、系统运转设备、传动机构按要求加入润滑油或润滑脂。3、运转设备运行前必须盘车，确定无机械故障。4、将各运转单元单机试运转，检查设备运转情况，声音是否正常。5、炉排调速安全离合器的压力弹簧松紧调节适当。6、调节好系统各个阀门，为注油试车做好准备。7、油系统用干燥空气进行吹扫，彻底将水分吹除干净。8、检查电器及控制仪表是否装妥。9、准备好氮气5瓶。（指闭式加热系统）二、冷态调试1、开启注油泵向高位槽注油，直至高位槽低液位不报警，关闭注油泵，启动热油循环泵开始冷油循环，打开高位槽放空阀，经常开启管道放空阀，不断排出空气，及时补充高位槽内热传导液，保持低液位。2、冷油循环时间不少于4小时，观察油循环泵进出口压力及系统压力表、温度表等仪表显示是否正常，直至压差波动转向平稳，检查系统内无泄漏和阻塞现象，清理过滤器2-3次。三、热态调试1、点火：用不带铁钉等金属的木柴，均匀铺在炉排上引燃，并控制燃烧量，使油循环泵保持不抽空，油升温速率控制在10℃/h左右。2、上煤：用手工向炉内均匀铺撒干煤，逐步过渡用煤斗上煤，从观火门观察炉内燃烧情况。确保炉火燃烧平稳、均匀,无断火现象。3、烘炉：按升温曲线要求进行，油温控制在100℃以下，注视循环油泵进出口压差波动情况，如出现循环油泵吸空，可停运2-3分钟，再重新启动，观察炉膛烘干情况。以上三点指燃煤锅炉（新炉），燃油锅炉可参照第3点〈烘炉〉，要严格控制进油量与时渐进按升温曲线控制热油温度。4、脱水排气：按升温曲线进行，油温控制在120℃—150℃，在此期间重点除去油中水分和低挥发成分，随着第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页温度升高至200℃以上时，系统法兰连接处可进行热紧固，热油泵吸空可停运0.5-1分钟，再重新启动。低位槽、高位槽放空阀全部开启，直至压差由波动转向平稳，排气明显减少。5、升温：升温速率控制在10℃/h左右，使油温度逐步升至260℃左右，并全面检查各控制仪表的正常显示。6、加氮封：油温升至260℃-270℃时，热传导液在此阶段脱轻组分，热传导液高温使用，在此时加氮封，关闭放空阀，从加氮口向低位槽和高位槽充入氮气，调整氮气减压阀门，保持氮封压力为0.08（±0.01）Mpa，升温过程中要有专人负责观察和调节氮封压力，压力过高从低位槽放空阀泄压，氮封系统安全阀开启压力定为0.1Mpa，如氮气调节阀失灵，压力突然升高，除手工放空外，安全阀自动开启泄压。（低位槽也可安装一块带电接点自动报警的压力表）。7、升温：按升温曲线进行，升温速率控制在10-20℃/h以内升至额定工作温度（高于使用温度20℃）后，恒温4小时，使各项指标满足生产要求，并对生产系统设备、控制仪表全面检查，发现问题及时处理。高位槽保持高液位正常生产。四、突然停电，冷油置换当循环油泵因停电不能运转时，炉内盘管中的热传导液温会急剧升温而超过热传导液最高允许温度致使热传导液加速劣化结焦，迅速打开冷油置换阀门，高位槽的冷油经过炉内置换到低位槽内，同时进行湿煤压火或蒸汽压火，此过程应在5分钟内完成。五、停炉1、紧急停炉：热油循环泵必须继续运行，此时停止送煤和鼓风，炉排快速将红煤送出，若停电用湿煤压火或蒸汽压火。2、计划停炉：热油循环泵必须继续运行，停止送煤和鼓风，炉排继续运转，烧尽余煤送出后停引风，待油温低3、于80℃时停止循环油泵。六、热传导液升温曲线图恒温段段250温升200脱气脱水段第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页150段100温升501234567891011...
