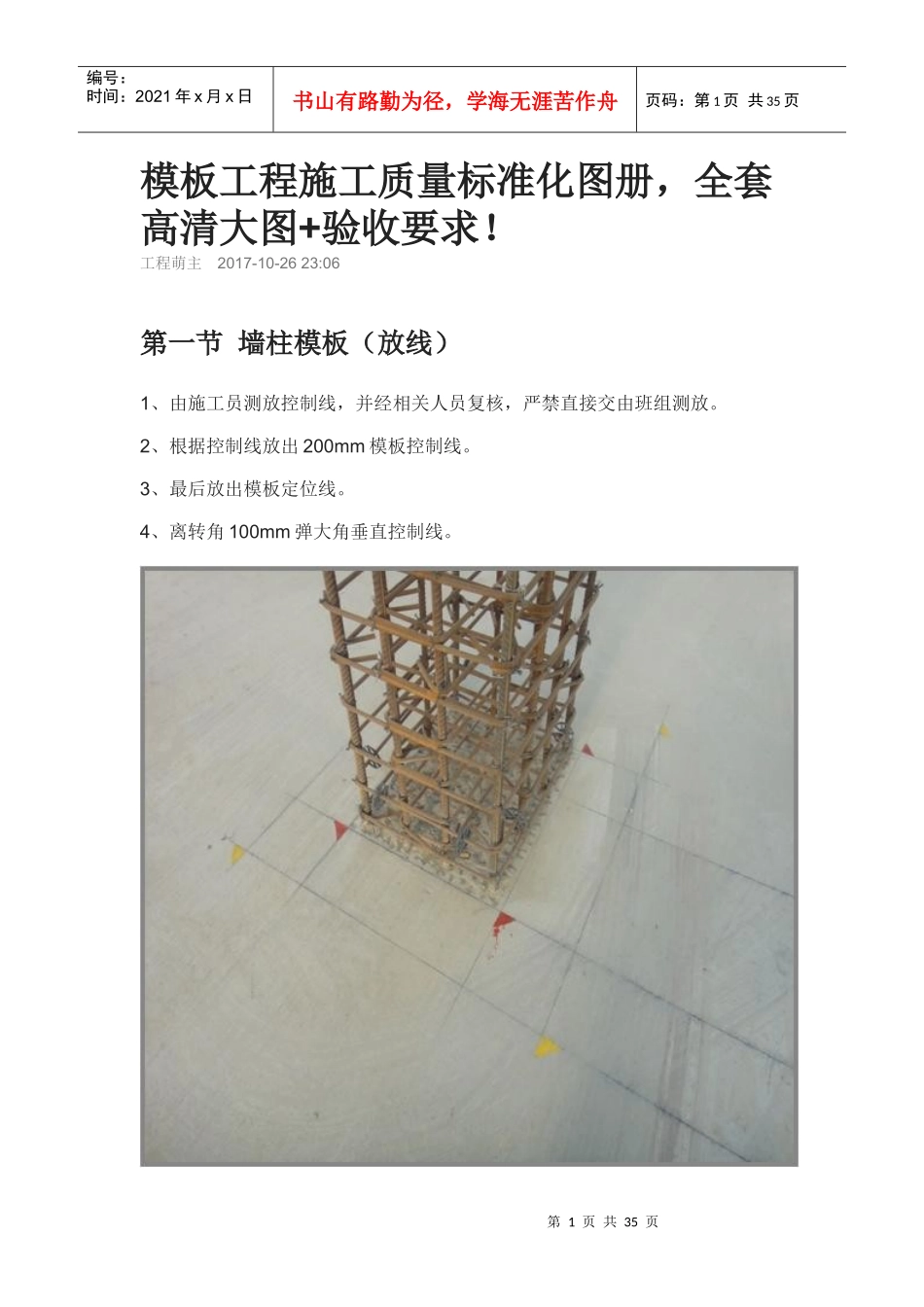

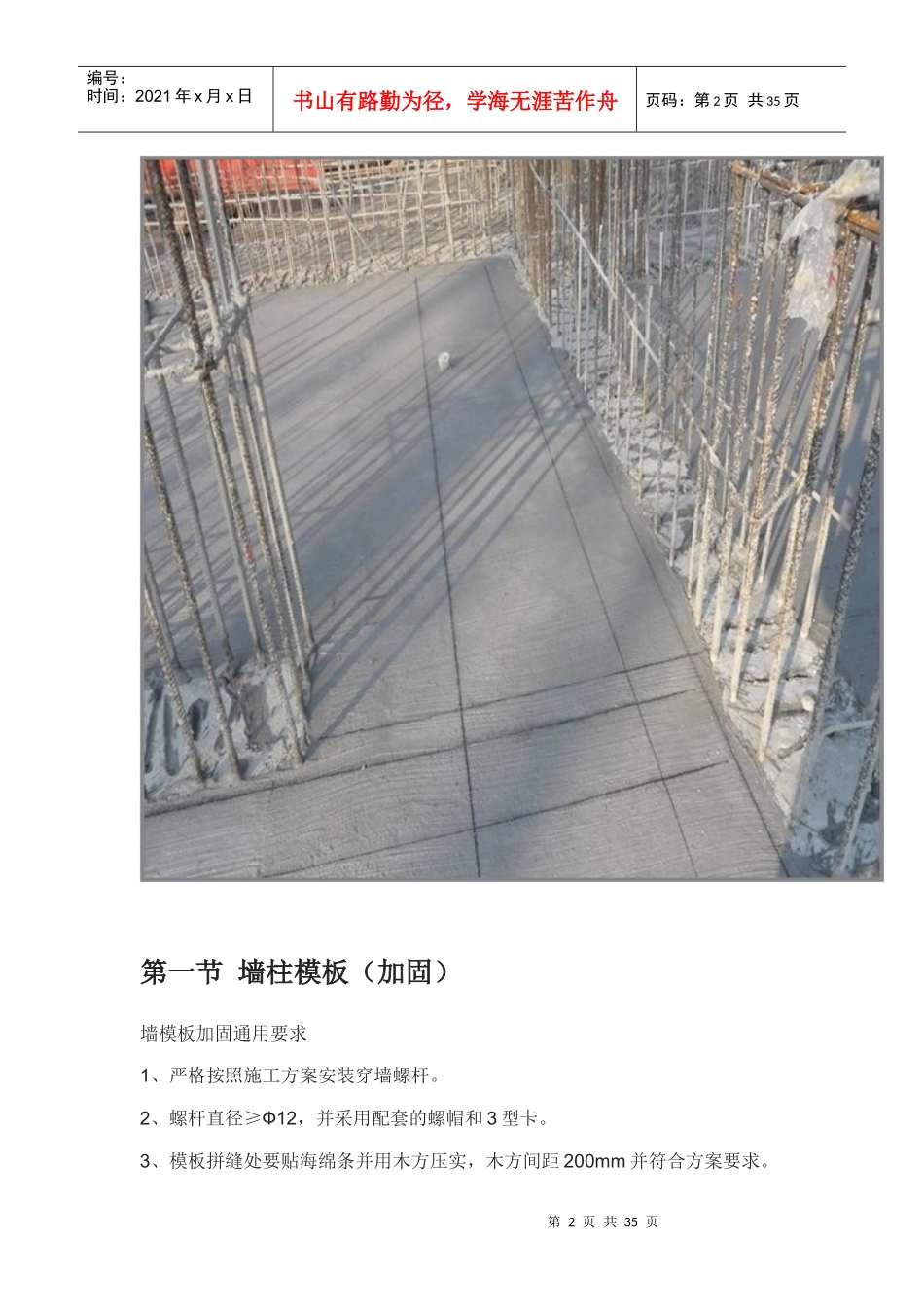

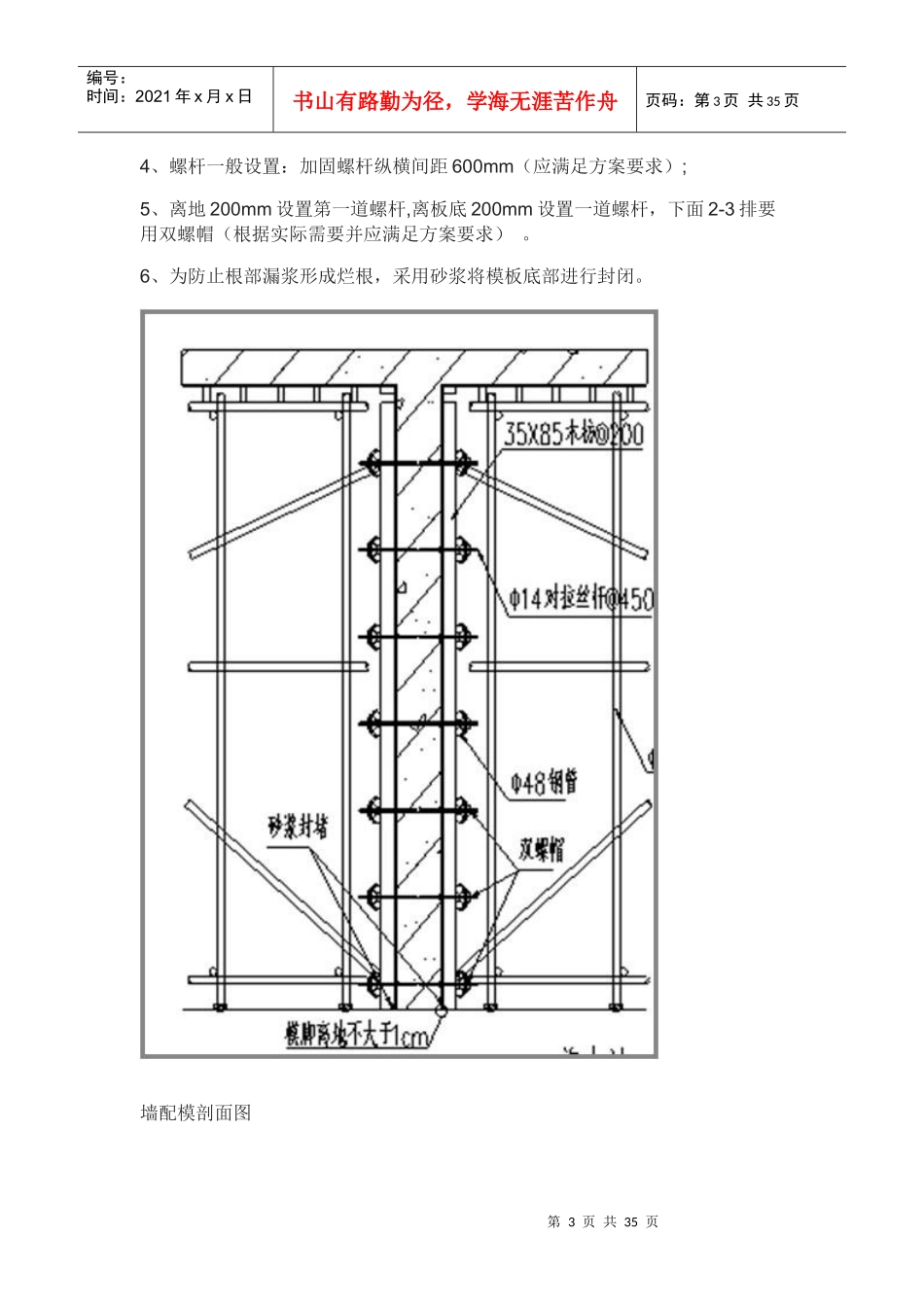

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页模板工程施工质量标准化图册，全套高清大图+验收要求！工程萌主2017-10-2623:06第一节墙柱模板（放线）1、由施工员测放控制线，并经相关人员复核，严禁直接交由班组测放。2、根据控制线放出200mm模板控制线。3、最后放出模板定位线。4、离转角100mm弹大角垂直控制线。第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页第一节墙柱模板（加固）墙模板加固通用要求1、严格按照施工方案安装穿墙螺杆。2、螺杆直径≥Ф12，并采用配套的螺帽和3型卡。3、模板拼缝处要贴海绵条并用木方压实，木方间距200mm并符合方案要求。第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页4、螺杆一般设置：加固螺杆纵横间距600mm（应满足方案要求）;5、离地200mm设置第一道螺杆,离板底200mm设置一道螺杆，下面2-3排要用双螺帽（根据实际需要并应满足方案要求）。6、为防止根部漏浆形成烂根，采用砂浆将模板底部进行封闭。墙配模剖面图第4页共35页第3页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页墙配模平面图第一节墙（柱）模板（加固效果）第5页共35页第4页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共35页模板加固第6页共35页第5页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共35页加固效果砂浆封闭第一节墙柱模板（端头加固工艺）第7页共35页第6页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共35页墙柱模板加固要求：1、严格按照施工方案安装穿墙螺杆。2、螺杆直径不小于Ф12(满足方案要求），并采用配套的螺帽和3型卡。3、模板拼缝处要贴海绵条并用木方压实，木方间距200mm并符合方案要求。4、螺杆间距设置：纵横向间距不大于600。5、离地200mm设置第一道螺杆,离梁底200mm设置一道螺杆，下面2-3排要用双螺帽(满足方案要求）。6、阳角部位采用端面硬拼，用钢管扣紧，再用木楔挤紧，保证阳角方正。7、为防根部漏浆形成烂根，采用砂浆将模板底部封闭(浇砼前一天做)。转角部位加固第8页共35页第7页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共35页墙柱端头加固效果第9页共35页第8页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共35页第一节柱模板（加固工艺）细部处理第10页共35页第9页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共35页加固示意图第一节墙柱模板（接茬工艺）第11页共35页第10页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共35页1、墙柱接茬位置模板应伸至接缝以下螺杆上，为防止漏浆，接缝位置采用双面胶条封堵，墙柱根部用水泥砂浆封堵模板。2、当采用下层已有对拉螺杆洞对拉加固时，其距接缝位置应小于300mm；当采用预埋锁脚螺杆时，其距接缝位置150mm。3、两种方法螺杆水平间距均为600mm，满足相应的专项施工方案。墙预埋锁脚螺杆第12页共35页第11页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共35页利用下层已有对拉螺杆洞加固预埋锁脚螺杆第一节墙柱模板（接茬、板面接缝）1、梁板柱分开浇筑的柱面浇筑标高必须严格控制，其收口要平齐。2、为保证柱接茬密实，其接缝位置必须在浇筑混凝土前将浮浆凿除。第13页共35页第12页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共35页柱接茬位置第14页共35页第13页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共35页楼板面接缝楼板面接缝封堵第15页共35页第14页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共35页第二节梁模板梁模板加固通用要求：1、严格按照施工方案安装穿梁螺杆（当梁高小于500mm时，可采用短木方或小块层板于梁中部加撑，外边梁需用螺杆...
