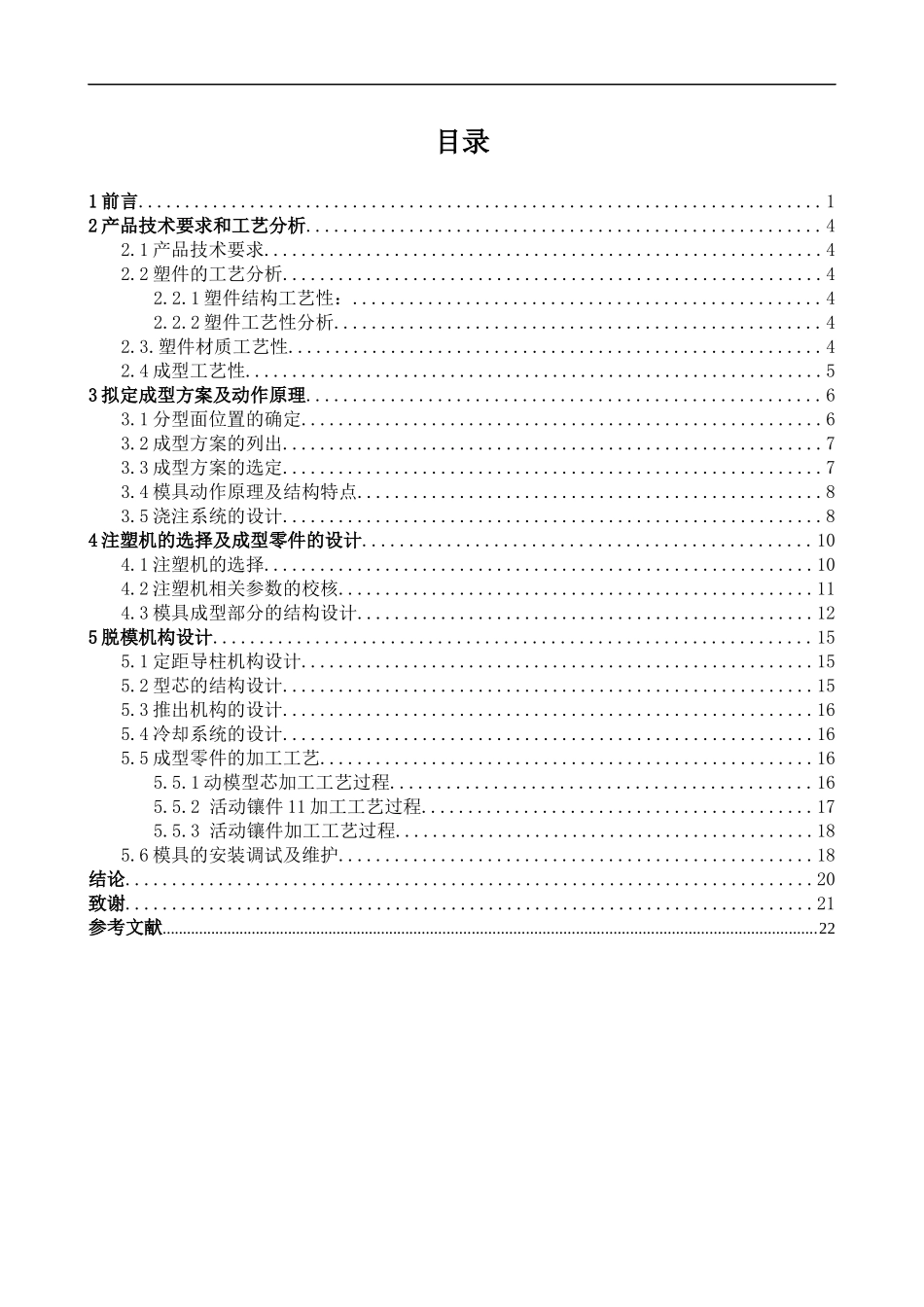

中山火炬职业技术学院毕业项目鼠标上盖注射模具设计姓名钟文平班级模具（053）班学号0503010331所在系光机电工程系专业模具设计与制造指导教师苏开华完成时间2008年5月30日摘要本课题主要是针对盒盖的模具设计,通过对塑件进行工艺的分析和比较,最终设计出一副注塑模。该课题从产品结构工艺性，具体模具结构出发，对模具的浇注系统、模具成型部分的结构、顶出系统、冷却系统、注塑机的选择及有关参数的校核、都有详细的设计，同时并简单的编制了模具的加工工艺。通过整个设计过程表明该模具能够达到此塑件所要求的加工工艺。根据题目设计的主要任务是盒盖注塑模具的设计。也就是设计一副注塑模具来生产盒盖塑件产品，以实现自动化提高产量。针对盒盖的具体结构，该模具是点浇口的双分型面注射模具。由于塑件内侧有四个小凸台，无法设置斜导柱，固采用活动镶件的结构形式。其优点在于简化机构，使模具外形缩小，大大降低了模具的制造成本。通过模具设计表明该模具能达到盒盖的质量和加工工艺要求。关键词：塑料模具盒盖目录1前言.........................................................................12产品技术要求和工艺分析.......................................................42.1产品技术要求............................................................42.2塑件的工艺分析..........................................................42.2.1塑件结构工艺性：..................................................42.2.2塑件工艺性分析....................................................42.3.塑件材质工艺性.........................................................42.4成型工艺性..............................................................53拟定成型方案及动作原理.......................................................63.1分型面位置的确定........................................................63.2成型方案的列出..........................................................73.3成型方案的选定..........................................................73.4模具动作原理及结构特点..................................................83.5浇注系统的设计..........................................................84注塑机的选择及成型零件的设计................................................104.1注塑机的选择...........................................................104.2注塑机相关参数的校核...................................................114.3模具成型部分的结构设计.................................................125脱模机构设计................................................................155.1定距导柱机构设计.......................................................155.2型芯的结构设计.........................................................155.3推出机构的设计.........................................................165.4冷却系统的设计.........................................................165.5成型零件的加工工艺.....................................................165.5.1动模型芯加工工艺过程.............................................165.5.2活动镶件11加工工艺过程..........................................175.5.3活动镶件加工工艺过程.............................................185.6模具的安装调试及维护...................................................18结论..........................................................................20致谢..........................................................................21参考文献...............................................................................................................................................................22中山火炬职业技术学院毕...
