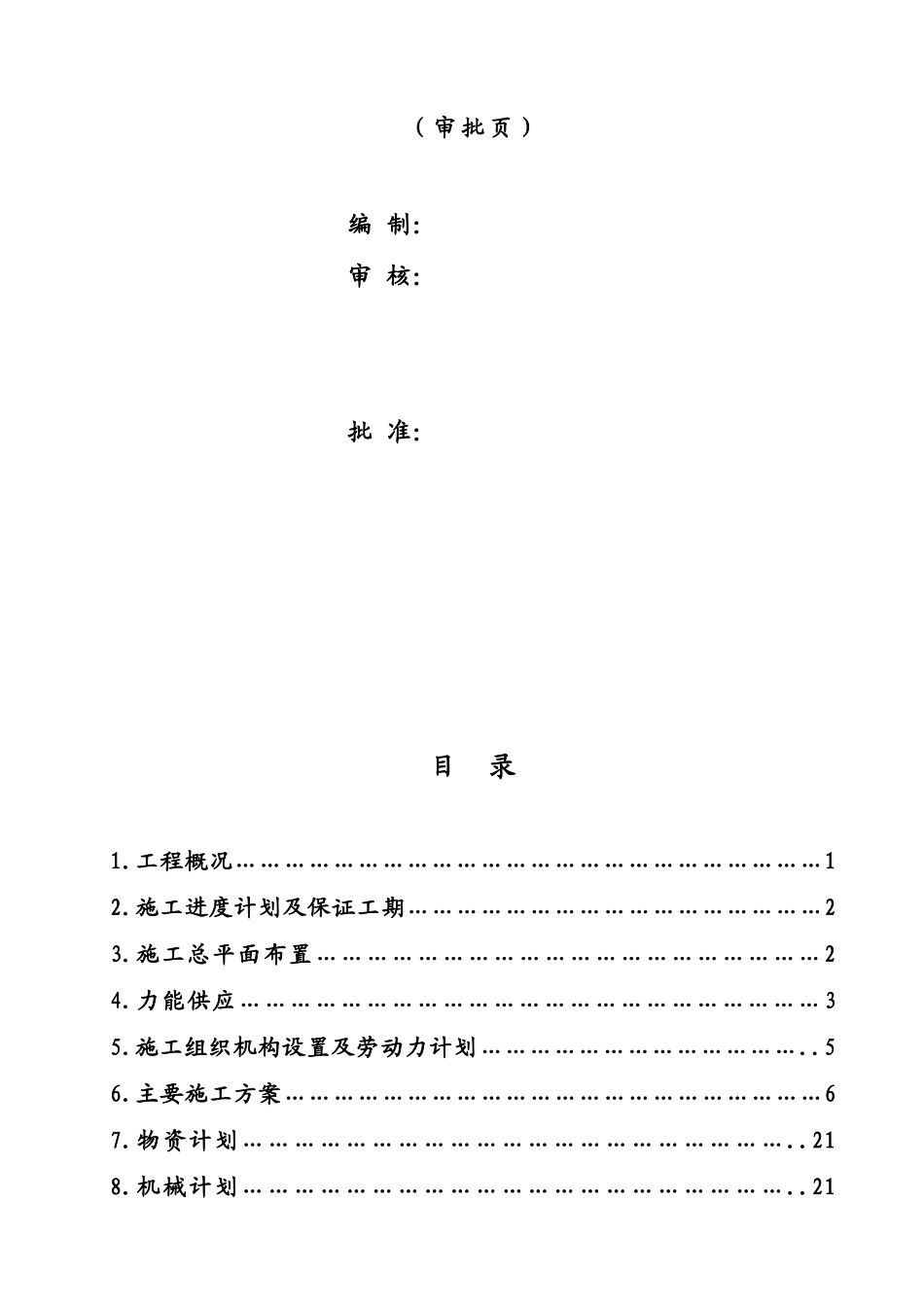

文件编号：QS3-53.01-31-0001版次：第1版华能沁北电厂一期#2标烟囱工程施工组织设计河南沁北工程项目部二零零二年五月烟囱施工组织设计（审批页）编制：审核：批准：目录1.工程概况………………………………………………………………12.施工进度计划及保证工期……………………………………………23.施工总平面布置……………………………………………………24.力能供应……………………………………………………………35.施工组织机构设置及劳动力计划…………………………………..56.主要施工方案…………………………………………………………67.物资计划………………………………………………………..218.机械计划………………………………………………………..219.质量保证措施……………………………………………….…….2210.安全保证措施……………………………………………………………2411.微机使用……………………………………………………..…………2712.培训计划……………………………………………………………..…2713.附图………………………………………………………………………28华能沁北电厂一期烟囱工程施工组织设计1.工程概况1.1概况华能沁北电厂一期工程为2台600MW燃煤机组，厂址位于河南省济源市五龙口镇，烟囱布置在主厂房后。此烟囱结构形式为现浇钢筋混凝土结构。烟囱为单筒,高240米。烟囱0.00m相当于绝对标高183.50m。中心坐标为电厂内相对坐标A=669.50，B=857.75。烟囱基础外直经为34m，由环形底板和环壁组成,直接坐落在经换填处理后的砂砾石地基上。基坑开挖的深度为10m，换填土的厚度为5m。烟囱筒身内侧有内衬，内衬为耐火陶砖，由灰斗平台砌至筒顶，在陶砖和筒壁之间有100mm厚憎水性纤维隔热耐酸保温砖，并且在内筒壁有1mm厚耐酸防腐隔离层。在烟道口两侧，自标高10.65m—15.42m,设置有隔烟墙。外筒壁由120m开始，设有7环红白相间的航空色标漆，下层两环为17.5m，其余每环17m。在120m、180m、233.75m处设三层信号平台。1.2施工范围本烟囱工程包括：地基处理换填土、烟囱基础、筒身、筒内壁耐酸防腐涂料、保温材料填充，内衬、航标漆、航空灯、爬梯、平台、避雷装置等。1.2.1筒身烟囱为钢筋混凝土结构，外筒0m直径为24.54m，壁厚650mm,出口直径为9m，壁厚240mm，坡度0-30m为7%,30-105m为4%，105m-180m为2%，180m-240m为1%。1.2.2内衬：内衬全部采用耐火陶砖，耐酸胶泥砌筑。1.2.3平台：120米、180米、233.75米设三层钢结构信号平台。1.2.4航空标志：在筒身设置红白相间色带，色带高17.5m及17m，共7段。1.3主要工程量：C30混凝土:4400m3C40混凝土:2600m3钢筋:640t钢结构:26t耐酸陶砖:2300m3第001页华能沁北电厂一期烟囱工程施工组织设计2.施工进度计划及保证工期措施2.1施工进度计划（见附图）烟囱工程计划开工日期：2002年5月10日烟囱工程计划竣工日期：2003年5月20日总工期：376天2.2主要工期控制点土方开挖2002年5月10日基础施工2002年6月3日烟囱筒身施工2002年7月6日烟囱筒壁过烟道口2002年8月5日电动提升组装完2002年8月8日烟囱筒身结顶2002年12月20日2.3保证工期措施2.3.1选精明强干的项目负责人员和经验丰富的施工队伍。2.3.2选用良好的机械装备，保证工程的各项需用。2.3.3所用的机械设备已检修完毕，随时待用。2.3.4施工人员总结以前烟囱施工过程中经验及教训，并结合本次烟囱施工做充足的准备。2.3.5按照施工进度计划提前做好材料预算，并联系材料的供应工作，掌握材料的到货情况，不能影响施工。2.3.6充分做好施工前的技术准备工作，制定切实可行的施工措施，保证工程的顺利进行。2.3.7积极配合业主及监理工程师的工作，并做好与其它施工单位之间的协调工作。2.3.8服从建设单位的统一管理，保证工程顺利进行。3.施工总平面布置(见附图)3.1施工现场用地:第002页华能沁北电厂一期烟囱工程施工组织设计3.1.0烟囱工程施工现场用地在烟囱的南侧，共占地约为6000m2。分别布置有办公室、库房、钢筋场、木工场、材料堆放场等。上水使用地下埋设水管，根据现场目前排水系统没有修设及场地为砂砾石坡地的自然条件,排水用地表自然排水。3.1.1钢筋加...
