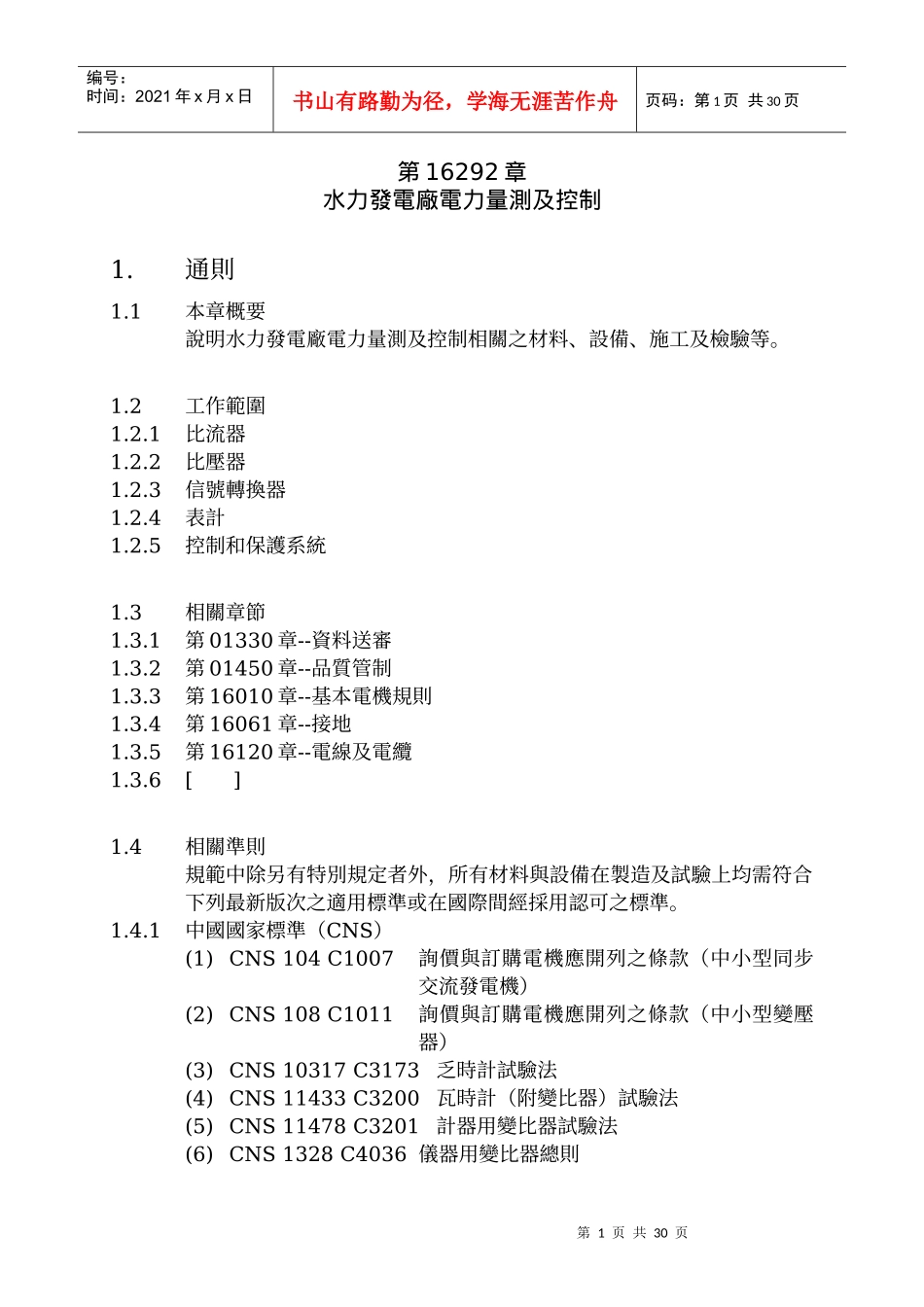

第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页第16292章水力發電廠電力量測及控制1.通則1.1本章概要說明水力發電廠電力量測及控制相關之材料、設備、施工及檢驗等。1.2工作範圍1.2.1比流器1.2.2比壓器1.2.3信號轉換器1.2.4表計1.2.5控制和保護系統1.3相關章節1.3.1第01330章--資料送審1.3.2第01450章--品質管制1.3.3第16010章--基本電機規則1.3.4第16061章--接地1.3.5第16120章--電線及電纜1.3.6[]1.4相關準則規範中除另有特別規定者外，所有材料與設備在製造及試驗上均需符合下列最新版次之適用標準或在國際間經採用認可之標準。1.4.1中國國家標準（CNS）(1)CNS104C1007詢價與訂購電機應開列之條款（中小型同步交流發電機）(2)CNS108C1011詢價與訂購電機應開列之條款（中小型變壓器）(3)CNS10317C3173乏時計試驗法(4)CNS11433C3200瓦時計（附變比器）試驗法(5)CNS11478C3201計器用變比器試驗法(6)CNS1328C4036儀器用變比器總則第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页(7)CNS1329C4037比流器(8)CNS1330C4038比壓器(9)CNS10316C4389乏時計(10)CNS11430C4431瓦時計（單獨計器）查表發訊器(11)CNS11434C4433瓦時計（附變比器計器）查表發訊器-(12)CNS11437C4435計器用變比器（供電用）1.4.2美國標準協會（ANSI）(1)ANSIC39.11.4.3美國電機製造業協會（NEMA）(1)NEMAICSZ-322(2)NEMANo.1AB11.4.4英國國家標準（BS）1.4.5國際電話電報顧問委員會（CCITT）1.4.6德國標準協會（DIN）1.4.7歐洲製造聯盟（FEM）1.4.8國際電氣技術委員會（IEC）1.4.9美國電機電子工程師協會（IEEE）1.4.10國際標準組織（ISO）1.4.11日本工業規格協會（JIS）1.4.12美國電機製造業協會（NEMA）若提出上述以外之標準或計畫使用非上述標準所涵蓋之材料或設備時，應說明改變之內容及其理由，同時應提送該設備或材料之原文標準送審核，若該標準以中文或英文以外之文字所寫成，則需附加[中譯本]，[中譯本或英譯本]。1.5品質保證1.5.1承包商所提供之設備性能均符合下列保證項目之保證值：(1)發電機及其附屬設備：[]。(2)水輪機及其附屬設備：[]。(3)[]並保證機組之運轉頻率避開自然共振頻率，且發電機及水輪機運轉在額定轉速與容量範圍內均無有害之臨界轉速和扭轉振動。1.5.2並依據第[]章及其它測試規定[]進行試驗。1.5.3[]1.6資料送審第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页1.6.1承包商須提出下列設備製造廠之實績文件，供[]核可後方可製造。(1)監控及資料蒐集系統（SCADA）製造廠商應具備製造至少[]套監控及資料蒐集系統經驗，並專用於電廠之遙控系統，且已有[]年以上正常運轉時績，[]。(2)消防設施製造廠商應具備製造至少[]套發電機用CO2消防設施，並已有[]年以上正常運轉時績，[]。(3)[]1.6.2承包商應負責按契約文件、施工說明書或[]之指示及要求，備函提供電廠發電設備[]等詳細設計、製造、加工及安裝有關資料及圖面等，供[業主]審查。1.6.3[]1.7運輸1.7.1電廠工地位於[]。1.7.2承包商須自行調查通達工地之道路（包括道路之路面、路基、橋樑、隧道及箱涵等土木構造物，以下簡稱道路）及工地現場之情況。對於大型或重件材料設備之運輸，尤其在急轉彎處應慮及道路之負荷能力及安全條件，如無法負荷或有安全之虞者，承包商方應予以適當之加強，必要時應另闢臨時便道以利通行。對於道路中已有之電力、通訊及自來水等管線若有阻礙材料設備之運輸時，概由承包商負責向各有關單位申請移設，所需費用已包含於標單總價中，不得事後要求加價。1.7.3運輸過程中如損及道路或民間私有財產（如民宅、農作物等）承包商應負完全則任，並負責完全修復且賠償損失，概與業主無涉。任何材料、製品及設備均須小心運搬，如有受損而需補修或廢棄時，其一切損失均由承包商自理。1.7.4[]1.8保固1.8.1承包商對本工程所用器材、設備之功能，除另有規定外，應自[正式驗收合格][]日起保固[1年][]。1.8.2承包商應於工程驗收[後一週內出具保固保證書，由工程司核存][]在保固期間，如因...
