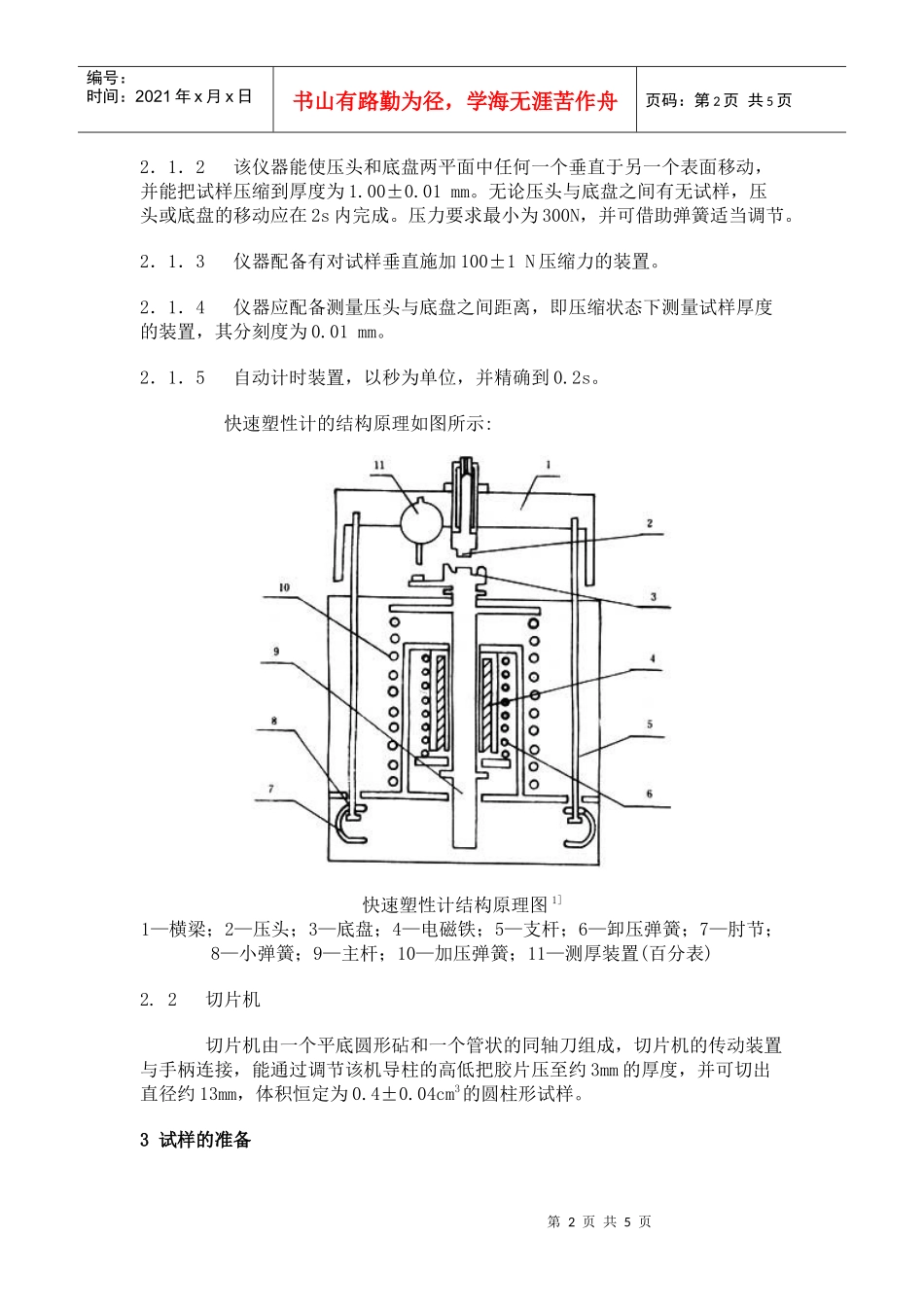

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页北京维思德科技发展有限责任公司，创建于1995年，是具有法人地位的专业营销和技术支持公司。本公司是英国华莱士（WALLACE），美国法雷尔（FARREL）等国际著名品牌的实验室仪器的中国代理。主要包括环保分析监测仪器、石油石化生产和实验设备、实验室分析仪器及配套设备、工业在线分析仪器仪表以及实验室管理系统（lims）等等。主营产品为：英国WALLACE塑性计，华莱士wallace快速塑性计，老化箱，华莱士wallace微型硬度计，国际硬度计，邵氏硬度计，压缩应力松弛仪，橡胶/泡沫压缩永久变形试验器，门尼粘度计，测厚仪，疲劳试验机，挠曲试验机，弹性试验机，样品裁样机及裁刀，机械稳定性测试仪；RCMC平板硫化机；美国FARREL密炼机，开炼机；红外光谱仪；核生化检测仪器：核辐射检测设备，生物气溶胶采样器，手持式化学毒剂探测报警器，手持式核辐射与放射性检测器，个人辐射检测器；实验室软件（LabWareLims）等。中华人民共和国国家标准生胶和混炼胶的塑性测定快速塑性计法GB/T3510-92Rubber，unvulcanized—Determinationofplasticity—Rapidplastimetermethod代替GB3510-83本标准等效采用国际标准ISO2007—1991《生胶和混炼胶塑性测定——快速塑性计法》。1主题内容与适用范围本标准规定了用快速塑性计测定生胶和混炼胶料塑性的方法。本标准适用于各种生胶和混炼胶料的塑性测定。2试验仪器2．1快速塑性计由以下部件组成(见结构图):2．1．1压头和带有环形加热夹套的底盘，其圆形工作面平整、光滑，可相对移动。压头和底盘均有加热装置，能使试样和周围环境保持在规定的试验温度内。压头是用不锈钢制成的圆柱体，其直径为如下直径之一：7.3±0.02mm、10.0±0.02mm、14.0±0.02mm，它的有效长度为4.5±0.15mm。试验时对压头直径的选择，应使测量的塑性值在20至85之间，并规定10mm的压头为标准压头。底盘可用不锈钢或镀铬青铜材料制造，其直径应比压头直径稍大，包围在加热夹套中，其有效深度为3.5±0.25mm。第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页2．1．2该仪器能使压头和底盘两平面中任何一个垂直于另一个表面移动，并能把试样压缩到厚度为1.00±0.01mm。无论压头与底盘之间有无试样，压头或底盘的移动应在2s内完成。压力要求最小为300N，并可借助弹簧适当调节。2．1．3仪器配备有对试样垂直施加100±1N压缩力的装置。2．1．4仪器应配备测量压头与底盘之间距离，即压缩状态下测量试样厚度的装置，其分刻度为0.01mm。2．1．5自动计时装置，以秒为单位，并精确到0.2s。快速塑性计的结构原理如图所示:快速塑性计结构原理图1]1—横梁；2—压头；3—底盘；4—电磁铁；5—支杆；6—卸压弹簧；7—肘节；8—小弹簧；9—主杆；10—加压弹簧；11—测厚装置(百分表)2.2切片机切片机由一个平底圆形砧和一个管状的同轴刀组成，切片机的传动装置与手柄连接，能通过调节该机导柱的高低把胶片压至约3mm的厚度，并可切出直径约13mm，体积恒定为0.4±0.04cm3的圆柱形试样。3试样的准备第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页3．1由不同部位取样，再从进行均匀化的试样中，切取约30g胶片。用冷辊薄通3次，簿通第3次后，胶片厚度约1.7mm，立即将胶片对折，轻轻压紧，使两胶片紧密贴合，胶片之间不得有气孔，压合后胶片厚度不得大于4mm，再从切片机上切取符合3.2条规定的试样。3．2混炼胶试样，可从混炼均匀的胶料中，直接割下一小块厚度3～4mm的平滑的、无气孔胶片，并从中切取符合3.2条规定的试样。4试验温度本试验应在100±1℃下进行。5试验步骤5.1当仪器压头和底盘加热稳定10min后，将两张漂白、无光、无酸并具有一定韧性的，规格为35mm×35mm，厚度为0.025±0.005mm1](约17g/m2)的簿纸置于压头与底盘之间。闭合后，在正式试验前及试验中，分别调整测厚装置的零点。使在“预热阶段”测厚装置指示应为1.00mm，即上下压板距离为1.00mm加两张簿纸的厚度。注：可采用国产17g特号考贝纸。5.2将试样放在两...
