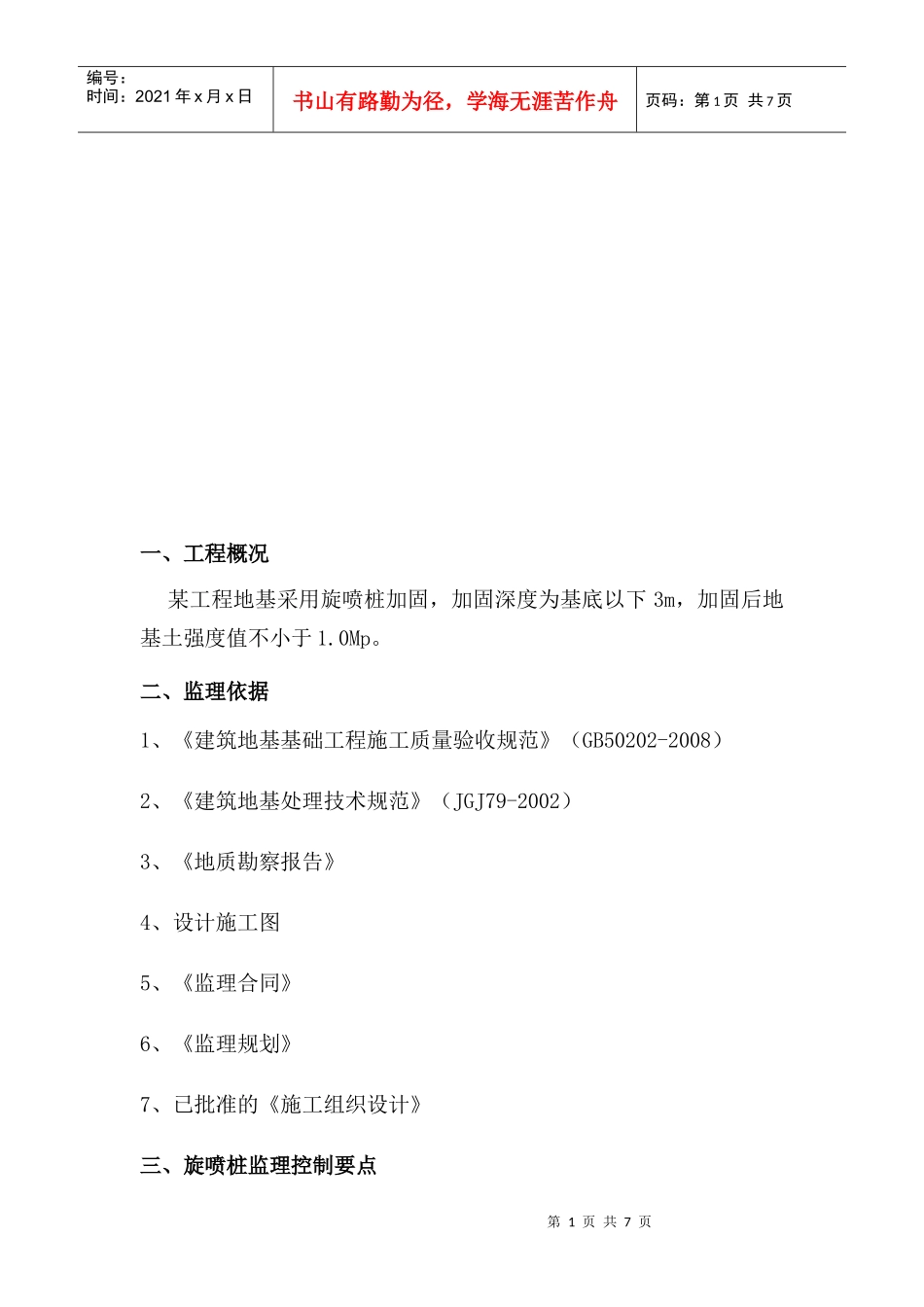

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页一、工程概况某工程地基采用旋喷桩加固，加固深度为基底以下3m，加固后地基土强度值不小于1.0Mp。二、监理依据1、《建筑地基基础工程施工质量验收规范》（GB50202-2008）2、《建筑地基处理技术规范》（JGJ79-2002）3、《地质勘察报告》4、设计施工图5、《监理合同》6、《监理规划》7、已批准的《施工组织设计》三、旋喷桩监理控制要点第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页1、旋喷桩监理工作流程图2、设置质量控制点项目质量控制点工程测量定位定位桩位，标高旋喷桩施工过机架平整度，导向架垂直度，旋转速度，提升速度，第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页程喷浆压力、水泥浆量等施工人员工程技术人员、管理人员、特殊工种上岗证施工机械高压喷射钻机、高压注浆泵、压力表3、施工质量预控制在施工准备阶段，应做好如下工作：1）、审查承包商选择的分包施工单位，经监理工程师审查认可后方能进入现场施工；2）、审查承包商提交的施工方案，审查施工准备工作，包括技术准备、现场准备、机械设备及材料准备等；3）、审核进场材料合格证明文件，并见证取样试验合格后才能使用；4）、监理工程师应针对所设置的质量控制点，事先分析施工中可能出现的质量隐患，提出相应的对策，采取质量预控措施。5）、喷射注浆前要检查高压设备和管路系统，其压力和流量必须满足设计要求。注浆管及喷嘴不得有任何杂物，注浆管接头的密封圈必须良好等。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页6）、钻机就位和钻孔。钻机垂直就位时机座要平稳，立轴或转盘要与孔位对正，钻孔的倾斜度一般不得大于1.5%，钻孔位置与设计位置的偏差不得大于50mm。7）、在插管和喷射过程中，要防止喷嘴被泥砂堵塞，如喷嘴被堵，要拔管清洗再重新进行插管和喷射。8）、喷射时要根据施工设计控制喷射技术参数，做好压力、流量情况的观察和纪录，钻杆的旋转和提升必须连续不间断。9）、所用水泥浆，水灰比要按设计规定不得随意更改。禁止使用受潮或过期的水泥。进场的水泥要加强监测，检查合格后方可使用。在喷射注浆过程中水泥浆应不停的搅拌，防止水泥浆沉淀。旋喷桩质量预控表可能出现的质量问题质量预控措施工程测量定位1、施工平面布置、桩位、地面标高等与建设单位、设计单位或城市规划部门1、认真检查旋喷桩现场的高程和轴线控制桩；第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页所提供的数据不一致；2、桩斜2、检查导向架垂直度，发现偏差，及时纠正。旋喷桩施工过程1、旋喷桩桩体不均匀，强度达不到设计要求；2、成桩后余浆过多。1、通过室内试验及成桩试验，选择合理的水灰比、提升速度、注浆压力等施工参数；2、增加搅拌次数，调节泵送压力。第6页共7页第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页高压旋喷桩检验批质量验收项目序号验收项目验收结果主控项目1水泥质量水泥品种、强度等级必须符合设计要求，应有厂家、、产品合格证、质量保证单、出厂日期、复试试合格后才能使用。2水泥用量水灰比、掺入量必须符合相关要求3桩体强度水泥土试块强度必须符合：28d、90d各组试块的强度不低于桩身设计强度；4地基承载力地基承载力符合设计要求一般项1钻孔位置≤50㎜2钻孔垂直度≤1.5%3孔深±200㎜4注浆压力不小于设定参数指标5桩体搭接＞200㎜第7页共7页第6页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共7页目6桩体直径≤50㎜7桩身中心允许偏差≤0.2D4、安全文明施工监理控制要点：1、高压泥浆泵应经常检查使用情况。2、高压胶管应在规定的压力范围内使用，施工中高压胶管不的进行积压、踩踏，防止高压胶管破裂。3、检查施工单位的施工前安全技术交底、司钻人员的特种岗位证书（司钻人员操作技能应熟练，并了解注浆全过程）。4、危险源分...
