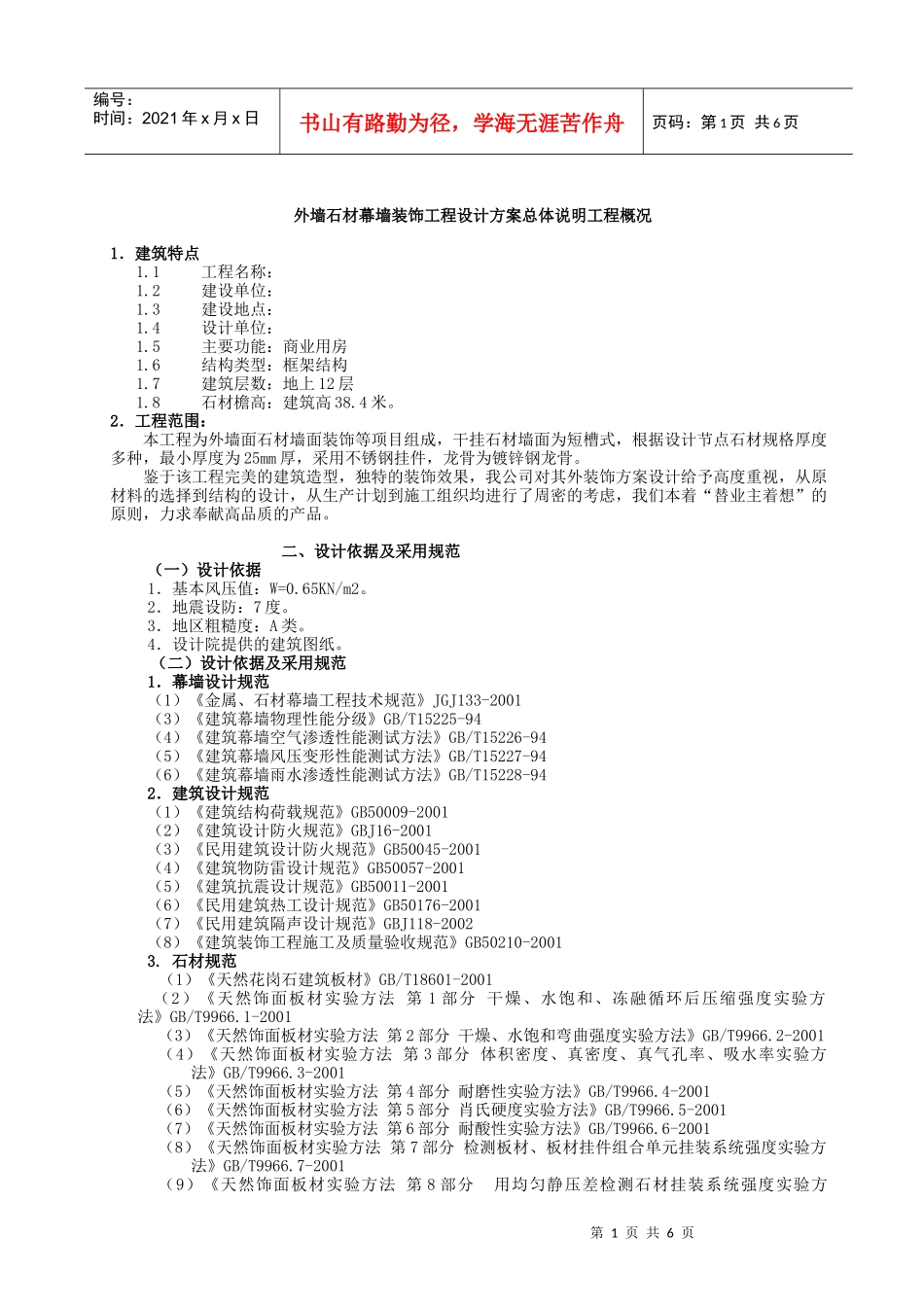

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页外墙石材幕墙装饰工程设计方案总体说明工程概况1．建筑特点1.1工程名称：1.2建设单位：1.3建设地点：1.4设计单位：1.5主要功能：商业用房1.6结构类型：框架结构1.7建筑层数：地上12层1.8石材檐高：建筑高38.4米。2．工程范围：本工程为外墙面石材墙面装饰等项目组成，干挂石材墙面为短槽式，根据设计节点石材规格厚度多种，最小厚度为25mm厚，采用不锈钢挂件，龙骨为镀锌钢龙骨。鉴于该工程完美的建筑造型，独特的装饰效果，我公司对其外装饰方案设计给予高度重视，从原材料的选择到结构的设计，从生产计划到施工组织均进行了周密的考虑，我们本着“替业主着想”的原则，力求奉献高品质的产品。二、设计依据及采用规范（一）设计依据1．基本风压值：W=0.65KN/m2。2．地震设防：7度。3．地区粗糙度：A类。4．设计院提供的建筑图纸。（二）设计依据及采用规范1．幕墙设计规范（1）《金属、石材幕墙工程技术规范》JGJ133-2001（3）《建筑幕墙物理性能分级》GB/T15225-94（4）《建筑幕墙空气渗透性能测试方法》GB/T15226-94（5）《建筑幕墙风压变形性能测试方法》GB/T15227-94（6）《建筑幕墙雨水渗透性能测试方法》GB/T15228-942．建筑设计规范（1）《建筑结构荷载规范》GB50009-2001（2）《建筑设计防火规范》GBJ16-2001（3）《民用建筑设计防火规范》GB50045-2001（4）《建筑物防雷设计规范》GB50057-2001（5）《建筑抗震设计规范》GB50011-2001（6）《民用建筑热工设计规范》GB50176-2001（7）《民用建筑隔声设计规范》GBJ118-2002（8）《建筑装饰工程施工及质量验收规范》GB50210-20013.石材规范（1）《天然花岗石建筑板材》GB/T18601-2001（2）《天然饰面板材实验方法第1部分干燥、水饱和、冻融循环后压缩强度实验方法》GB/T9966.1-2001（3）《天然饰面板材实验方法第2部分干燥、水饱和弯曲强度实验方法》GB/T9966.2-2001（4）《天然饰面板材实验方法第3部分体积密度、真密度、真气孔率、吸水率实验方法》GB/T9966.3-2001（5）《天然饰面板材实验方法第4部分耐磨性实验方法》GB/T9966.4-2001（6）《天然饰面板材实验方法第5部分肖氏硬度实验方法》GB/T9966.5-2001（7）《天然饰面板材实验方法第6部分耐酸性实验方法》GB/T9966.6-2001（8）《天然饰面板材实验方法第7部分检测板材、板材挂件组合单元挂装系统强度实验方法》GB/T9966.7-2001（9）《天然饰面板材实验方法第8部分用均匀静压差检测石材挂装系统强度实验方第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页法》GB/T9966.8-2001（10）《天然花岗石荒料》GB/T204-2001（11）《干挂天然花岗石建筑板材及其不锈钢配件》JC830.1-830.2-1998（12）《建筑材料放射性核素限量》GB/T6566-2001（6）《幕墙玻璃接缝用密封胶》JC/T882-20014．钢材规范（1）《钢结构设计规范》GBJ50017-2002（2）《碳素结构钢》GB700-88（3）《优质碳素结构钢技术条件》GB699-2001（4）《低合金高强度结构钢》GB1597-2001（5）《不锈钢棒》GB/T1220（6）《不锈钢冷加工钢棒》GB/T4226（7）《不锈钢冷扎钢板》GB/T3289-92（8）《不锈钢热扎钢板》GB/T4237-92（9）《钢结构工程施工及验收规范》GB50205（10）《冷弯薄臂型钢结构技术规范》GBJ18三、设计说明（一）分格设计本工程建筑外立面的分格设计，严格按照建筑设计原分格进行设计，以保证整个建筑的整体风格不变。我公司在立面分格设计上遵照设计师的原设计分格的同时也考虑了如下因素：1．满足建筑设计效果要求。2．考虑面材利用率及加工安装工艺性，尽量做到经济合理。3．各个立面横向胶缝对齐。4．满足结构强度和刚度要求。5．考虑各种不同材料交界、组合的处理方式。（二）幕墙结构设计说明设计思想：充分体现建筑风格、结构合理、功能完善、安全可靠、好的装饰性价比，外装设计坚持服务于业主、服务于社会的宗旨，以“科技”、“环保”、“节能”的设计理念，为用户和社会创造一个舒适的、休闲、高档次的休闲生活环境是我们进行外装设计总的构思。我们所提供的...
