某高层住宅悬挑脚手架专项施工方案VIP专享VIP免费

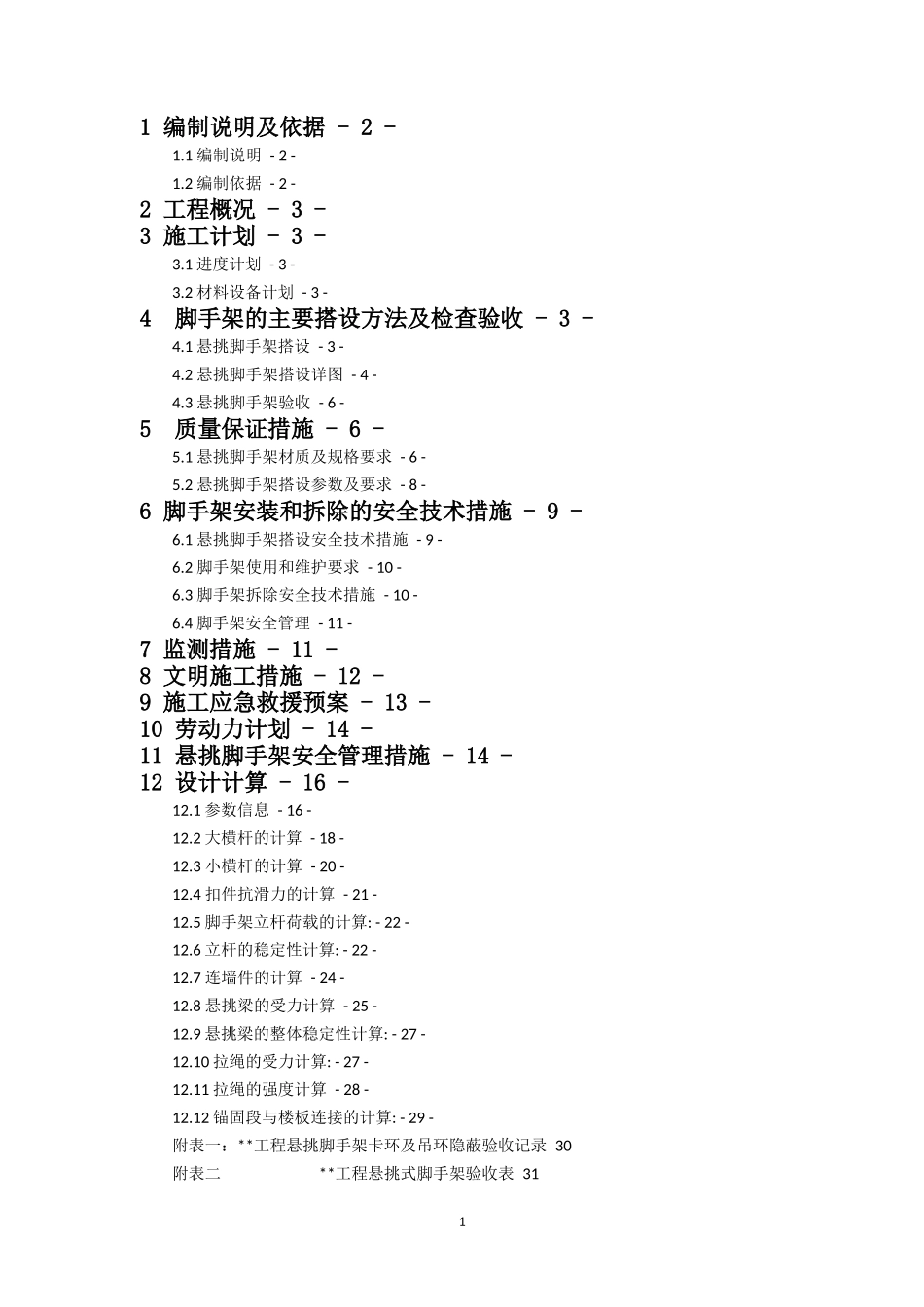

1编制说明及依据-2-1.1编制说明-2-1.2编制依据-2-2工程概况-3-3施工计划-3-3.1进度计划-3-3.2材料设备计划-3-4脚手架的主要搭设方法及检查验收-3-4.1悬挑脚手架搭设-3-4.2悬挑脚手架搭设详图-4-4.3悬挑脚手架验收-6-5质量保证措施-6-5.1悬挑脚手架材质及规格要求-6-5.2悬挑脚手架搭设参数及要求-8-6脚手架安装和拆除的安全技术措施-9-6.1悬挑脚手架搭设安全技术措施-9-6.2脚手架使用和维护要求-10-6.3脚手架拆除安全技术措施-10-6.4脚手架安全管理-11-7监测措施-11-8文明施工措施-12-9施工应急救援预案-13-10劳动力计划-14-11悬挑脚手架安全管理措施-14-12设计计算-16-12.1参数信息-16-12.2大横杆的计算-18-12.3小横杆的计算-20-12.4扣件抗滑力的计算-21-12.5脚手架立杆荷载的计算:-22-12.6立杆的稳定性计算:-22-12.7连墙件的计算-24-12.8悬挑梁的受力计算-25-12.9悬挑梁的整体稳定性计算:-27-12.10拉绳的受力计算:-27-12.11拉绳的强度计算-28-12.12锚固段与楼板连接的计算:-29-附表一：**工程悬挑脚手架卡环及吊环隐蔽验收记录30附表二**工程悬挑式脚手架验收表31121编制说明及依据1.1编制说明本工程外脚手架采用悬挑脚手架，根据地下室基坑周边土方回填需要，二层开始悬挑，八层、十六层、二十四层设置悬挑外架，并根据建质[2009]87号及深建协字（2009）第042号文件要求进行编制。1.2编制依据本悬挑脚手架编制主要依据包括：1.1《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20011.2《建筑结构荷载规范》GB50009-20011.3《建筑施工安全检查标准》JGJ59-991.4《混凝土结构设计规范》GB50010-20021.5《钢结构设计规范》GB50017-20031.6《直缝电焊钢管》GB/T137931.7《低压流体输送用焊接钢管》GB/T30921.8《碳素结构钢》GB/T7001.9《钢管脚手架扣件》GB158311.10《碳素结构钢》GB/T7001.11《木结构设计规范》CBJ5另根据本工程施工图纸、图纸会审纪要、公司施工工艺标准、施工组织设计要求等资料。2工程概况深圳××花园二期工程是由深圳市××有限公司投资，深圳市××有限公司设计，深圳市××建设监理有限公司监理。本工程位于深圳市××路××号，总建筑面积40251平方米。本建筑为高层商住楼，地下2层、地上32层，地下室基础为人工挖孔桩，主体结构类型为框支剪力墙。地下室建筑面积7752m2，地下二层层高4.45m；地下室一层层高4.05m。3地上一层层高5.95m，二层层高4.2m，三层层高4.15m，四层转换层层高6.3m，标准层层高2.80m。本工程在二层、八层、十六层、二十四层设置悬挑架，八层以下在后期售楼阶段外架拆除。悬挑外架搭设数据要求：型号架子搭设参数(m)构配件选型最大悬挑长度(m)每段允许搭设高度(m)纵距横距步距吊环卡环型钢钢丝绳11.51.051.8Φ20Φ20Ⅰ16Φ161.522.43施工计划3.1进度计划外悬挑架应根据主体进度进行，外架应比主体施工进度高出一步，二层悬挑架开始搭设时间计划为9月14日。3.2材料设备计划材料包括工字钢、钢管、扣件、预埋吊环、卡环、钢丝绳、安全网、钢筋跳板、踢脚板等其他。材料需要计划顶峰在主体封顶阶段，现场应根据外架平面布置图及搭设要求计算各材料工程量，并根据主体施工进度计划安排材料进场。4脚手架的主要搭设方法及检查验收4.1悬挑脚手架搭设4.1.1施工准备1）悬挑脚手架搭设前由公司工程技术部组织项目部管理人员向脚手架搭设和使用人员进行技术交底。2）钢管、扣件、脚手板等进场需进行检查验收，不合格产品不得使用，合格构配件按品种、规格分类堆放整齐，堆放场地不得有积水。4.1.2悬挑脚手架搭设顺序做好搭设的准备工作→按房屋的平面形状放线→预埋卡环、吊环→安置型钢→按立杆间距排放底座→放置纵向扫地杆→逐根树立立杆，随即与纵向扫地4杆扣牢→安装第一步小横杆（与各立杆扣牢）→安装第一步大横杆→第二步小横杆→第二步大横杆→加设临时抛撑（上撑与第二步大横杆扣牢，在装设两道连墙杆后可拆除）→第三、四步小横杆和大横杆→设置连墙杆→接立杆→加设剪力撑→铺脚手板→绑护身栏和挡脚板→挂安全网→……4.1.3悬挑脚手架采用封闭式防护外侧满挂密目安全网，每层设通长200高踢脚板。4.1.4悬挑脚手架必须配合施工进度搭...
