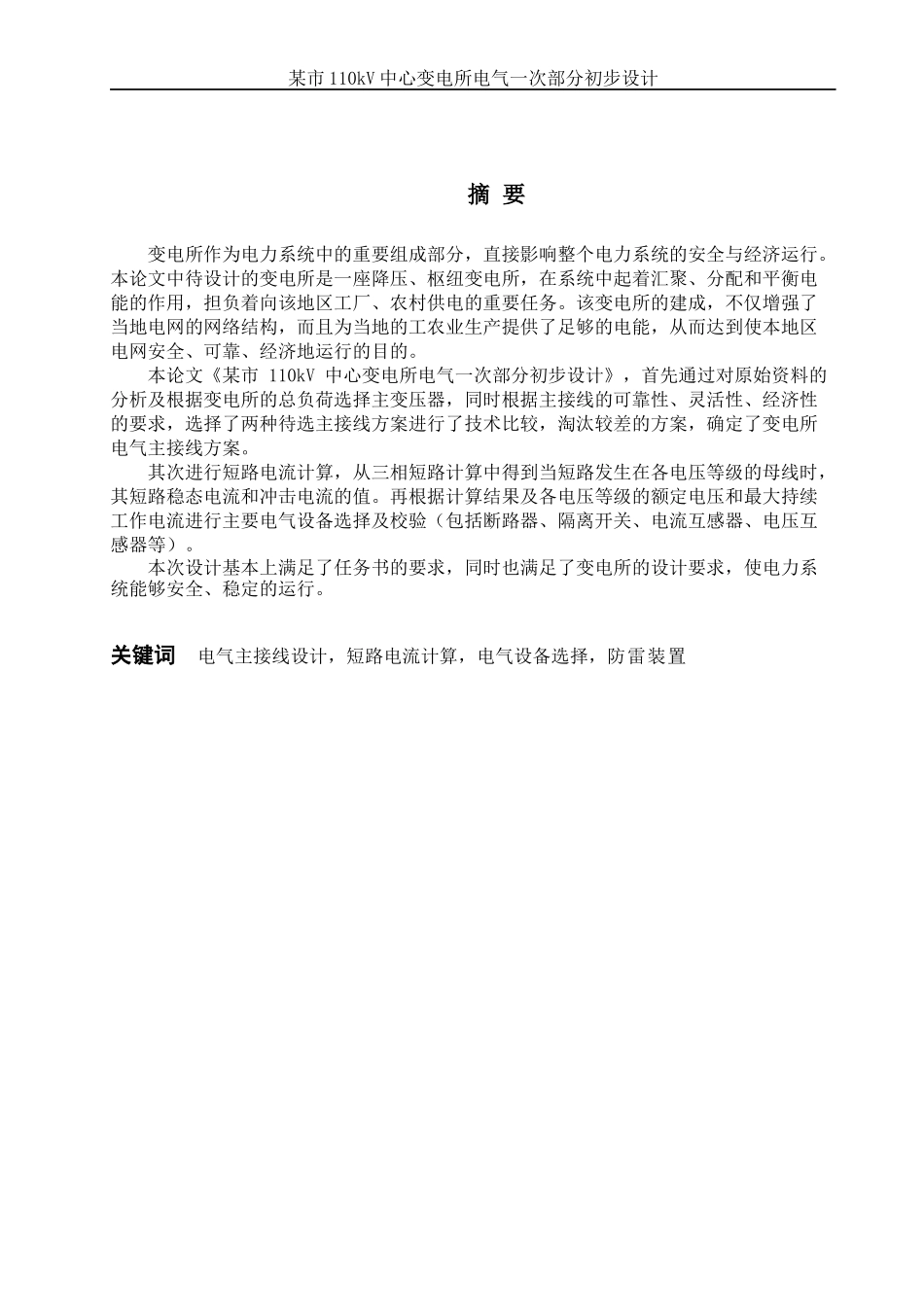

某市110kV中心变电所电气一次部分初步设计附页：110kV一次降压变电所技术设计技术参数与条件一、给定参数1．设计变电所建在城西2KM处，建成后，除向周围地区负荷供电外，还输送部分系统的交换功率。2．系统电源情况如下：综合小水电：S∑=25MVA，L1=20KM，35kV双回送入变电所，丰水期满发电，枯水期只发三分之一容量，近区用电及站用电占发电容量的10%，最大运行方式时的综合电抗折算至SJ=100MVA时，XJ*=3。本市火电厂：发电机两台，Pe=6MW，cosФe=0.8，Xd″=0.18,经一台双绕组变压器SL7—12500kVA，6.3kV/35kV，Ud%=8，L2=5KM用架空线输入变电所，其厂用电占5%，近区用电占15%。省电网：由西南方向经110kV，L3=65KM的输电线路与变电所相连，对本市的发供电起综合平衡作用。3．变电所最大负荷利用小时数TMAX=6000h,同时率取0.9。4．10kV用户负荷资料如下表所示：序号用户名称最大负荷负荷级数功率因数1市城区9MWⅠ0.952电机厂3MWⅢ0.903工业区2.5MWⅡ0.904化纤厂1.2MWⅢ0.855开发区3MWⅡ0.85变电所建成后第五年总负荷增加到30.6MW，建成后第十年总负荷增加到49.3MW。5．变电所自用负荷以2台100kVA考虑。6．气象及地质条件：设计变电所地处半丘陵区，无污染影响，年最高温度40度，最热月平均温度34度，年最低温度40度，最热地下0.8M处土壤平均温度30.4度，海拔高度为50M。二、变电所的地理位置图某市110kV中心变电所电气一次部分初步设计I某市110kV中心变电所电气一次部分初步设计摘要变电所作为电力系统中的重要组成部分，直接影响整个电力系统的安全与经济运行。本论文中待设计的变电所是一座降压、枢纽变电所，在系统中起着汇聚、分配和平衡电能的作用，担负着向该地区工厂、农村供电的重要任务。该变电所的建成，不仅增强了当地电网的网络结构，而且为当地的工农业生产提供了足够的电能，从而达到使本地区电网安全、可靠、经济地运行的目的。本论文《某市110kV中心变电所电气一次部分初步设计》，首先通过对原始资料的分析及根据变电所的总负荷选择主变压器，同时根据主接线的可靠性、灵活性、经济性的要求，选择了两种待选主接线方案进行了技术比较，淘汰较差的方案，确定了变电所电气主接线方案。其次进行短路电流计算，从三相短路计算中得到当短路发生在各电压等级的母线时，其短路稳态电流和冲击电流的值。再根据计算结果及各电压等级的额定电压和最大持续工作电流进行主要电气设备选择及校验（包括断路器、隔离开关、电流互感器、电压互感器等）。本次设计基本上满足了任务书的要求，同时也满足了变电所的设计要求，使电力系统能够安全、稳定的运行。关键词电气主接线设计，短路电流计算，电气设备选择，防雷装置某市110kV中心变电所电气一次部分初步设计目录第一章绪论.......................................................................................................................11.1选题背景.............................................................................................................................11.2选题意义.............................................................................................................................11.3变电所发展概况.................................................................................................................11.4设计原始资料.....................................................................................................................11.4.1变电所的出线...............................................................................................................11.4.2负荷情况.......................................................................................................................21.5设计内容.............................................................................................................................2第二章电气主接线的选择..........................................
