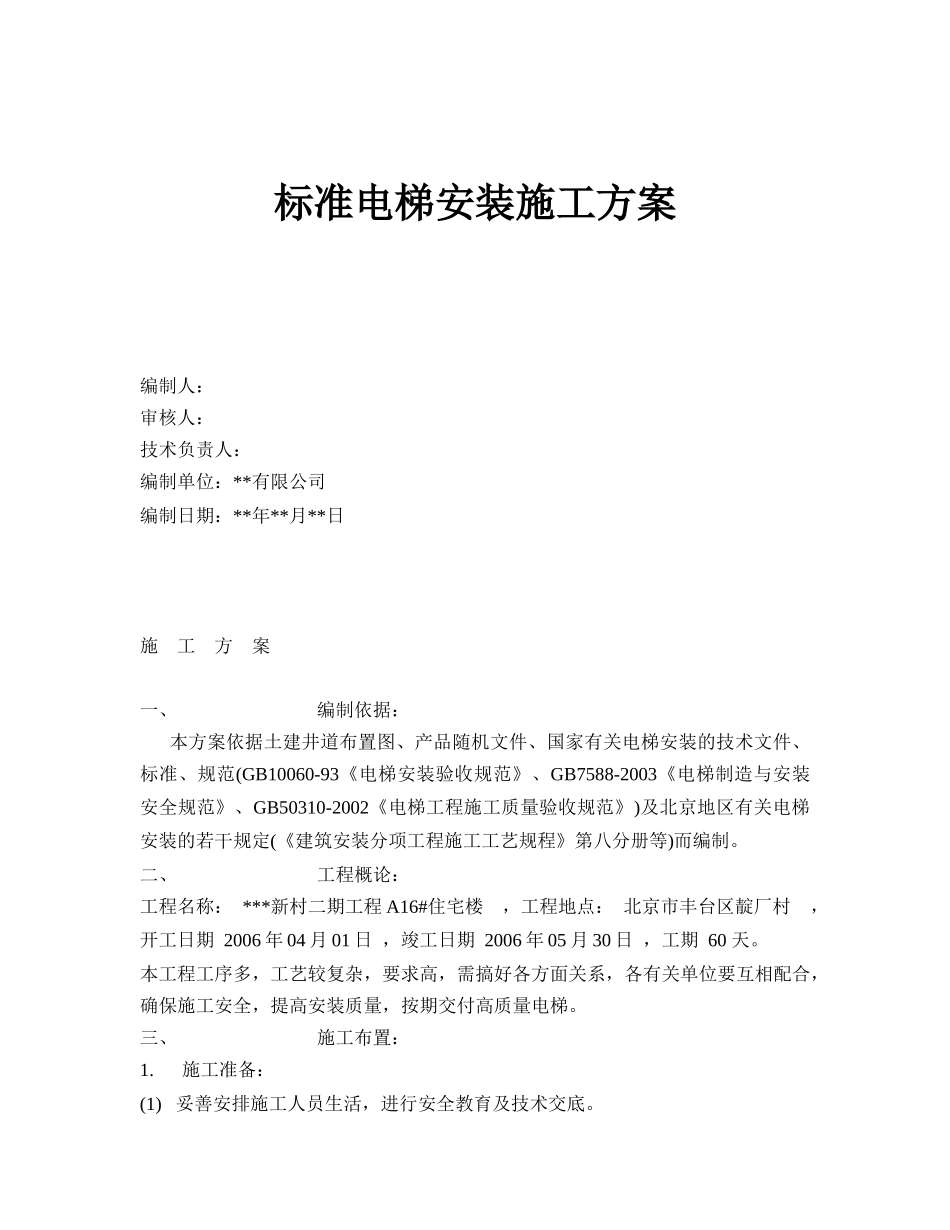

标准电梯安装施工方案编制人：审核人：技术负责人：编制单位：**有限公司编制日期：**年**月**日施工方案一、编制依据：本方案依据土建井道布置图、产品随机文件、国家有关电梯安装的技术文件、标准、规范(GB10060-93《电梯安装验收规范》、GB7588-2003《电梯制造与安装安全规范》、GB50310-2002《电梯工程施工质量验收规范》)及北京地区有关电梯安装的若干规定(《建筑安装分项工程施工工艺规程》第八分册等)而编制。二、工程概论：工程名称：***新村二期工程A16#住宅楼，工程地点：北京市丰台区靛厂村，开工日期2006年04月01日，竣工日期2006年05月30日，工期60天。本工程工序多，工艺较复杂，要求高，需搞好各方面关系，各有关单位要互相配合，确保施工安全，提高安装质量，按期交付高质量电梯。三、施工布置：1.施工准备：(1)妥善安排施工人员生活，进行安全教育及技术交底。(2)认真阅读图纸及施工工艺说明，领会图纸精神，掌握施工工艺，发现问题及时向上级主管部门提出并及时拿出解决方案。(3)开箱点件：施工前，将设备整箱运到现场，通知厂家来人，并与建设单位交接清楚，做好开箱前的准备(工具、库房、人力)，开箱时通知建设单位参加，开箱时按装箱单清点，同时收集好随机文件。若有缺件、错件、次品，则列出清单，添好欠品要求书并由建设单位、安装单位及厂家代表签名并反馈有关单位解决。(4)搭脚手架：由甲方在井道内按图纸要求，搭好脚手架，图纸由乙方提供。脚手架完工后进行安全检查，无误后方可使用。(5)做好井道及机房复测记录：根据井道布置图检测井道深度、宽度及偏差，地坑深度、顶层高度、厅门高度、宽度及偏差，检查机房预留孔位置情况，若发现与图纸不符或偏差较大，要及时找有关单位解决。(6)联系安装井道与机房照明：应用36V符合亮度要求的低压照明。(7)联系送好施工用电(220V/380V)，施工用电一般每隔8-9层设一临时电源，机房要设临时电源，电源注意接地，确保安全。2.安装施工：(1)安装时带班班长根据各安装工序的顺序妥善安排合理分工，提高工效，做好机械、电气安装的配合。(2)带班班长及时了解任务完成的情况，发现问题及时调整解决。(3)工作中要认真负责，严格按图施工，确保每道工序符合规范要求。质量不合格应立即返工整改，并做好工序检测(自检、互检)记录。(4)电梯安装完工后，进行全面清理检查，使电梯处于待调试状态。3.电梯调试：(1)调试前准备：调试前必须进行全面检查，包括机械部分，电气部分，各安全开关，各电源，各润滑部位。无误后，方可开始调试。(2)试车调试：先进行慢车调试，然后根据调试要求进行快车调试，经反复调试后，使电梯性能及各种指标均符合规范要求。4.成品保护：电梯安装调试完毕未交验之前及时与建设单位、土建单位联系，互相配合做好成品保护，防止损坏丢失，机房门窗必须锁牢。四、施工工序：1.放线：这是整个电梯安装质量的基础，必须高度重视。2.导轨组装：这是电梯安装质量的关键，要仔细、认真，包括：(1)导轨支架的安装，注意水平度及垂直间距。(2)导轨的安装及校验：导轨安装必须达到规范标准的要求。3.安装曳引机组、控制柜：(1)承重钢梁两端必须过墙中心20mm以上，最小不得小于75mm。(2)曳引机安装调试：注意水平度，曳引轮与导向轮的垂直度和平行度。(3)控制柜安装：注意位置符合要求，基础牢固，注意柜的垂直度。4.安装厅门系统：包括厅门、地坎、门上梁、门立柱(门套)厅门门锁，注意水平度、垂直度及地坎间隙，并调整合格。5.组装轿厢架、轿底及对重架：(1)轿架组装：注意轿架两侧立柱的垂直度、上下梁的水平度。(2)安装导靴：注意与导轨下面和侧面的间隙。组装轿底。(3)安装对重架：并适当加配对重铁。6.安装钢丝绳：包括按规范制作钢丝绳头，各钢丝绳张力调整均匀。7.拆脚手架。8.安装限速器、安全钳、缓冲器，按规范标准要求进行。9.安装机房、井道线槽、线管及井道内分线盒，要求安装牢固。10.机房控制柜配线，电机电源配线。井道配线。安装随行电缆。11.组装轿厢：(1)组装轿壁、轿顶，注意前轿壁的垂直度。(2)安装轿门、安全触板、开门机。12.轿顶、操纵盘配线及附件安装(风扇、照明等)。13.安装井道...
