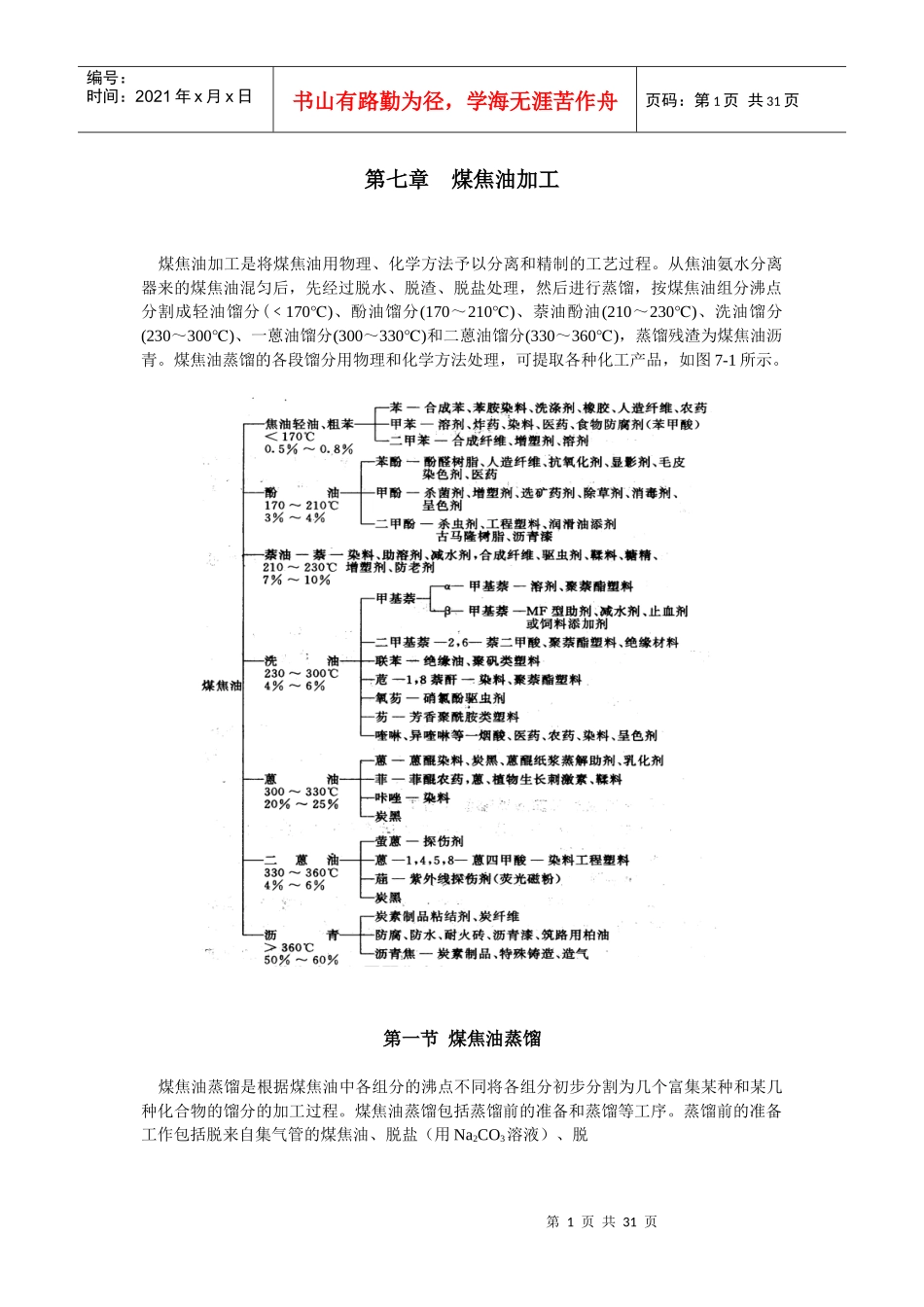

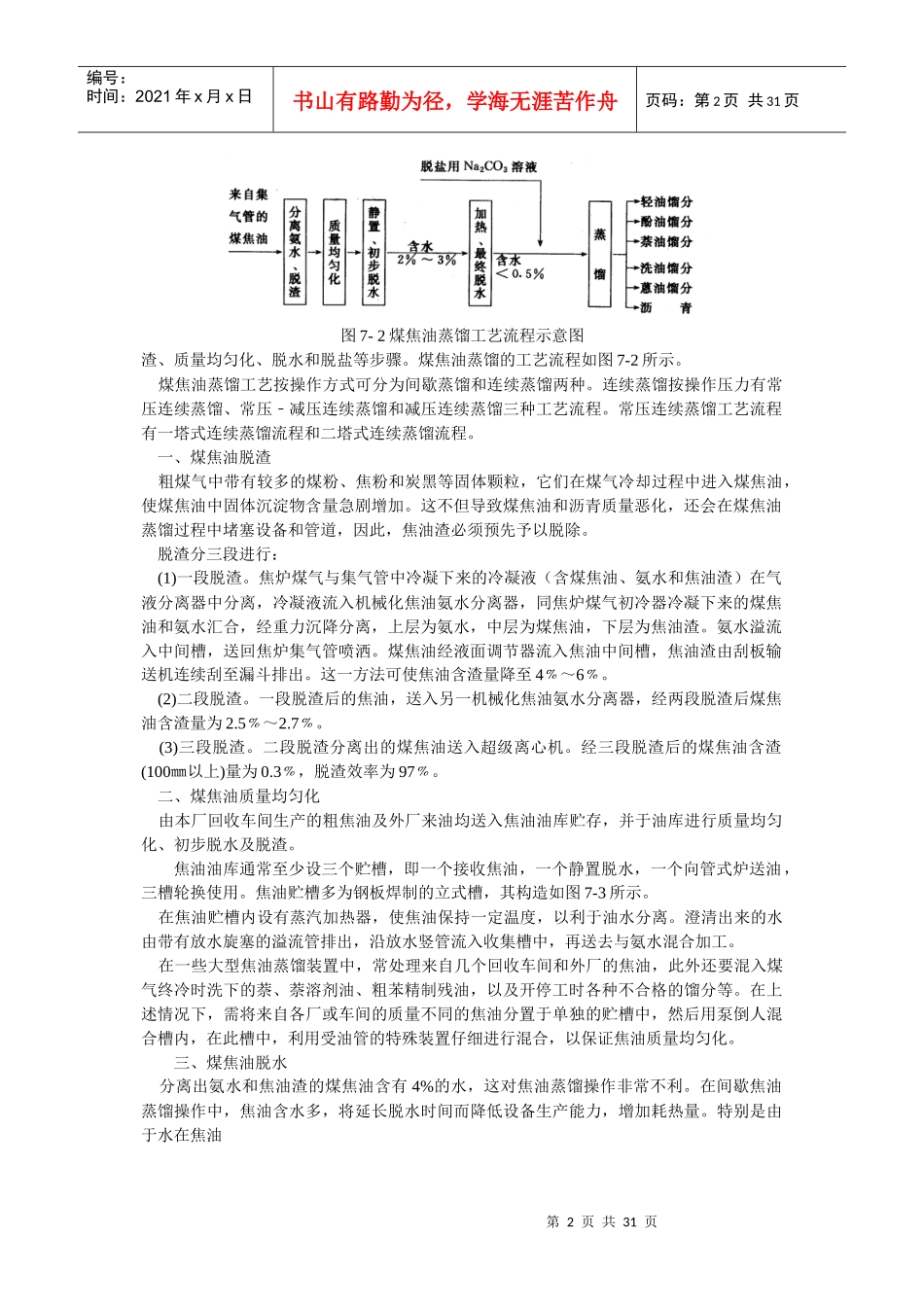

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页第七章煤焦油加工煤焦油加工是将煤焦油用物理、化学方法予以分离和精制的工艺过程。从焦油氨水分离器来的煤焦油混匀后，先经过脱水、脱渣、脱盐处理，然后进行蒸馏，按煤焦油组分沸点分割成轻油馏分(﹤170)℃、酚油馏分(170～210)℃、萘油酚油(210～230)℃、洗油馏分(230～300)℃、一蒽油馏分(300～330)℃和二蒽油馏分(330～360)℃，蒸馏残渣为煤焦油沥青。煤焦油蒸馏的各段馏分用物理和化学方法处理，可提取各种化工产品，如图7-1所示。第一节煤焦油蒸馏煤焦油蒸馏是根据煤焦油中各组分的沸点不同将各组分初步分割为几个富集某种和某几种化合物的馏分的加工过程。煤焦油蒸馏包括蒸馏前的准备和蒸馏等工序。蒸馏前的准备工作包括脱来自集气管的煤焦油、脱盐（用Na2CO3溶液）、脱第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页图7-2煤焦油蒸馏工艺流程示意图渣、质量均匀化、脱水和脱盐等步骤。煤焦油蒸馏的工艺流程如图7-2所示。煤焦油蒸馏工艺按操作方式可分为间歇蒸馏和连续蒸馏两种。连续蒸馏按操作压力有常压连续蒸馏、常压﹣减压连续蒸馏和减压连续蒸馏三种工艺流程。常压连续蒸馏工艺流程有一塔式连续蒸馏流程和二塔式连续蒸馏流程。一、煤焦油脱渣粗煤气中带有较多的煤粉、焦粉和炭黑等固体颗粒，它们在煤气冷却过程中进入煤焦油，使煤焦油中固体沉淀物含量急剧增加。这不但导致煤焦油和沥青质量恶化，还会在煤焦油蒸馏过程中堵塞设备和管道，因此，焦油渣必须预先予以脱除。脱渣分三段进行：(1)一段脱渣。焦炉煤气与集气管中冷凝下来的冷凝液（含煤焦油、氨水和焦油渣）在气液分离器中分离，冷凝液流入机械化焦油氨水分离器，同焦炉煤气初冷器冷凝下来的煤焦油和氨水汇合，经重力沉降分离，上层为氨水，中层为煤焦油，下层为焦油渣。氨水溢流入中间槽，送回焦炉集气管喷洒。煤焦油经液面调节器流入焦油中间槽，焦油渣由刮板输送机连续刮至漏斗排出。这一方法可使焦油含渣量降至4﹪～6﹪。(2)二段脱渣。一段脱渣后的焦油，送入另一机械化焦油氨水分离器，经两段脱渣后煤焦油含渣量为2.5﹪～2.7﹪。(3)三段脱渣。二段脱渣分离出的煤焦油送入超级离心机。经三段脱渣后的煤焦油含渣(100㎜以上)量为0.3﹪，脱渣效率为97﹪。二、煤焦油质量均匀化由本厂回收车间生产的粗焦油及外厂来油均送入焦油油库贮存，并于油库进行质量均匀化、初步脱水及脱渣。焦油油库通常至少设三个贮槽，即一个接收焦油，一个静置脱水，一个向管式炉送油，三槽轮换使用。焦油贮槽多为钢板焊制的立式槽，其构造如图7-3所示。在焦油贮槽内设有蒸汽加热器，使焦油保持一定温度，以利于油水分离。澄清出来的水由带有放水旋塞的溢流管排出，沿放水竖管流入收集槽中，再送去与氨水混合加工。在一些大型焦油蒸馏装置中，常处理来自几个回收车间和外厂的焦油，此外还要混入煤气终冷时洗下的萘、萘溶剂油、粗苯精制残油，以及开停工时各种不合格的馏分等。在上述情况下，需将来自各厂或车间的质量不同的焦油分置于单独的贮槽中，然后用泵倒人混合槽内，在此槽中，利用受油管的特殊装置仔细进行混合，以保证焦油质量均匀化。三、煤焦油脱水分离出氨水和焦油渣的煤焦油含有4%的水，这对焦油蒸馏操作非常不利。在间歇焦油蒸馏操作中，焦油含水多，将延长脱水时间而降低设备生产能力，增加耗热量。特别是由于水在焦油第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页图7-3焦油贮槽1－焦油入口；2－焦油出口；3－放水旋塞；4－放水竖管；5－放散管；6－人孔；7-液面计；8－蛇管蒸汽加热器；9－温度计中能形成稳定的乳浊液，在受热时，乳浊液中的小水滴不能立即蒸发而处于过热状态。当温度继续升高时，这些小水滴急剧蒸发，会造成突沸窜油事故。在管式连续蒸馏系统中，如焦油含水较多，会使系统的压力显著增高，阻力增加，呈乳浊液状而稳定存在于焦油中的小水滴同样会急剧蒸发，因而使整个系统压力剧增，打乱操作制度。此时必须...
