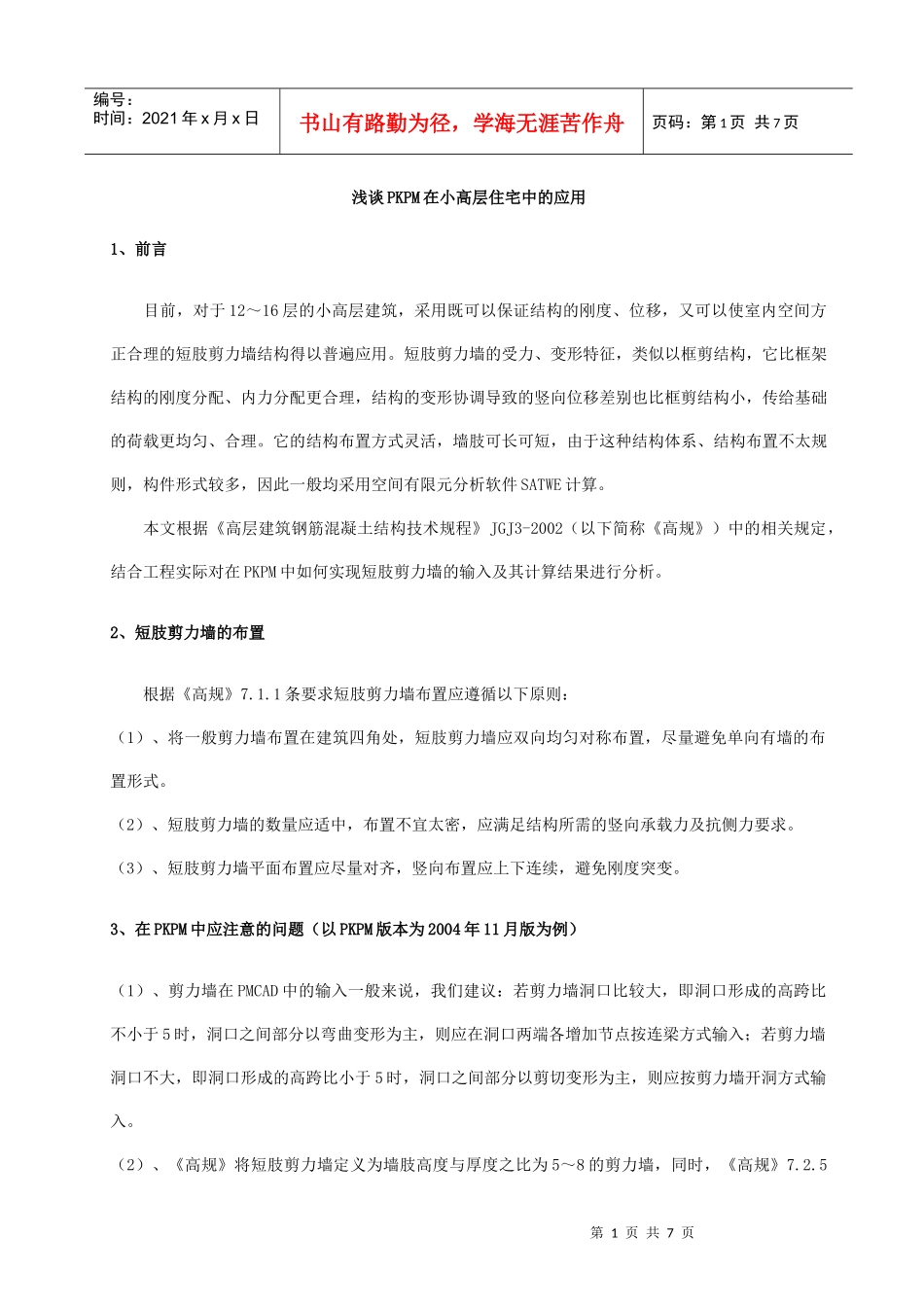

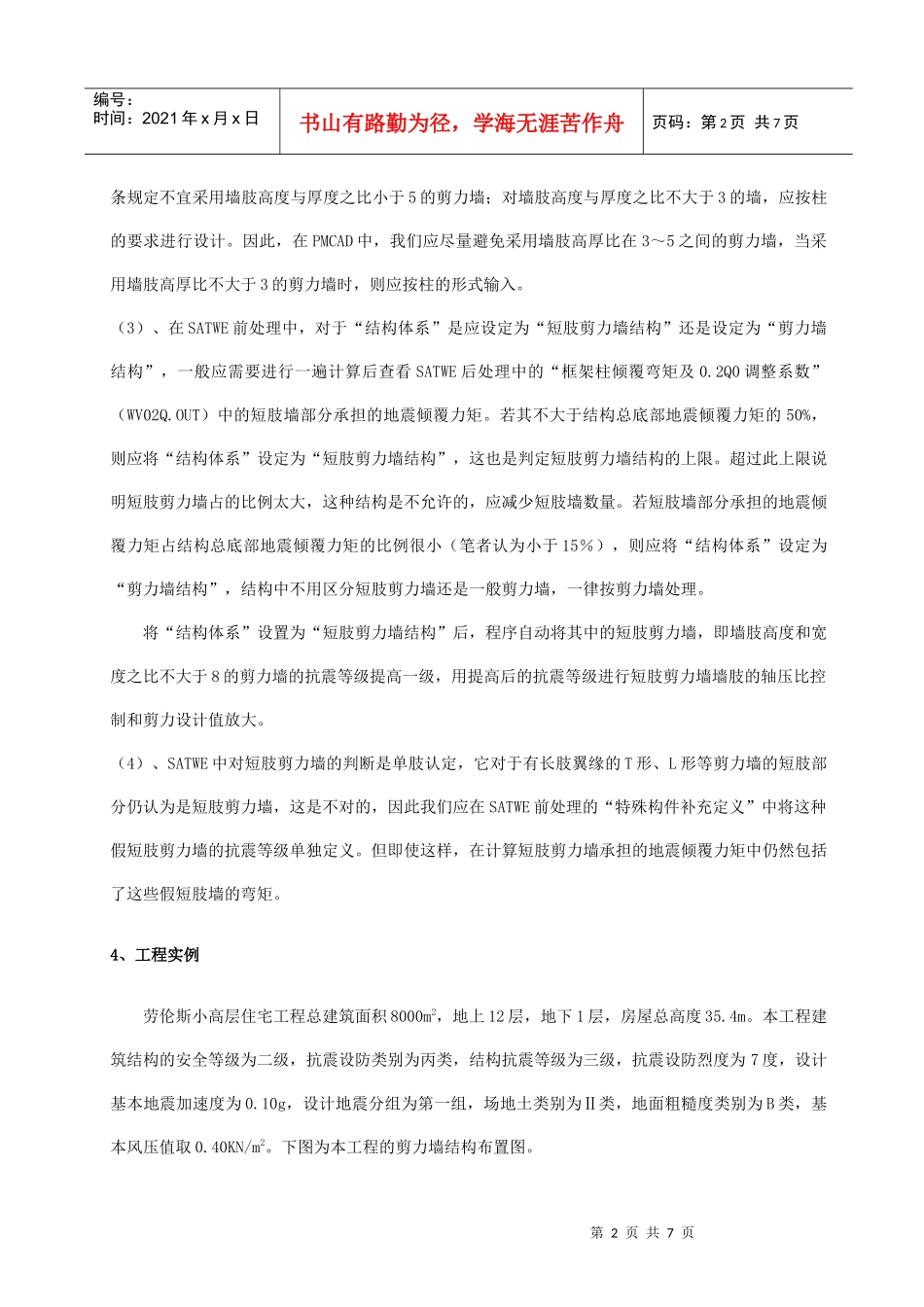

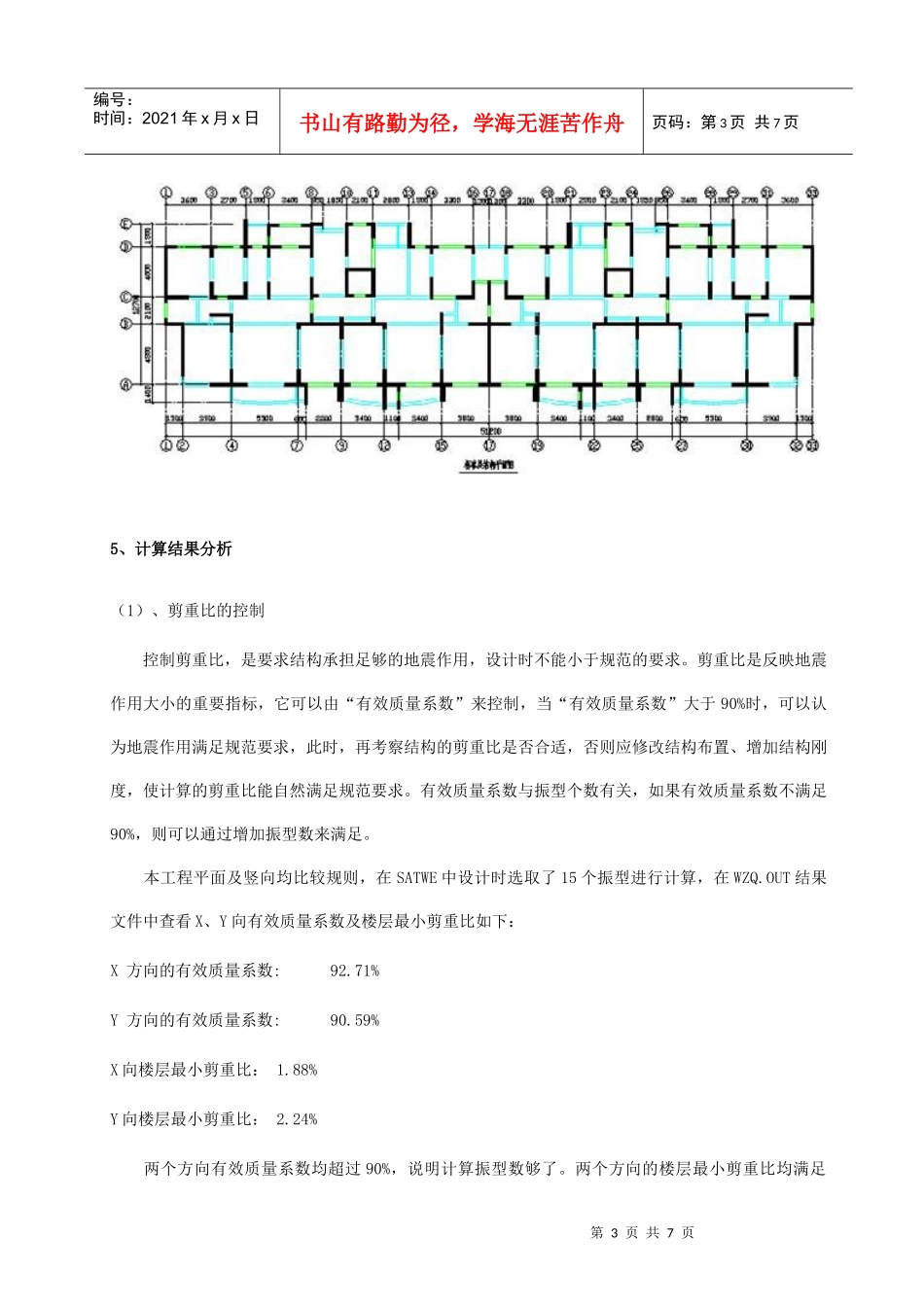

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页浅谈PKPM在小高层住宅中的应用1、前言目前，对于12～16层的小高层建筑，采用既可以保证结构的刚度、位移，又可以使室内空间方正合理的短肢剪力墙结构得以普遍应用。短肢剪力墙的受力、变形特征，类似以框剪结构，它比框架结构的刚度分配、内力分配更合理，结构的变形协调导致的竖向位移差别也比框剪结构小，传给基础的荷载更均匀、合理。它的结构布置方式灵活，墙肢可长可短，由于这种结构体系、结构布置不太规则，构件形式较多，因此一般均采用空间有限元分析软件SATWE计算。本文根据《高层建筑钢筋混凝土结构技术规程》JGJ3-2002（以下简称《高规》）中的相关规定，结合工程实际对在PKPM中如何实现短肢剪力墙的输入及其计算结果进行分析。2、短肢剪力墙的布置根据《高规》7.1.1条要求短肢剪力墙布置应遵循以下原则：（1）、将一般剪力墙布置在建筑四角处，短肢剪力墙应双向均匀对称布置，尽量避免单向有墙的布置形式。（2）、短肢剪力墙的数量应适中，布置不宜太密，应满足结构所需的竖向承载力及抗侧力要求。（3）、短肢剪力墙平面布置应尽量对齐，竖向布置应上下连续，避免刚度突变。3、在PKPM中应注意的问题（以PKPM版本为2004年11月版为例）（1）、剪力墙在PMCAD中的输入一般来说，我们建议：若剪力墙洞口比较大，即洞口形成的高跨比不小于5时，洞口之间部分以弯曲变形为主，则应在洞口两端各增加节点按连梁方式输入；若剪力墙洞口不大，即洞口形成的高跨比小于5时，洞口之间部分以剪切变形为主，则应按剪力墙开洞方式输入。（2）、《高规》将短肢剪力墙定义为墙肢高度与厚度之比为5～8的剪力墙，同时，《高规》7.2.5第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页条规定不宜采用墙肢高度与厚度之比小于5的剪力墙；对墙肢高度与厚度之比不大于3的墙，应按柱的要求进行设计。因此，在PMCAD中，我们应尽量避免采用墙肢高厚比在3～5之间的剪力墙，当采用墙肢高厚比不大于3的剪力墙时，则应按柱的形式输入。（3）、在SATWE前处理中，对于“结构体系”是应设定为“短肢剪力墙结构”还是设定为“剪力墙结构”，一般应需要进行一遍计算后查看SATWE后处理中的“框架柱倾覆弯矩及0.2Q0调整系数”（WV02Q.OUT）中的短肢墙部分承担的地震倾覆力矩。若其不大于结构总底部地震倾覆力矩的50%，则应将“结构体系”设定为“短肢剪力墙结构”，这也是判定短肢剪力墙结构的上限。超过此上限说明短肢剪力墙占的比例太大，这种结构是不允许的，应减少短肢墙数量。若短肢墙部分承担的地震倾覆力矩占结构总底部地震倾覆力矩的比例很小（笔者认为小于15％），则应将“结构体系”设定为“剪力墙结构”，结构中不用区分短肢剪力墙还是一般剪力墙，一律按剪力墙处理。将“结构体系”设置为“短肢剪力墙结构”后，程序自动将其中的短肢剪力墙，即墙肢高度和宽度之比不大于8的剪力墙的抗震等级提高一级，用提高后的抗震等级进行短肢剪力墙墙肢的轴压比控制和剪力设计值放大。（4）、SATWE中对短肢剪力墙的判断是单肢认定，它对于有长肢翼缘的T形、L形等剪力墙的短肢部分仍认为是短肢剪力墙，这是不对的，因此我们应在SATWE前处理的“特殊构件补充定义”中将这种假短肢剪力墙的抗震等级单独定义。但即使这样，在计算短肢剪力墙承担的地震倾覆力矩中仍然包括了这些假短肢墙的弯矩。4、工程实例劳伦斯小高层住宅工程总建筑面积8000m2，地上12层，地下1层，房屋总高度35.4m。本工程建筑结构的安全等级为二级，抗震设防类别为丙类，结构抗震等级为三级，抗震设防烈度为7度，设计基本地震加速度为0.10g，设计地震分组为第一组，场地土类别为Ⅱ类，地面粗糙度类别为B类，基本风压值取0.40KN/m2。下图为本工程的剪力墙结构布置图。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页5、计算结果分析（1）、剪重比的控制控制剪重比，是要求结构承担足够的地震作用，设计时不能小于规范的要求。剪重比是反映地震作用大小的重要指标，它...
