朱集西煤矿110KV开关柜安装作业指导书VIP专享VIP免费

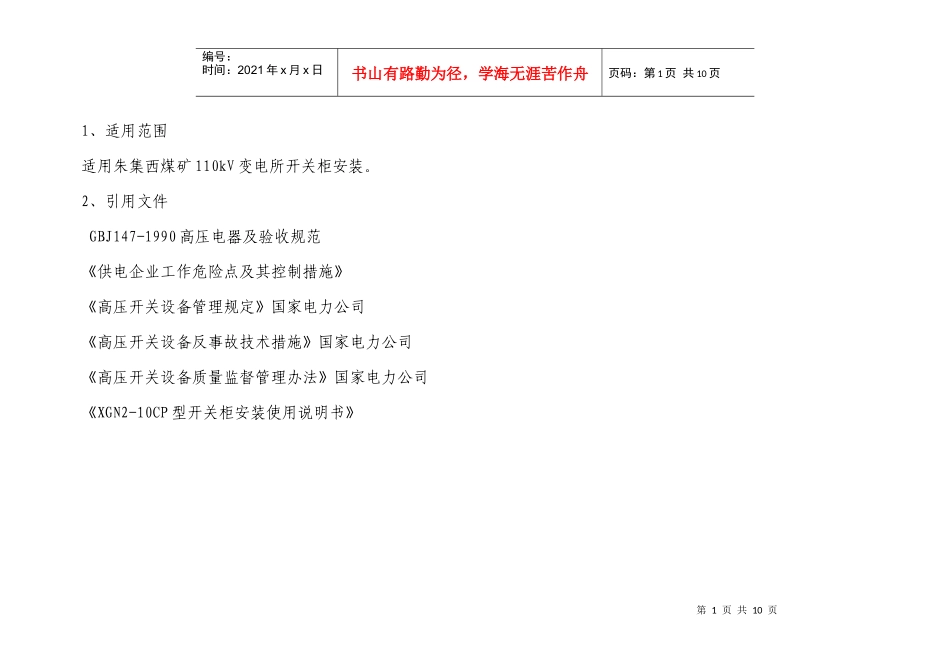

编号：LD-BD-20081014朱集西煤矿110kV变电所开关柜安装作业指导书编写年月日审核年月日批准年月日作业负责人年月日作业日期年月日时至年月日时淮南力达电气安装总公司变电分公司第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页1、适用范围适用朱集西煤矿110kV变电所开关柜安装。2、引用文件GBJ147-1990高压电器及验收规范《供电企业工作危险点及其控制措施》《高压开关设备管理规定》国家电力公司《高压开关设备反事故技术措施》国家电力公司《高压开关设备质量监督管理办法》国家电力公司《XGN2-10CP型开关柜安装使用说明书》第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页3、安装前准备3.1准备工作安排√序号内容标准责任人备注1现场勘察1、了解现场具备的安装条件，安装基础、安装设备的周围状况。2、了解现场安全环境，找出作业危险点，准备合适的安全工具。3、了解现场设备配件的存放位置，准备安装库房。准备施工人员住房。2查阅有关资料1、查阅开关柜安装使用说明书，查阅设备出厂报告。2、了解系统及设备运行情况，安装期间需要停用那些设备。3了解安装期间的气象条件1、设备停电安装期间的气象条件，天气情况，是否影响施工进度及施工安全。4组织现场作业人员学习作业指导书1、组织施工人员学习安装工序，安装方法。2、组织人员了解现场质量、安全、环境控制方法。5准备安装辅助材料1、准备安装辅助用铁附件。2、准备现场施工设备。3.2、人员要求√序号内容责任人备注1特种作业人员必须持有有效资格证及上岗证高翔2作业人员周期身体检查合格、精神状态良好高翔3安规考试合格王积周第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页3.3工器具√序号名称型号单位数量备注1液压铲车台2车辆，需要准备货车及吊车2撬棍把43吊绳根44摇表台5直流电阻测试仪台6气焊、电焊套27切割机台18台钻台19绝缘绳、绝缘梯套310个人用安全工具套1211车辆辆根据工作需要定12母线加工机套113梅花扳手8-----32套214呆扳手8----24套215活动扳手8----15套216老虎钳8#把5第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页以上绝缘工器具机械及电气强度均应满足安规要求，是按期进行了预防性试验及检查性试验的合格工器具3.4材料√序号名称规格单位数量备注1塑料带/圈32尼龙薄膜/m33棉纱头/kg54砂布#1张105铁丝#10kg16漆刷2″把67镀锌螺栓M16×40套308镀锌螺栓M16×125套309镀锌螺栓M8×40、M10×40、M12×40套若干10导电膏袋511防绣漆/kg33.5危险点分析及控制措施安全措施控制卡序号作业内容危险点控制措施第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页一作业前的准备工作1、作业现场情况核查的不全面、不准确。1、布置作业前，必须核对图纸、勘察现场，彻底查明可能向作业点反送电的所有电源，并断开其开关、刀闸。2、带电作业，有关施工人员必须在施工前深入到现场，对现场周围的带电部位，大型施工器械的行走路线和工作位置以及对施工构成的障碍体等核查清楚，以便确定可行的施工方案，查明作业中的不安全因素，制定可靠的安全防范措施。2、作业组的工作负责人和工作班成员选派不当1、选派的工作负责人应有较强的责任心和安全意识，并熟练地掌握所承担的检修项目和质量标准2、选派的工作班成员需能在工作负责人指导下安全、保质地完成所承担的工作任务。3、行车中发生交通事故1、工作负责人负有交通安全责任，应协助司机控制车速2、乘车人员严禁在车上打闹，严禁将头部伸出车外。3、注意防止随车装运的工器具挤、砸伤乘车人员。4、如乘货车时应设有高栏，高栏应用绳索系好，行驶时禁止坐在后箱板上。二保证安全的组织措施和技术措施的实施1、不按规定填写、签发、送交办理工作票1、在电气设备上工作，必须按规定执行工作票。2、按有关规程、制度的规定正确填写和签发工作票。3、按有关规程、制度的规定及时送交办理工作票。2、未办理工作许可手续，工...
